تم تجهيز جهاز اختبار البراغي عالية المقاومة بوظائف النسخ الاحتياطي واستعادة المعلمات، والمعايرة التلقائية، ومراقبة قيمة الذروة، وحماية من الحمل الزائد للمستشعر لتعزيز السلامة. كما أنه مزود بواجهة اتصال RS232، مما يتيح الاتصال بجهاز كمبيوتر لنقل البيانات وتحليلها وإنشاء التقارير (يتطلب برنامجًا اختياريًا). ويُستخدم على نطاق واسع في شركات تصنيع الهياكل الفولاذية، ومصنعي أدوات التثبيت، ومختبرات الاختبار الخارجية، بالإضافة إلى معاهد البحوث والجامعات.

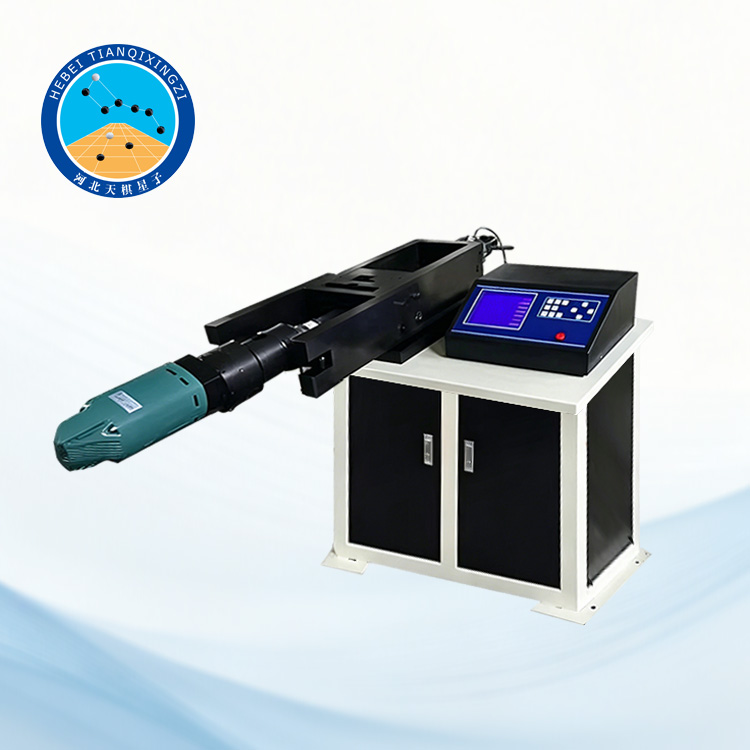

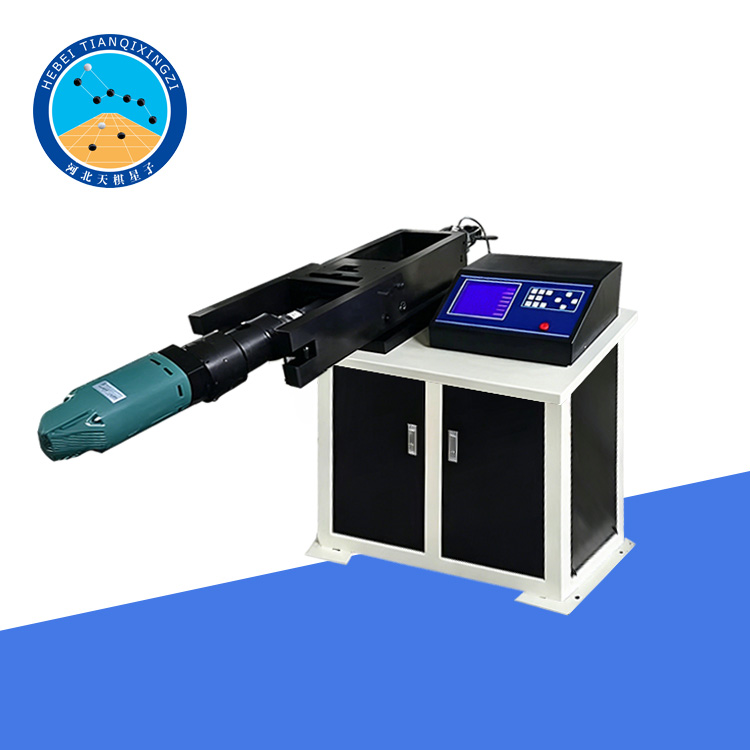

آلة اختبار البراغي عالية المقاومة شبه الأوتوماتيكية

الموديل: TDLS-500B

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع آلة اختبار البراغي عالية القوة شبه الأوتوماتيكية وفقًا لمتطلبات GB 50205 "كود قبول جودة بناء الهياكل الفولاذية"، كما أنها تتوافق مع المعايير المرجعية الدولية مثل ISO 16047 و EN 14399-2 لطرق اختبار عزم الدوران / قوة التثبيت.

يُستخدم هذا الجهاز لاختبار القوة المحورية وعزم الربط ومعامل عزم الدوران لمجموعات البراغي السداسية الكبيرة عالية المقاومة (M16، M20، M22، M24، M27، M30). ويتميز بعرض البيانات تلقائيًا، والحساب التلقائي، وطباعة تقارير الاختبار تلقائيًا.

ثانياً: المواصفات الفنية

مصدر الطاقة: تيار متردد ٢٢٠ فولت

نطاق القوة المحورية: ٢٠-٥٠٠ كيلو نيوتن

نطاق عزم الدوران: ١٠-٢٠٠٠ نيوتن متر

مقاسات البراغي: M١٦، M٢٠، M٢٢، M٢٤، M٢٧، M٣٠

طول البرغي: ٦٠-٢٨٠ مم

دقة قياس القوة المحورية: ±1.0%

دقة قياس العزم: ±1.0%

سعة تخزين البيانات: 32 مجموعة اختبار

الاتصال: منفذ RS232

الوظائف الإحصائية: المتوسط، الانحراف المعياري، معامل التباين

الشاشة: شاشة LCD رقمية

ثالثًا: الميزات والفوائد

1. قياس عالي الدقة

يقيس الجهاز بدقة ما يلي:

القوة المحورية

عزم الربط

معامل العزم

تصل دقة القياس إلى ±1.0% لكل من القوة المحورية والعزم.

٢. تصميم أفقي مريح

يوفر الهيكل الأفقي للجهاز ما يلي:

تشغيل آمن

سهولة تركيب العينات

وضعية عمل مريحة

كفاءة اختبار محسّنة

٣. وحدة اختبار التوجيه الخطي

تُركّب وحدة اختبار عزم الدوران والشد على قضبان توجيه خطية دقيقة، مما يسمح بتحديد موضع العينات بسرعة مع تقليل أخطاء التركيب.

٤. اختبار تلقائي بضغطة زر واحدة

يتيح برنامج التحكم سهل الاستخدام إجراء الاختبار بضغطة زر واحدة. بعد تثبيت العينة، تُستكمل عملية الاختبار تلقائيًا.

٥. نظام تحميل بسرعة ثابتة

يوفر محرك مُسنن تحميلًا بسرعة ثابتة، مما يُحسّن بشكل ملحوظ:

دقة تكرار الاختبار

اتساق القياسات

موثوقية البيانات

٦. التحليل الإحصائي الذكي

بعد إتمام مجموعة واحدة من الاختبارات، يقوم النظام تلقائيًا بحساب ما يلي:

متوسط القوة المحورية

متوسط عزم الدوران

معامل متوسط عزم الدوران

الانحراف المعياري

معامل التباين (CV)

لا حاجة لأي حسابات يدوية.

٧. تخزين البيانات وطباعتها

يستطيع جهاز التحكم تخزين ٣٢ مجموعة من سجلات الاختبار بشكل مستمر.

تشمل وظائفه:

مراجعة البيانات

طباعة التقارير

الحساب التلقائي

نسخ المعلمات احتياطيًا واستعادتها

رابعاً: التطبيقات

هذا الجهاز مناسب للقطاعات والمؤسسات التالية:

شركات تصنيع الهياكل الفولاذية

مصانع مسامير عالية المقاومة

مراكز فحص الجودة الهندسية

مختبرات اختبار خارجية

شركات الإنشاءات والهندسة

صناعة تصنيع أبراج طاقة الرياح

مشاريع هندسة الجسور والسكك الحديدية

الجامعات ومراكز البحوث

خامساً: الأسئلة الشائعة

١. ما أنواع البراغي التي يمكن اختبارها؟

صُممت هذه الآلة لاختبار تجميعات البراغي الهيكلية السداسية الكبيرة عالية المقاومة، بأحجام تتراوح من M16 إلى M30.

٢. ما معايير الاختبار التي يمكن للآلة قياسها؟

تقيس الآلة ما يلي:

القوة المحورية

عزم الشد

معامل العزم

كما يحسب النظام تلقائيًا القيم المتوسطة والانحراف المعياري ومعامل التباين.

٣. هل عملية الاختبار آلية بالكامل؟

الجهاز شبه آلي. يقوم المشغلون بتركيب العينة يدويًا، بينما تتم عملية الاختبار، وجمع البيانات، والحسابات، وعرض النتائج تلقائيًا.

٤. هل يمكن نقل بيانات الاختبار إلى جهاز كمبيوتر؟

نعم. الجهاز مزود بواجهة اتصال RS232، مما يسمح بنقل بيانات الاختبار إلى جهاز كمبيوتر لإعداد التقارير وإجراء المزيد من التحليلات. يتوفر برنامج اختياري عند الطلب.

٥. ما هي الصناعات التي تستخدم هذه الآلة بشكل شائع؟

تُستخدم الآلة على نطاق واسع في:

تصنيع الهياكل الفولاذية

فحص جودة الإنشاءات

تصنيع البراغي

مشاريع طاقة الرياح

بناء الجسور

الجامعات

معاهد البحوث

مختبرات الاختبار الخارجية
