آلة اختبار ارتخاء إجهاد جدائل الفولاذ الأوتوماتيكية هي جهاز اختبار عالي الدقة مصمم لتحديد خصائص ارتخاء الإجهاد لجدائل الفولاذ مسبقة الإجهاد تحت ظروف الانفعال الثابت. تُستخدم على نطاق واسع في مختبرات مواد البناء، ومصنعي الفولاذ، ومراكز فحص الجودة لضمان الأداء طويل الأمد والموثوقية للفولاذ مسبق الإجهاد، مع الامتثال الكامل للمعايير ISO 15630 و ASTM E328 و ASTM A416، مما يضمن نتائج اختبار دقيقة وثابتة.

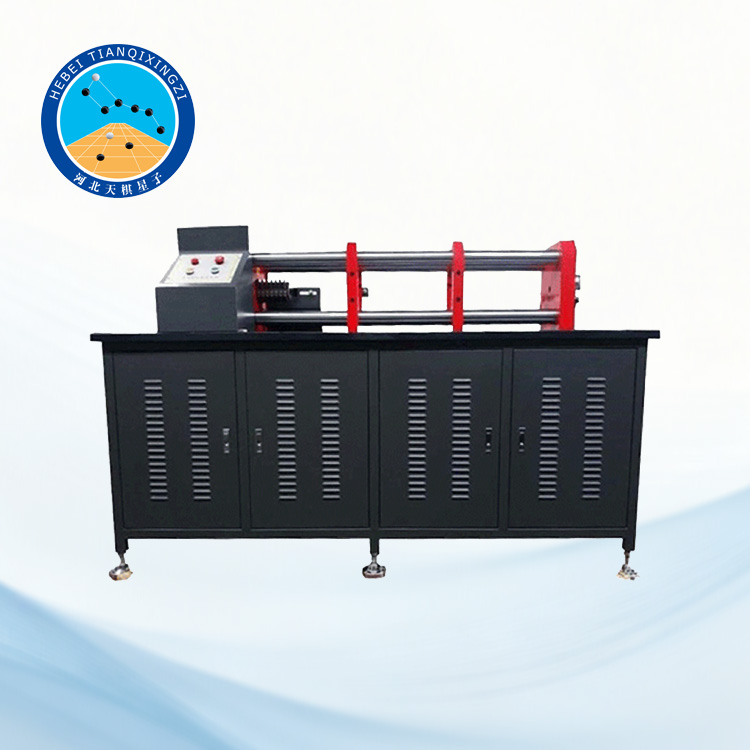

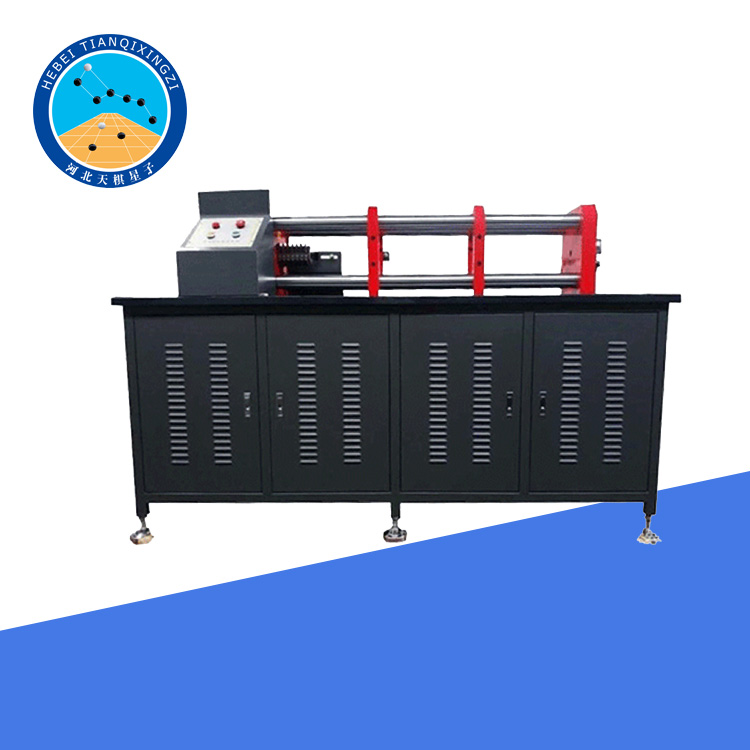

آلة اختبار ارتخاء إجهاد حبال الفولاذ

الموديل: TDWSC-300

أولاً: مقدمة عن المنتج

تُستخدم آلة الاختبار هذه بشكل أساسي لتحديد الخصائص الميكانيكية لاسترخاء إجهاد الشد للمواد المعدنية، مثل أسلاك الفولاذ، وقضبان الفولاذ المُسبقة الإجهاد، وأسلاك الفولاذ، عند درجة حرارة الغرفة. يتوافق الجهاز مع معيار GB/T 10120-1996 "طريقة اختبار استرخاء الإجهاد المعدني" ومعيار ASTM E328-2008 "طرق الاختبار القياسية لاختبارات استرخاء الإجهاد للمواد والهياكل"، مُلبيًا بذلك المتطلبات ذات الصلة باختبار استرخاء إجهاد الشد للمواد الفولاذية عند درجة حرارة الغرفة. ويُستخدم على نطاق واسع في معاهد البحوث، والمؤسسات الصناعية والتعدينية، والجامعات، وإدارات فحص جودة النقل لاختبار أداء المواد ومراقبة الجودة.

ثانياً: الهيكل الرئيسي

تتكون هذه الآلة من الوحدة الرئيسية، ونظام التحكم، ونظام القياس.

1. الوحدة الرئيسية

الوحدة الرئيسية هي جهاز التحميل المستخدم لتطبيق قوة الاختبار. تتكون من قاعدة الآلة، وعارضة، وأعمدة، لتشكل هيكلًا حاملًا. داخل هذا الهيكل، يوجد زوج من براغي كروية دقيقة، ومخفض سرعة، ومقابض شد يمينًا ويسارًا (مثبتات). يتم التحكم في نظام النقل والتحميل بواسطة محرك سيرفو من شركة باناسونيك اليابانية، والذي يقوم بدوره بتشغيل محرك السيرفو. من خلال مخفض السرعة وحزام التوقيت المتزامن، يقوم النظام بتدوير صامولة البرغي الكروي عالية الدقة، مما يسمح للبرغي بالتحرك يمينًا ويسارًا وتطبيق الحمل على العينة، وبالتالي إتمام اختبار استرخاء الإجهاد للعينات المعدنية. تتميز الآلة بتصميم عصري وجمالي، وهيكل متين، وصلابة عالية، وثبات ممتاز. كما أنها توفر نقلًا دقيقًا، وتحكمًا دقيقًا، وضوضاء منخفضة، وأداءً موثوقًا.

يتكون نظام المؤازرة المُتحكم به حاسوبياً من مستشعر حمل منخفض المدى، ومستشعر حمل عالي المدى، ومحرك. يُثبّت مستشعر الحمل منخفض المدى على حامل خاص به يُشكّل جزءاً من إطار الحمل، بينما يُثبّت مستشعر الحمل عالي المدى على الطرف الأيسر لمجموعة لولب الكرات. يُجهّز هذا النموذج بنظام معايرة مُدمج. قبل الاختبار، يُمكن معايرة كل من مستشعري الحمل عالي المدى ومنخفض المدى مباشرةً على إطار الدوران العكسي، مما يُغني المشغلين عن فكّ المستشعرات أو تركيبها أو نقلها. يُبسّط هذا الإجراء عملية التشغيل، ويُحسّن كفاءة العمل، ويعزز دقة بيانات المعايرة.

٢. نظام التحكم والقياس

يتكون نظام التحكم والقياس لهذه الآلة من حاسوب مركزي (حاسوب علوي) وحاسوب سفلي. يتواصل الحاسوبان وينقلان البيانات عبر واجهة اتصال تسلسلي.

ثالثًا: المواصفات الفنية

1. أقصى قوة اختبار: 300 كيلو نيوتن

2. نطاق قياس قوة الاختبار: 6-300 كيلو نيوتن

3. دقة قراءة قوة الاختبار: ±0.5%

4. دقة قياس القوة: ±500,000 عدّة، نطاق كامل غير مُدرّج، دقة ثابتة

5. زحف الخلية: ≤0.03% من النطاق الكامل

6. انحراف درجة حرارة خلية الحمل: ≤0.03% من النطاق الكامل / 10 درجات مئوية

٧. نطاق قياس التشوه: 0–10 مم

٨. الخطأ النسبي في مؤشر التشوه: ±٠.٥٪

٩.الخطأ النسبي لإشارة إزاحة العارضة المتحركة (Crosshead): ±0.5%

١٠. نطاق ضبط سرعة العارضة المتحركة: 0.01–80 مم/دقيقة

١١. الخطأ النسبي في التحكم بسرعة العارضة المتحركة (Crosshead): ±0.5%

١٢. نطاق سرعة التحميل: من ٠.٠١٪ إلى ٢.٥٪ من النطاق الكامل/ثانية

١٣. خطأ التحكم في معدل التحميل: ±٠.٥٪

١٤. دقة قياس درجة الحرارة: ٠.١ درجة مئوية

١٥. دقة القياس: ±٠.٣ درجة مئوية (من -٢٠ درجة مئوية إلى ٨٠ درجة مئوية)، ±٠.٥ درجة مئوية (من -٤٠ درجة مئوية إلى -٢٠ درجة مئوية / من ٨٠ درجة مئوية إلى ١١٠ درجة مئوية)

١٦. شوط الشد الفعال: ١٠٠ مم

١٧. مساحة الاختبار: أقصى مسافة بين المقبضين الأيمن والأيسر: ٤٥٠ مم

١٨. أبعاد العينة: قطر سلك الفولاذ: ١٢٫٧ مم، ١٥٫٤ مم؛ الطول ≥ ٢٫٤ م

19. قطر قضيب الفولاذ المُسبق الدفع: من 4 مم إلى 16 مم؛ طول ≥ 2.4 متر

20. مصدر الطاقة: 1 كيلوواط / تيار متردد 380 فولت / 50 هرتز

21. الوزن: حوالي 1600 كجم

ملاحظة: نظام قياس التشوه اختياري.

رابعاً: الميزات الوظيفية

١. رسم بياني فوري لمنحنى قوة الاختبار المتبقية مقابل الزمن، وكذلك منحنى درجة الحرارة مقابل الزمن.

٢. القدرة على تقدير أداء استرخاء الإجهاد للعينة بعد ١٠٠٠ ساعة. تشمل طرق التقدير خياري اللوغاريتم المزدوج واللوغاريتم الأحادي. يمكن عرض البيانات المحسوبة كمجموعات بيانات كاملة أو كبيانات خاصة بنقاط زمنية مميزة.

3. مزود بإعدادات معدل تحميل قابلة للتعديل بحرية.

4. مزود بوظائف التحكم في الحمل الثابت والإزاحة الثابتة.

٥. قادر على حساب خصائص استرخاء الإجهاد للعينة تلقائيًا، مثل معدل استرخاء الإجهاد وإجهاد الاسترخاء، وطباعة تقارير اختبار كاملة ومنحنيات اختبار.

٦. يتيح معايرة رقمية سريعة ودقيقة للحمل، مع وظيفة حماية من الحمل الزائد.

٧. ظروف الاختبار (بيئة العينة ومعايير الاختبار) قابلة للبرمجة.

٨. مزود بوظيفة تخزين البيانات، مما يسمح بحفظ نتائج الاختبار ومراجعتها، وتتبع عملية الاختبار بأكملها ومراجعتها.

٩. وظيفة الضبط التلقائي لإحداثيات المنحنى: بمجرد بدء الاختبار، يقوم النظام تلقائيًا بضبط قيم الإحداثيات لضمان منحنى كامل طوال عملية الاختبار. يمكن حفظ ظروف العينة واسترجاعها وإعادة ضبطها تلقائيًا عند الحاجة.

١٠. وظيفة جمع البيانات: بعد اكتمال الاختبار، يمكن تحديد نقاط البيانات مباشرةً على منحنى الاختبار باستخدام الفأرة.
