تستخدم آلة اختبار ثني قضبان التسليح الرأسية الهيدروليكية نظامًا هيدروليكيًا لتشغيل أسطوانة التحميل، وتطبيق قوة مضبوطة على العينة. يتم ثني قضيب التسليح حول قالب محدد حتى الوصول إلى الزاوية المطلوبة، مما يسمح للمشغلين بمراقبة الشقوق السطحية والتشوه والسلامة الهيكلية.

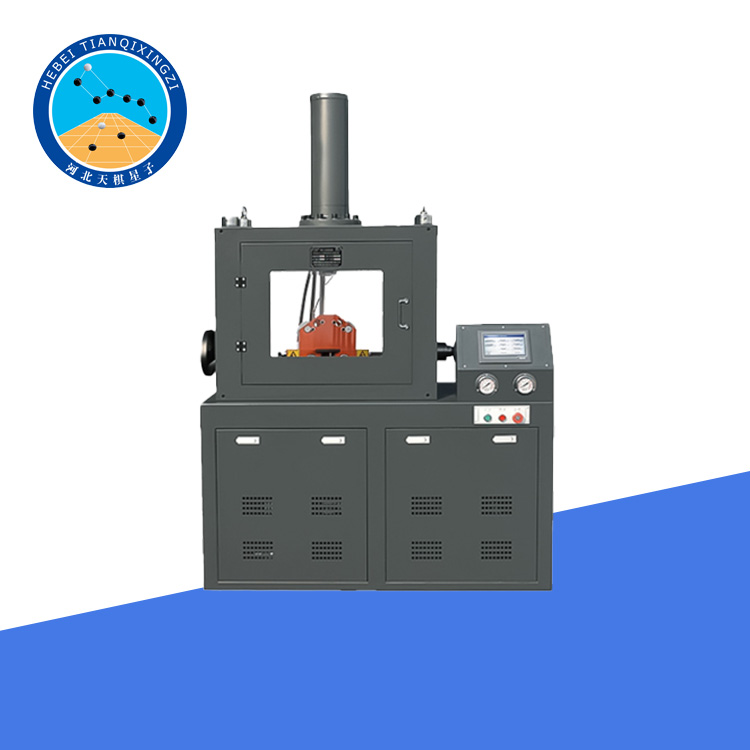

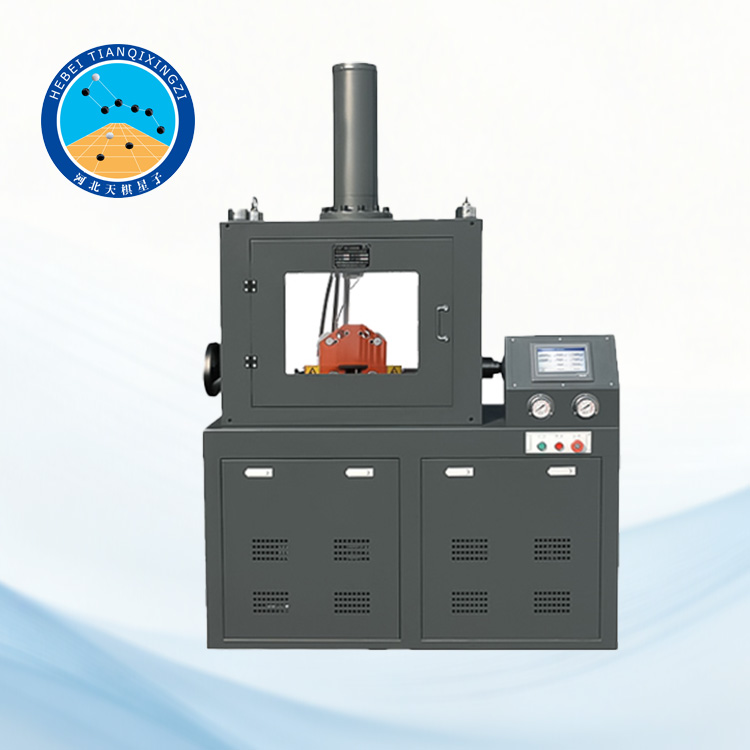

جهاز اختبار ثني حديد التسليح العمودي الهيدروليكي

الموديل: TDW-40L

أولاً: نظرة عامة على المنتج

جهاز اختبار ثني حديد التسليح العمودي الهيدروليكي هو جهاز اختبار احترافي مصمم لتقييم أداء ثني حديد التسليح وثنيه العكسي. يعتمد الجهاز على نظام طاقة هيدروليكي لتوفير قوة تحميل ثابتة وموثوقة، مما يجعله مناسبًا لمصانع الصلب وشركات الإنشاءات ومختبرات اختبار المواد.

يُستخدم هذا الجهاز على نطاق واسع للتحقق من مطابقة حديد التسليح للمعايير المطلوبة، مما يضمن سلامة الهياكل ومتانتها في تطبيقات الهندسة المدنية.

ثانياً: التطبيقات

تُستخدم هذه المعدات بشكل أساسي في:

اختبار الانحناء البارد لقضبان التسليح الفولاذية

اختبار أداء الانحناء العكسي

فحص جودة الفولاذ الإنشائي

تقييم الخواص الميكانيكية في مصانع الصلب

اختبارات وأبحاث المواد المخبرية

ثالثًا: المعايير المطبقة

1. تم تصميم وتصنيع آلة الاختبار هذه وفقًا للمعايير التالية:

GB/T 232-2010 – طريقة اختبار الانحناء للمواد المعدنية

GB 1499.1-2008 – قضبان فولاذية ملساء مدرفلة على الساخن لتسليح الخرسانة

GB 1499.2-2018 – قضبان فولاذية محززة مدرفلة على الساخن للخرسانة المسلحة

JGJ/T 27-2014 – طريقة اختبار الوصلات الملحومة للحديد التسليح

٢. المعايير المرجعية الدولية:

ISO 7438 - اختبار انحناء المواد المعدنية

EN ISO 7438 - معيار اختبار الانحناء الأوروبي

ASTM A615 / A615M - مواصفات قضبان التسليح

ISO 15630-1 - طرق اختبار حديد التسليح

رابعاً: خصائص المنتج

نظام تحميل رأسي هيدروليكي ذو قوة ثابتة

صلابة هيكلية عالية لاختبارات التحمل الشاقة

إمكانية استخدام عينات بأحجام مختلفة من حديد التسليح

تحكم دقيق في زاوية الانحناء (من 0 إلى 180 درجة)

سهولة الصيانة وعمر خدمة طويل

عملية اختبار آمنة وموثوقة

خامساً: المعايير الفنية

أقصى قوة اختبار: ٣٠٠ كيلو نيوتن

شوط التشغيل: ٣٠٠ مم

أقصى ضغط للنظام: ٢٥ ميجا باسكال

نطاق زاوية الانحناء: ٠–١٨٠ درجة

نطاق قطر حديد التسليح: من 6 إلى 50 مم

سرعة تحميل أسطوانة الزيت: حوالي 120 مم/دقيقة

قطر مثقاب الثني: من 6 إلى 160 مم

مسافة بكرات الدعم: 320 مم

سادساً: الأسئلة الشائعة

١. ما هو استخدام جهاز اختبار ثني حديد التسليح الهيدروليكي الرأسي؟

يُستخدم جهاز اختبار ثني حديد التسليح الهيدروليكي الرأسي لإجراء اختبارات الثني والثني العكسي على قضبان التسليح الفولاذية. ويساعد هذا الجهاز في تقييم أداء الثني، والمطيلية، ومقاومة التشققات السطحية لحديد التسليح المستخدم في مشاريع البناء.

٢. هل يمكن للجهاز إجراء اختبارات الانحناء العكسي؟

نعم. صُمم الجهاز لإجراء اختبارات الانحناء واختبارات الانحناء العكسي، مما يجعله مناسبًا لتقييم مطيلية ومتانة حديد التسليح وفقًا للمعايير المطبقة.

٣. هل تتوفر إمكانية التخصيص؟

نعم. يمكننا توفير قوالب انحناء، وتجهيزات، وتكوينات هيدروليكية، وخيارات جهد كهربائي، وتعديلات أخرى مُخصصة لتلبية معايير الاختبار المختلفة ومتطلبات العملاء.
