يتميز هذا الجهاز بنظام اختبار صدمات بندولي عالي الدقة وشاشة عرض رقمية، مما يوفر نتائج اختبار دقيقة وموثوقة وقابلة للتكرار. وهو مناسب لاختبارات الصدمات من نوع شاربي V-notch وشاربي U-notch، ويُستخدم على نطاق واسع في مختبرات مراقبة الجودة والجامعات ومعاهد البحوث ومصانع الصلب ومرافق التصنيع الصناعية.

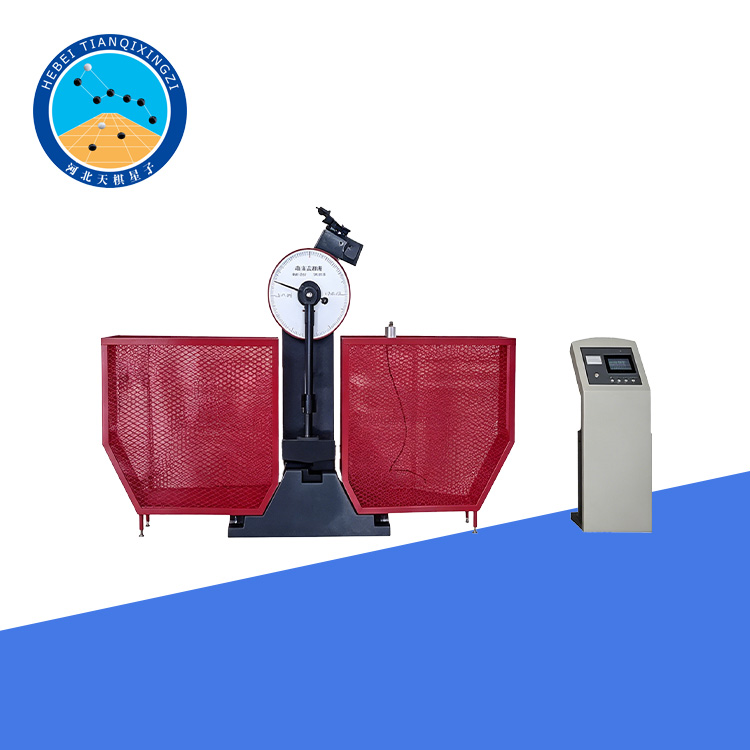

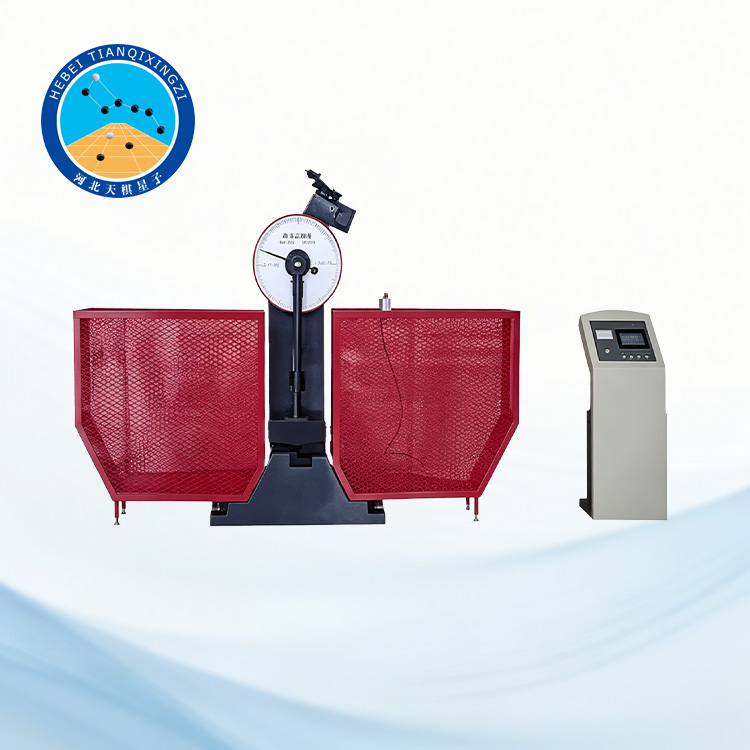

جهاز اختبار الصدم بطريقة شاربي بشاشة رقمية

الموديل: TD229-S

أولاً: نظرة عامة على المنتج

تم تصميم آلة اختبار الصدم شاربي الرقمية بشاشة رقمية لتحديد متانة الصدم ومقاومة الصدم للمواد المعدنية تحت ظروف التحميل الديناميكي. من خلال قياس الطاقة الممتصة أثناء الكسر، يساعد الجهاز في تقييم الخصائص الميكانيكية وجودة المعادن المستخدمة في مجالات البناء، وصناعة السيارات، والفضاء، والفلزات، وتصنيع الآلات، والتطبيقات البحثية. تم تصميم هذه الآلة وفقًا لمعايير الاختبار المعترف بها دوليًا، مما يضمن أداءً موثوقًا والامتثال لمتطلبات الاختبار العالمية.

ثانياً: المعايير

تتوافق الآلة مع المعايير التالية:

ASTM E23

ISO 148-1

EN ISO 148-1

GB/T 229

GB/T 3803-2002

ثالثًا: الميزات

1. دقة اختبار عالية

تعتمد الآلة آلية تأثير بندولية دقيقة بدقة زاوية تبلغ 0.1 درجة، مما يضمن قياسًا دقيقًا لطاقة الصدمة الممتصة وقابلية تكرار ممتازة.

2. شاشة عرض رقمية

تعرض الشاشة الرقمية طاقة الصدمة مباشرةً بعد كل اختبار، مما يجعل التشغيل سهلاً ويقلل من أخطاء القراءة.

3. عودة البندول التلقائية

بعد كسر العينة، تُستغل طاقة البندول المتبقية لرفعه تلقائيًا للاختبار التالي، مما يُحسّن كفاءة الاختبار بشكل ملحوظ.

4. نظام التحكم الكهربائي

يتم التحكم كهربائيًا في عمليات الرفع، وإطلاق الصدمة، وإعادة ضبط البندول، مما يوفر تشغيلًا مستقرًا وسهولة في الاستخدام.

٥. هيكل ثابت ومتين

يضمن الإطار المتين صلابة فائقة ويقلل الاهتزازات أثناء الاختبار، مما يضمن استقرار الاختبار على المدى الطويل.

٦. كفاءة عالية للاختبار المتواصل

هذه الآلة مناسبة بشكل خاص للمختبرات والمصانع التي تُجري اختبارات الصدمات المتواصلة على دفعات كبيرة من العينات.

رابعاً: المواصفات الفنية

طاقة الصدم: ١٥٠ جول / ٣٠٠ جول / ٤٥٠ جول / ٥٠٠ جول

سرعة الصدم: ٥.٢ م/ث

زاوية الرفع المسبق للبندول: ١٥٠ درجة

دقة الزاوية: ٠.١ درجة

المسافة بين الدعامات: ٤٠ مم

نصف قطر دائرة الدعم: 1.0-1.5 مم

نصف قطر الضارب: 2.0-2.5 مم (اختياري: 8 مم)

المسافة من مركز البندول إلى نقطة الارتطام: 750 مم

حجم العينة القياسي: 10 × 10 × 55 مم (7.5 مم أو 5 مم اختياري)

عزم دوران البندول: 160.7695 نيوتن متر / 80.3848 نيوتن متر

مصدر الطاقة: ثلاثي الأطوار، 380 فولت، 50 هرتز، 5 أمبير

أبعاد الجهاز: 2000 × 650 × 1400 مم

الوزن التقريبي: 500 كجم

بيئة العمل: خالية من المواد المسببة للتآكل، والاهتزازات المفرطة، والتداخل الكهرومغناطيسي القوي

خامساً: الأسئلة الشائعة

١. ما هي المواد التي يمكن اختبارها؟

الجهاز مناسب لاختبار الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والفولاذ السبائكي، والحديد الزهر، وسبائك الألومنيوم، وسبائك النحاس، والعديد من المواد المعدنية الأخرى.

٢. ما هي معايير مقاومة الصدمات التي يتوافق معها الجهاز؟

يتوافق الجهاز مع المعايير التالية: ASTM E23، وISO 148-1، وEN ISO 148-1، وGB/T 229، وGB/T 3803.

٣. هل يمكن اختيار طاقات تأثير مختلفة؟

نعم. يتوفر الجهاز بخيارات بندول بقدرات ١٥٠ جول، ٣٠٠ جول، ٤٥٠ جول، و٥٠٠ جول لتلبية متطلبات الاختبار المختلفة.

٤. هل الجهاز مناسب للاختبار المستمر؟

نعم. تعمل آلية رفع البندول الأوتوماتيكية على تحسين الكفاءة بشكل كبير، مما يجعله مثاليًا للمختبرات وخطوط الإنتاج التي تُجري اختبارات بكميات كبيرة.
