يتكون هذا الجهاز من اثنين من أجهزة قياس الاستطالة عالية الدقة ذات قاعدة قياس قابلة للتعديل وبحساسية متطابقة، مما يشكل نظام قياس متزامن من الجانبين. أثناء الاختبار، يتم تركيب أجهزة قياس الاستطالة على جانبي عينة وصلة حديد التسليح الميكانيكية لقياس التشوه في الوقت الحقيقي. يقوم النظام تلقائياً بحساب القيمة المتوسطة، مما يقلل بشكل فعال من تأثير لا مركزية العينة أو أخطاء التركيب.

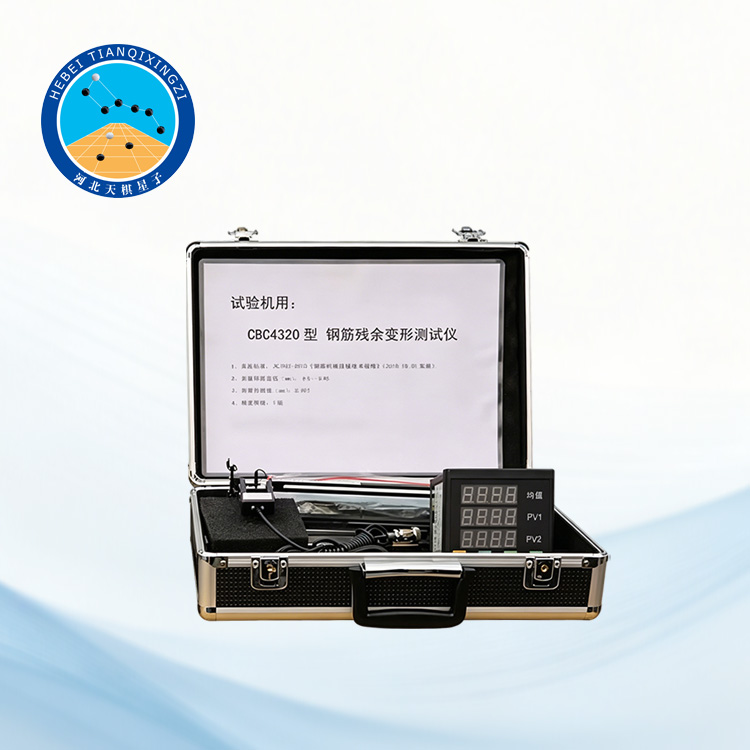

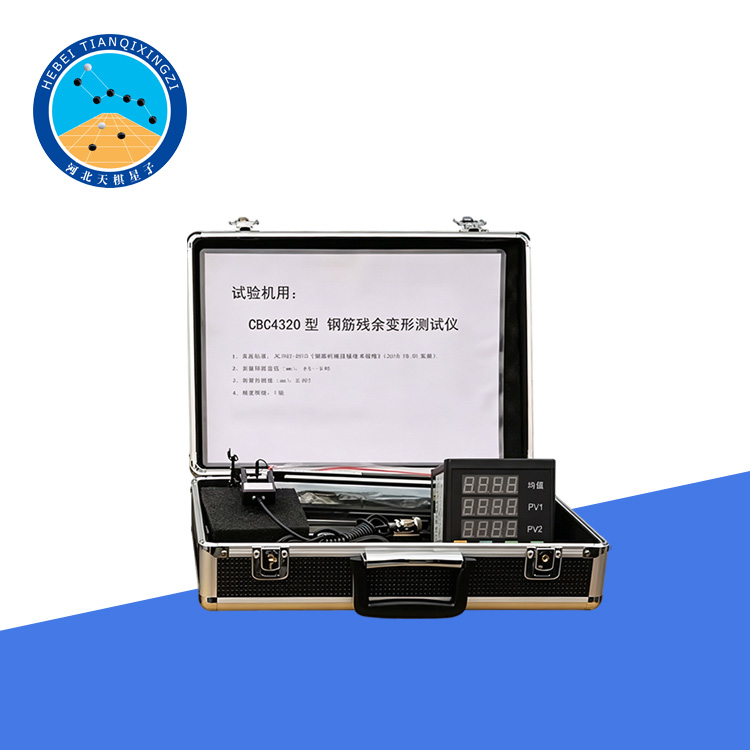

جهاز اختبار التشوه المتبقي لحديد التسليح

الموديل: TDSJ-CYBX

أولاً: مقدمة عن المنتج

جهاز اختبار التشوه المتبقي لقضبان التسليح هو أداة قياس عالية الدقة مصممة خصيصًا لتقييم التشوه المتبقي للوصلات الميكانيكية في قضبان التسليح الفولاذية. يحتوي الجهاز على مقياسين استطالة قابلين للتعديل عاليي الدقة، حيث يقيس التشوه في كلا جانبي العينة في آنٍ واحد، ويحسب القيمة المتوسطة تلقائيًا، مما يضمن نتائج اختبار دقيقة ومستقرة وقابلة للتكرار.

صُممت هذه الأداة لمختبرات مراقبة الجودة ومراكز اختبار البناء والجامعات ومعاهد البحوث، وهي توفر أداء قياس موثوق لتقييم خصائص تشوه وصلات حديد التسليح الميكانيكية.

ثانياً: المعايير المرجعية

صُمم الجهاز وفقًا لما يلي:

المواصفة الفنية JGJ 107-2010 الخاصة بالوصلات الميكانيكية لقضبان التسليح الفولاذية

المواصفة ISO 15835 (مرجع)

المعايير الدولية ذات الصلة باختبار تشوه الوصلات الميكانيكية

ثالثًا: مجالات التطبيق

يُستخدم جهاز اختبار التشوه المتبقي لقضبان التسليح على نطاق واسع في:

اختبار التشوه المتبقي لوصلات قضبان التسليح الميكانيكية؛

فحص جودة وصلات حديد التسليح؛

مختبرات فحص مواد البناء؛

منظمات اختبار خارجية؛

معاهد بحوث الهندسة المدنية؛

مختبرات جامعية؛

مصنّعو قضبان التسليح؛

مصنّعو وصلات حديد التسليح؛

أقسام الإشراف على جودة البناء

رابعاً: الميزات

1. تصميم مقياس استطالة مزدوج عالي الدقة

يوفر مقياسا استطالة قابلان للتعديل عاليي الدقة قياسًا متزامنًا على جانبي العينة، مما يضمن قيمًا دقيقة للغاية لمتوسط التشوه.

2. طول قياس قابل للتعديل

يُمكن تعديل طول قياس جهاز قياس التمدد من 50 مم إلى 260 مم، مما يجعله مناسبًا لأحجام عينات مختلفة.

3. نطاقات قياس متعددة

نطاقات القياس المتاحة:

5 مم؛ 10 مم

لتلبية متطلبات الاختبار المختلفة.

٤. شاشة عرض رقمية عالية الدقة

يُجهز الجهاز بمؤشر رقمي عالي الدقة يستخدم دائرة متكاملة لتحويل الإشارة التناظرية إلى رقمية بدقة ٢٤ بت، مما يوفر بيانات قياس مستقرة ودقيقة وفورية.

تعرض الشاشة في الوقت نفسه ما يلي:

PV1 – التشوه المقاس بواسطة مقياس التمدد 1

PV2 – التشوه المقاس بواسطة مقياس التمدد 2

القيمة المتوسطة – متوسط التشوه في PV1 وPV2

5. حماية بكلمة مرور

يتميز المؤشر الرقمي بإعدادات معلمات محمية بكلمة مرور، مما يمنع التعديل غير المصرح به ويقلل من أخطاء التشغيل.

6. نظام تثبيت مرن

تُوصل أجهزة قياس التمدد بقضيب التسليح باستخدام موصلات مرنة مثل النوابض أو الأكمام المطاطية، مما يوفر ما يلي:

سهولة تركيب العينة؛

تثبيت محكم؛

عمر خدمة طويل؛

انخفاض التآكل الميكانيكي.

7. هيكل موثوق

يضمن الهيكل الميكانيكي المصمم باحترافية صلابة ومتانة فائقة، بالإضافة إلى استقرار القياس على المدى الطويل.

خامساً: المواصفات الفنية

1. قياس قطر حديد التسليح: من 5 إلى 40 مم

2. طول القياس: من 50 إلى 260 مم (قابل للتعديل)

3. نطاق القياس: 5 مم / 10 مم

٤. الدقة: ٠.٠٠١ مم

٥. فئة الدقة: الفئة ١

٦. طريقة القياس: مقياس استطالة مزدوج

٧. الشاشة: مؤشر رقمي عالي الدقة

٨. محول تناظري/رقمي: دائرة متكاملة عالية الدقة ٢٤ بت

٩. قيم العرض: PV1، PV2، القيمة المتوسطة
