تُستخدم هذه الآلة على نطاق واسع في مختبرات اختبار مواد البناء، ومصانع منتجات الصلب، ومراكز فحص الجودة، والمؤسسات البحثية، مما يجعلها حلاً مثالياً لتقييم أداء الانحناء. تم تصميم الجهاز بهيكل مدمج، وتشغيل مستقر، وضوضاء منخفضة، وسهولة الصيانة، وشاشة عرض زاوية بديهية.

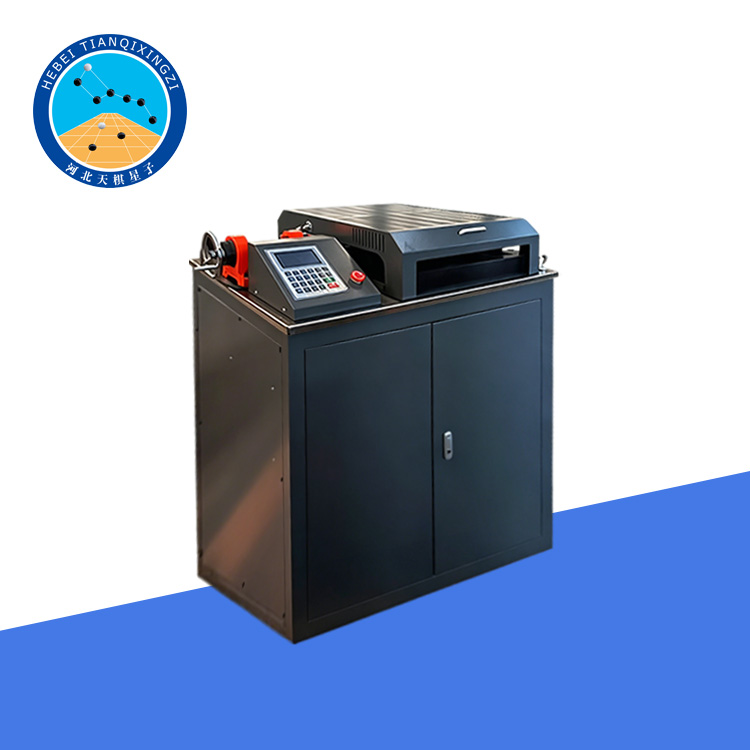

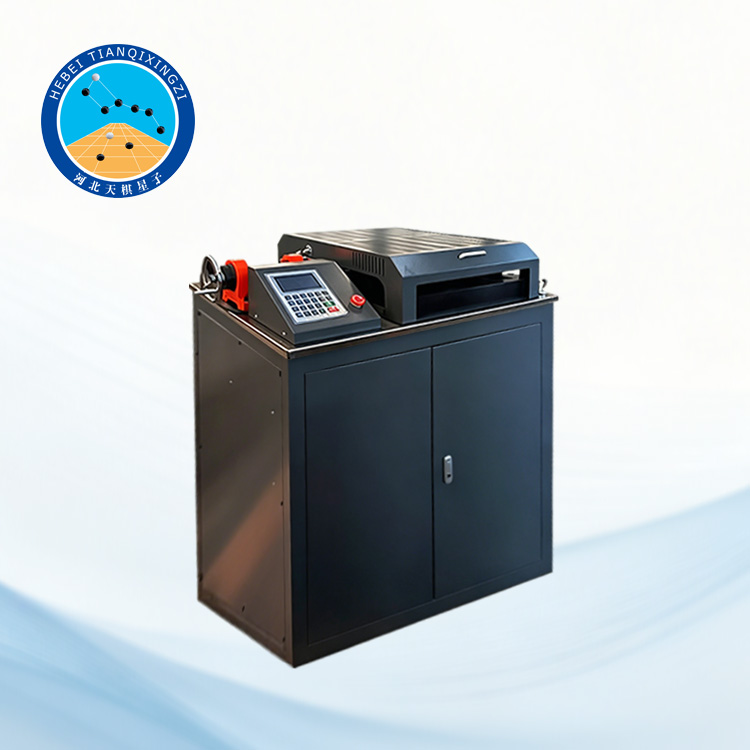

آلة اختبار الثني وإعادة الثني لحديد التسليح

الموديل: TDSJ-40Q

أولاً: نظرة عامة على المنتج

جهاز اختبار ثني وإعادة ثني حديد التسليح الأوتوماتيكي بالكامل هو جهاز اختبار متخصص مصمم وفقًا للمعيار GB/T 232-2010 "المواد المعدنية - طريقة اختبار الثني"، ويُستخدم لإجراء اختبارات الثني على البارد والثني المتكرر على قضبان التسليح الفولاذية وغيرها من المواد المعدنية المطيلية. يقوم الجهاز بثني العينة بزاوية محددة، ويتيح للمشغلين فحص سطحها بصريًا للتأكد من عدم ظهور تشققات بعد الاختبار. كما يمكن تصميم تجهيزات خاصة للعينات المربعة وغير المنتظمة حسب الطلب.

ثانياً: المعايير المرجعية

GB/T 232-2010 – طريقة اختبار انحناء المواد المعدنية

ISO 15630 – الفولاذ المستخدم في تسليح الخرسانة – طرق الاختبار

ISO 6935-2 – الفولاذ المستخدم في تسليح الخرسانة

BS 4449 – الفولاذ المستخدم في تسليح الخرسانة

ASTM A615 – المواصفة القياسية لقضبان الصلب الكربوني المشكلة والملساء

ثالثًا: المواصفات الفنية

نطاق قطر ثني حديد التسليح: 6-40 مم

طريقة التحميل: تحميل ميكانيكي

اتجاه التحميل: ثني عكسي ثنائي الاتجاه

زاوية الثني: 180° للأمام، 180° للخلف

أقصى قوة دفع: نظام تحميل مدفوع بعزم الدوران

سرعة دوران لوحة التشغيل: قابلة للتعديل (≤ دورة في الدقيقة)

المسافة بين المركزين: ١٦٥ مم

قطر لوحة التشغيل: ٥٨٠ مم

قدرة المحرك: ١٫٥ كيلوواط

زيت هيدروليكي: غير مطلوب (نظام ميكانيكي)

الأبعاد الكلية: ١٠٥٠ × ٧٥٠ × ١٢٠٠ مم

حجم العبوة (صندوق خشبي): ١٢٠٠ × ٩٠٠ × ١٤٠٠ مم

رابعاً: خصائص المنتج

1. هيكل ميكانيكي عالي الدقة

يضمن نظام نقل الحركة المستقر نتائج انحناء دقيقة وقابلة للتكرار.

2. اختبار انحناء ثنائي الاتجاه بزاوية 180 درجة

يدعم الانحناء الأمامي والعكسي لتلبية متطلبات الاختبار الدولية.

3. تصميم صغير الحجم ومتين

حجم صغير مع هيكل قوي مناسب للمختبرات والمصانع.

4. تشغيل هادئ

يضمن نظام التحميل الميكانيكي أداءً هادئًا ومستقرًا.

٥. سهولة التشغيل والصيانة

نظام تحكم بسيط وسهل الاستخدام، مع متطلبات صيانة قليلة.

٦. لا حاجة لزيت هيدروليكي

تصميم ميكانيكي بالكامل يغني عن مشاكل صيانة النظام الهيدروليكي.

خامساً: الأسئلة الشائعة

1. ما هي المواد التي يمكن لهذا الجهاز اختبارها؟

يُستخدم بشكل أساسي لاختبار قضبان التسليح الفولاذية وغيرها من المواد المعدنية المطيلية المستخدمة في الهندسة الإنشائية.

٢. ما الغرض من اختبار الثني وإعادة الثني؟

يُقيّم هذا الاختبار مطيلية قضبان الصلب ومقاومتها للتشقق من خلال ملاحظة ظهور الشقوق بعد ثنيها بشكل متكرر.

٣. هل تحتاج الآلة إلى زيت هيدروليكي؟

لا. يستخدم هذا الطراز نظام تحميل ميكانيكيًا بالكامل، لذا لا حاجة إلى زيت هيدروليكي.

٤. ما هي أقصى زاوية انحناء؟

تدعم الآلة انحناءً أماميًا بزاوية ١٨٠ درجة وانحناءً خلفيًا بزاوية ١٨٠ درجة.
