جهاز اختبار ضغط أغطية غرف التفتيش الهيدروليكي المؤازر هو جهاز اختبار احترافي عالي الدقة والثبات، مصمم لاختبار الأداء الهيكلي لأغطية غرف التفتيش البلدية. بفضل تقنية التحكم المؤازر الكهروهيدروليكي المتقدمة وأنظمة القياس عالية الدقة، يوفر الجهاز دعمًا موثوقًا لاختبار الجودة والحصول على الشهادات للمستخدمين في جميع أنحاء العالم.

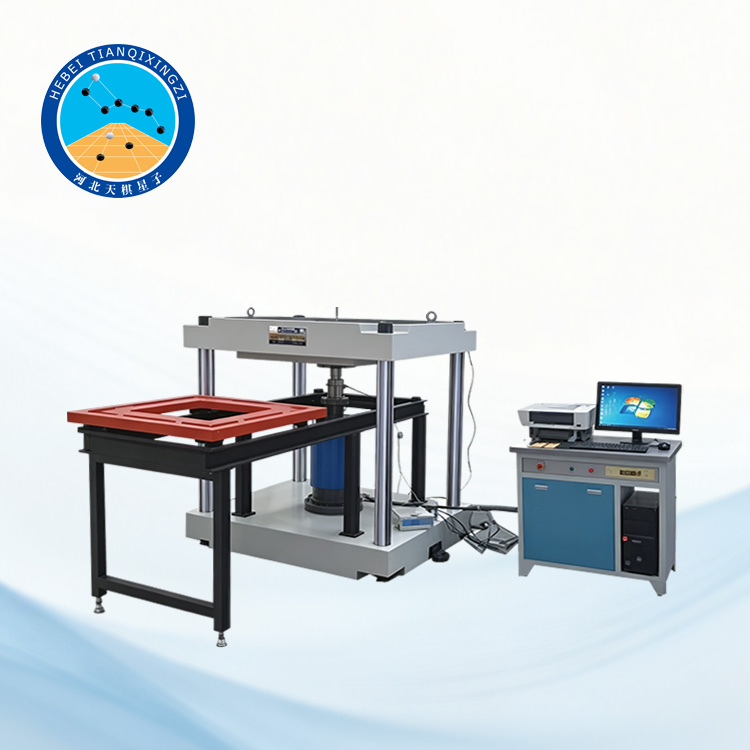

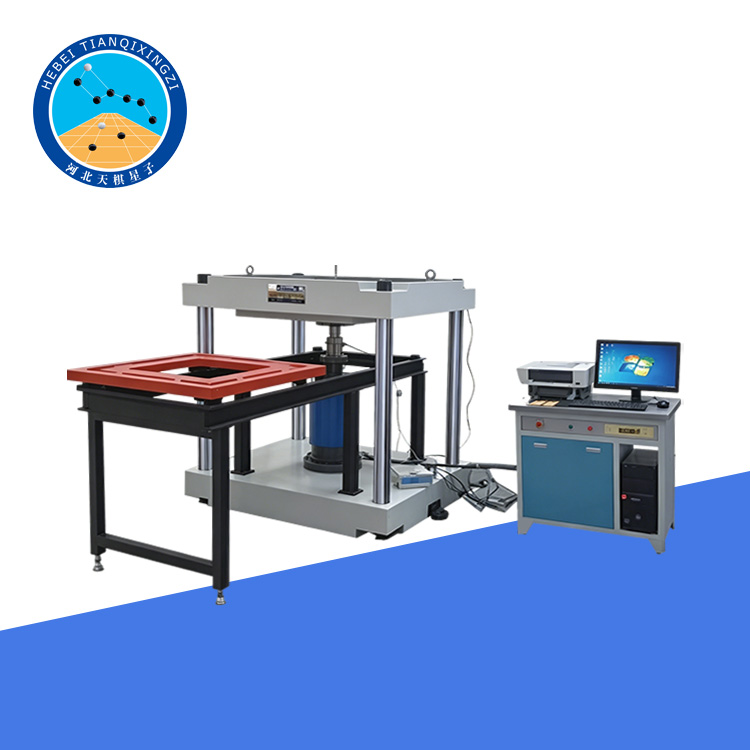

آلة اختبار ضغط أغطية غرف التفتيش الهيدروليكية المؤازرة

الموديل: TDYJG-600H

أولاً: نظرة عامة على المنتج

جهاز اختبار ضغط أغطية غرف التفتيش الهيدروليكي المؤازر هو نظام اختبار عالي الأداء مصمم لتقييم قدرة تحمل الأحمال، وقوة الضغط، وسلوك التشوه، والسلامة الهيكلية لأغطية غرف التفتيش، وشبكات تصريف المياه، ومنتجات الوصول البلدية ذات الصلة.

وقد صُمم الجهاز وفقًا للمعايير الوطنية والدولية، مثل:

EN 124

GB/T 23857-2009 معيار أغطية غرف التفتيش

CJ/T 3012-1993 أغطية غرف التفتيش من الحديد الزهر

CJ/T 121-2000 أغطية غرف التفتيش المصنوعة من الراتنج المركب

CJ 889-2001 أغطية غرف التفتيش المصنوعة من الخرسانة المسلحة بالألياف الفولاذية

تُستخدم هذه الآلة على نطاق واسع في مؤسسات فحص الجودة، ومختبرات الهندسة البلدية، ومصانع مواد البناء، ومراكز الأبحاث.

ثانياً: مبدأ الاختبار

يُطبّق النظام قوة هيدروليكية مُتحكّم بها لمحاكاة ظروف حركة المرور والحمولة في العالم الحقيقي. تشمل عملية الاختبار ما يلي:

اختبار ضغط الحمل الساكن

قياس التشوه المرن

تقييم التشوه الدائم

اختبار التحميل الدوري (اختياري) (للمواد المعالجة حرارياً)

اختبار التحميل التدميري (للمواد المعالجة حرارياً)

يضمن النظام محاكاة دقيقة لظروف التشغيل لأنواع المواد المختلفة.

ثالثًا: المواصفات الفنية

أقصى قوة اختبار: 600 كيلو نيوتن

مساحة الاختبار الفعالة: 1200 × 1200 مم

ارتفاع طاولة العمل: 850 مم

دقة القوة: ≤ ±1% (أفضل من دقة الفئة 1)

نطاق التحكم في الحمل: 0.1 - 30 كيلو نيوتن/ثانية (حمل ثابت قابل للتعديل)

نطاق قياس التشوه: 0 - 200 مم

دقة قياس التشوه: 0.01 مم

شوط المكبس: ٣٥٠ مم

حماية من الحمل الزائد: تفريغ تلقائي عند زيادة الحمل بنسبة ٢٪

دقة عرض الحمل: ٠٫١ كيلو نيوتن

نظام التحميل: نظام دفع كهروهيدروليكي

نمط التحكم: تحكم حاسوبي + تعديل يدوي متدرج، مع برمجة تلقائية

زيت هيدروليكي: زيت هيدروليكي مقاوم للتآكل رقم 86

نظام حاسوبي: شاشة LCD مقاس 19 بوصة مع طابعة

قدرة المحرك: ١٫٥ كيلوواط

مصدر الطاقة: النظام الهيدروليكي: ٣٨٠ فولت، ٥٠ هرتز، ٠٫٧٥ كيلوواط؛ نظام التحكم: ٢٢٠ فولت، ٥٠ هرتز

أبعاد الآلة: ١٦٠٠ × ١٣٠٠ × ١٥٠٠ مم

وزن الآلة: ٤٠٠٠ كجم

رابعاً: المواد القابلة للتطبيق

أغطية فتحات تفتيش من الحديد الزهر

أغطية من الحديد المطاوع (QT)

أغطية من الراتنج المركب

أغطية من الخرسانة المسلحة بالألياف الفولاذية

أغطية من الخرسانة البوليمرية

شبكات وإطارات تصريف المياه

خامساً: التطبيقات

مختبرات الهندسة البلدية

مراكز اختبار مواد البناء

مصنّعو أغطية غرف التفتيش

معاهد فحص الجودة

مؤسسات البحث العلمي

اختبارات شهادات التصدير (أسواق الاتحاد الأوروبي/الشرق الأوسط/أفريقيا)
