تم تصميم آلة اختبار ضغط أغطية المناهل لاختبار قدرة التحمل، ومقاومة الانضغاط، وأداء التشوه لأغطية المناهل وشبكات تصريف المياه. وتُستخدم على نطاق واسع لاختبار المنتجات المصنوعة من الحديد الزهر، والمواد المركبة، والخرسانة المسلحة بالألياف الفولاذية، والمواد البوليمرية، كما أنها تتوافق مع المعايير الدولية مثل EN 124 والمتطلبات ذات الصلة لمعايير ASTM وISO.تتميز هذه الآلة بنظام تحميل هيدروليكي عالي الدقة، وتشغيل وتحكم بواسطة الحاسوب، ونظام دقيق لجمع البيانات، مما يجعلها خيارًا مثاليًا لمختبرات فحص الجودة، والشركات المصنعة، ومؤسسات البحث العلمي.

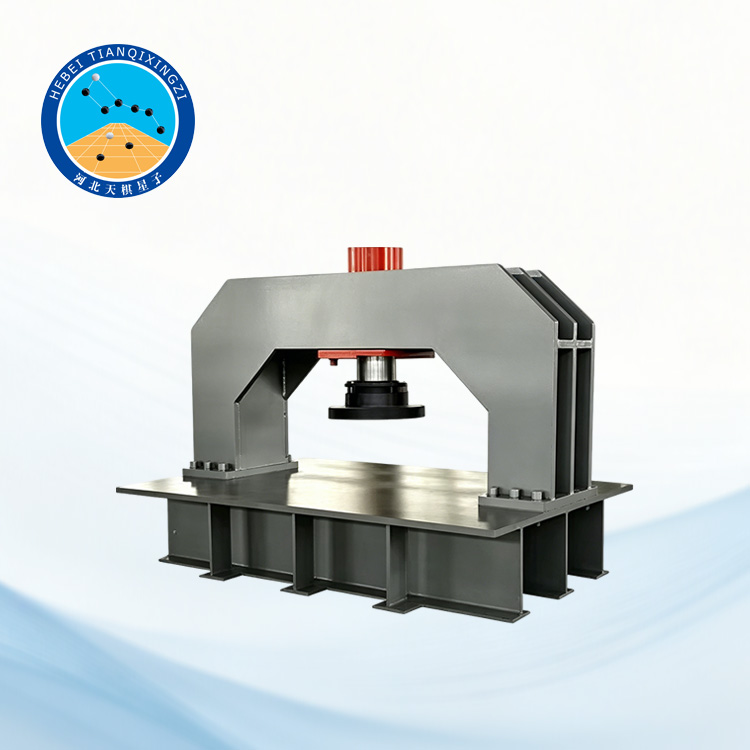

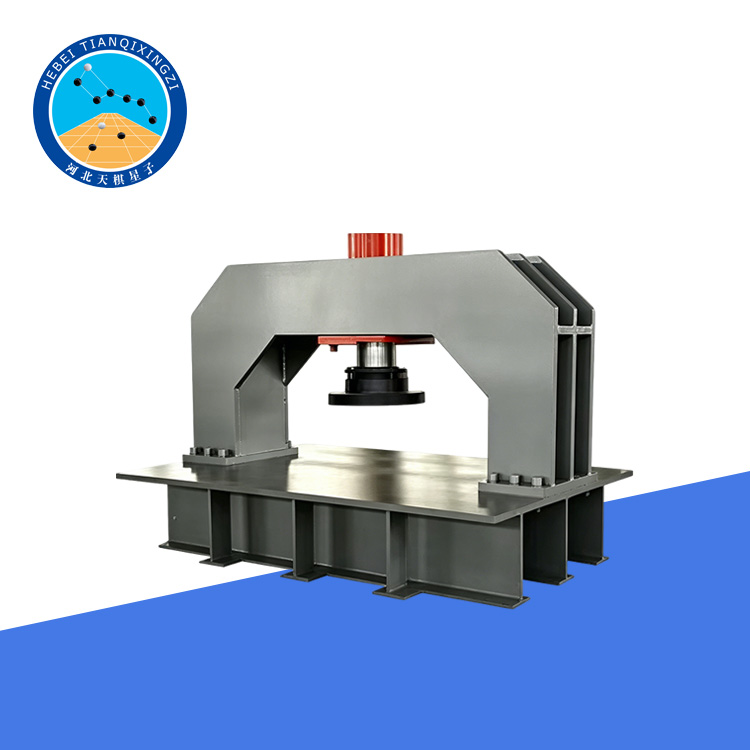

آلة اختبار ضغط أغطية غرف التفتيش

الموديل: TDJG-1000

أولاً: نظرة عامة على المنتج

صُممت هذه الآلة وصُنعت وفقًا للمعايير الصناعية والوطنية، بما في ذلك CJ/T 3012-1993 "أغطية فتحات الصرف الصحي المصنوعة من الحديد الزهر"، وCJ/T 121-2000 "أغطية فتحات الصرف الصحي المصنوعة من الراتنج المُعاد تدويره"، وCJ/T 130-2001 "شبكات تصريف المياه المصنوعة من الراتنج المُعاد تدويره"، وCJ/T 212-2005 "شبكات تصريف المياه المصنوعة من البوليمر"، وJC 889-2001 "أغطية فتحات الصرف الصحي المصنوعة من الخرسانة المسلحة بألياف فولاذية"، وGB/T 23858-2009 "أغطية فتحات الصرف الصحي"، وEN 124 "أغطية فتحات تصريف المياه وأغطية فتحات الصرف الصحي للمناطق المخصصة للمركبات والمشاة". تُستخدم هذه الآلة لاختبار قدرة تحمل أغطية فتحات الصرف الصحي، ويتوافق أداؤها الهيكلي تمامًا مع متطلبات معايير ومواصفات الاختبار ذات الصلة.

ملاحظة: تخضع عينات المواد HT فقط لاختبارات التدمير؛ بينما تخضع عينات المواد QT أو المواد المركبة الأخرى لاختبارات التحميل الدوري والتشوه والتدمير.

ثانيًا: المعايير الفنية الرئيسية

1. أقصى قوة اختبار: 1000 كيلو نيوتن

2. مساحة الاختبار الفعالة: 1200 مم × 1200 مم

3. ارتفاع طاولة العمل: 300 مم

4. دقة القوة: ≤±1% (أفضل من الفئة 1)

5. نطاق ضبط معدل التحميل: 0.1–30 كيلو نيوتن/ثانية

6. نطاق قياس التشوه: 0–50 مم (اختياري)

٧. دقة قياس التشوه: ٠٫٠١ مم (باستخدام الحاسوب)

٨. شوط المكبس: ٣٠٠ مم

٩. نقطة الحماية من الحمل الزائد: تفريغ تلقائي عند تجاوز ٢٪ من السعة القصوى.

١٠. دقة مؤشر الحمل: ٠.١ كيلو نيوتن

١١. طريقة التحميل: تحميل هيدروليكي كهربائي

١٢. طريقة التحكم في الحمل: تحكم آلي ويدوي متدرج في السرعة، مع وظيفة برمجة تلقائية.

١٣. الوسط الهيدروليكي: زيت هيدروليكي مقاوم للتآكل رقم ٤٦ أو رقم ٦٨.

١٤. جهاز كمبيوتر تجاري، طابعة A4 (لينوفو، إتش بي، ديل، أو علامة تجارية مماثلة)

١٥. قدرة المحرك: ٢.٢ كيلوواط

١٦. الجهد الكهربائي المطلوب: ٣٨٠ فولت/٢٢٠ فولت

١٧. أبعاد الوحدة الرئيسية: حوالي ١٨٠٠ مم × ١٥٠٠ مم × ١٦٠٠ مم (طول × عرض × ارتفاع)

١٨. وزن الوحدة الرئيسية: حوالي ٣٥٠٠ كجم

ثالثًا: السمات الرئيسية

1. يتميز الهيكل الرئيسي ببنية عالية الصلابة لضمان السلامة أثناء عملية الاختبار.

2. تم تركيب أسطوانة التحميل في موضع علوي، بارتفاع طاولة عمل يبلغ 360 مم، مما يسهل وضع وإزالة عينات أغطية فتحات التفتيش.

3. تم اعتماد وصلة مفصلية كروية بين الوسادة الصلبة وطرف المكبس، مما يضمن التلامس الكامل بين غطاء فتحة التفتيش ولوحة التفاعل، ويضمن دقة وموثوقية قياس قدرة تحمل الأحمال.

٤. تم استخدام مانع تسرب مصنوع من مادة خاصة بين الأسطوانة والمكبس، مما يضمن أداءً عاليًا في منع التسرب، واحتكاكًا منخفضًا، وعمرًا تشغيليًا طويلًا.

٥. تم استخدام وحدة محرك مضخة زيت مخصصة لجهاز الاختبار، تتميز بانخفاض مستوى الضوضاء وعمر تشغيلي طويل.

٦. تم استخدام فلتر زيت فائق الدقة لضمان نظافة النظام الهيدروليكي، مما يضمن تشغيلًا مستقرًا طويل الأمد لمكونات التحكم والتشغيل.

٧. نظام تحكم آلي حاسوبي مع عرض فوري لقيمة القوة الحالية، وقيمة الذروة، والتشوه، ومعلومات عملية الاختبار.

٨. تسجيل فوري لمنحنيات الاختبار أثناء عملية الاختبار مع أخذ عينات بيانات عالية السرعة.

٩. تتوفر وظائف معالجة البيانات والتقارير، بما في ذلك أداة مخصصة لتحرير التقارير بتصميم رسومي، تتميز بسهولة الاستخدام والتعلم، مما يتيح طباعة منحنيات ونتائج الاختبار بسهولة.

١٠. تشمل أوضاع التحكم وظائف الإجهاد الثابت، والحمل الثابت، وتثبيت الحمل، بالإضافة إلى عرض قوة الاختبار، والقيمة القصوى، وإزاحة المكبس، ومنحنيات الاختبار على الشاشة. تتضمن منحنيات الاختبار منحنيات القوة-الزمن، والقوة-التشوه، والتشوه-الزمن، مع إمكانية التبديل السلس بين أوضاع التحكم.

١١. يمكن للمستخدمين برمجة النظام في الموقع وفقًا لمتطلبات الاختبار، مما يتيح التحكم التلقائي ذي الحلقة المغلقة، والتحميل الدوري، والتحكم في سرعة التحميل، وضبط شكل موجة التحميل (حيث تُعرّف المتطلبات القياسية عملية التحميل على أنها موجة دورية). باختصار، يمكن برمجة جميع إجراءات الاختبار القياسية وأتمتتها، مما يحقق تشغيلًا آليًا كاملًا للعملية دون تدخل يدوي.

١٢. يتميز البرنامج بنظام تصفير تلقائي لقيم القوة، مما يزيل الأخطاء الناتجة عن قراءات بشرية غير متسقة.

١٣. مزود بحماية من الحمل الزائد؛ فعندما تتجاوز القوة أو الإزاحة القيمة النظرية المقدرة لجهاز الاختبار، يقوم الجهاز تلقائيًا بتفريغ الحمل أو إيقاف الاختبار.

١٤. الحصول التلقائي على قيم حمل الفشل والتشوه، مع وظيفة طباعة التقارير.

رابعاً: تكوين الآلة

1. وحدة اختبار ضغط غطاء فتحة التفتيش (1000 كيلو نيوتن): مجموعة واحدة

2. جهاز قياس التشوه المتبقي: مجموعة واحدة

3. حساس الحمل: وحدة واحدة

4. وسادات صلبة: مجموعة واحدة

٥. وحدة التحكم الهيدروليكية (بما في ذلك المحرك، ومضخة الزيت، وصمامات التحكم، ونظام المؤازرة، وفلتر الزيت، والخراطيم الهيدروليكية): مجموعة واحدة

٦. جهاز كمبيوتر: مجموعة واحدة

٧. طابعة: مجموعة واحدة

٨. برنامج مخصص للقياس والتحكم: مجموعة واحدة

٩. الوثائق الفنية: مجموعة واحدة
