صُممت آلة اختبار ضغط الماء الداخلي لأنابيب الخرسانة لتقييم إحكام منع التسرب، ومقاومة التسرب، وأداء الضغط الداخلي لأنابيب الصرف الخرسانية وأنابيب الخرسانة المسلحة. تتميز هذه الآلة بالتحكم الدقيق في الضغط، وأداء الاختبار المستقر، وقياس البيانات الدقيق، وهي تُستخدم على نطاق واسع من قبل مصنعي الأنابيب، ومختبرات فحص الجودة، ومراكز اختبار مواد البناء، والمؤسسات البحثية للتحقق من جودة المنتج واختبار الأداء.

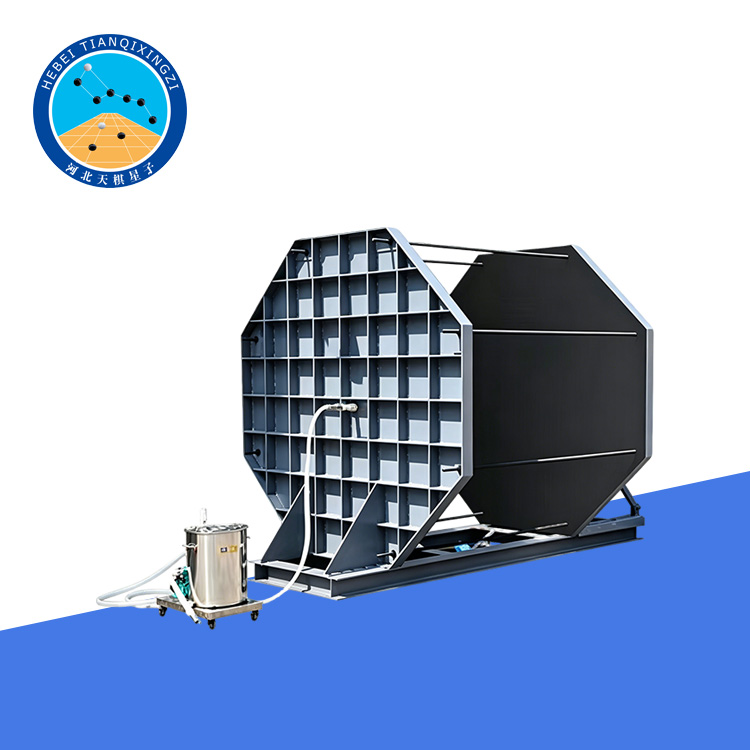

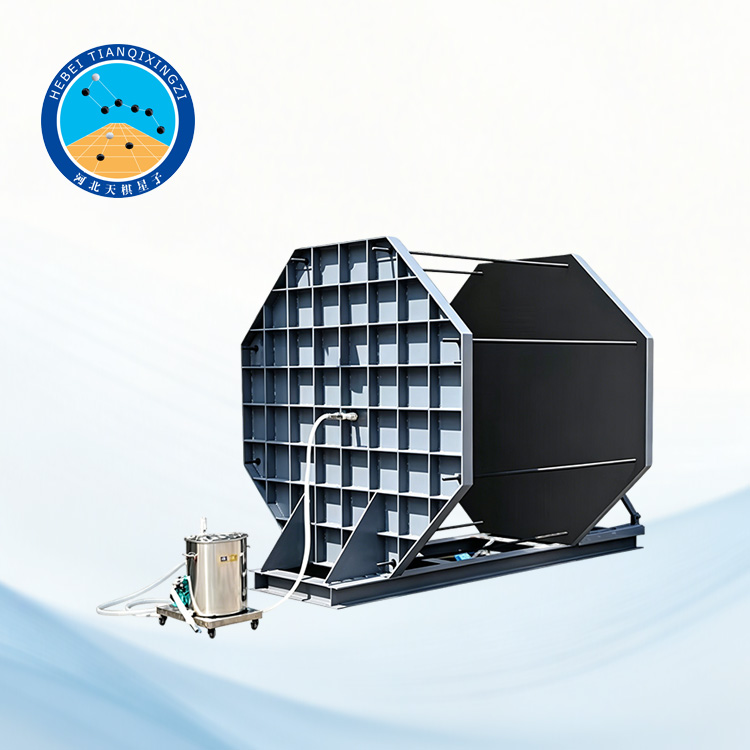

آلة اختبار ضغط المياه الداخلي للأنابيب الخرسانية

الموديل: TD-PNY

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع آلة اختبار الضغط المائي الداخلي لأنابيب الخرسانة وفقًا لمتطلبات GB/T 11836-1999 وGB/T 16752-2010، مع الإشارة إلى EN 1916 وASTM C497. وهي مناسبة لاختبار أنابيب الصرف الخرسانية والخرسانة المسلحة بأقطار تتراوح من 100 مم إلى 2600 مم.تُعد هذه المعدات جهاز اختبار متخصصًا لتقييم الأداء الفيزيائي ومقاومة الضغط المائي الداخلي لأنابيب الخرسانة والخرسانة المسلحة. كما تُوفر حلاً موثوقًا لاختبارات ضمان الجودة وتلبية متطلبات معايير أنابيب الصرف.

تعتمد عارضة التحميل على تصميم هيكلي متداخل، مما يسمح لها باستيعاب الأنابيب ذات الأقطار والأطوال المختلفة. يستخدم نظام تحميل الضغط رافعة هيدروليكية مستقلة، مما يتيح تشغيلًا مريحًا في الموقع وإمكانية ضبط سرعة التحميل بحرية. يتم عرض نتائج الاختبار مباشرة بصيغة رقمية، مما يوفر دقة عالية ويقضي على الأخطاء الناتجة عن القراءة اليدوية.

ثانياً: خصائص المنتج

1. نظام تحميل هيدروليكي يدوي لتطبيق ضغط ثابت وموثوق.

2. يُشار إلى ضغط الاختبار بواسطة مقياس ضغط هيدروليكي، مما يوفر قراءات واضحة ومباشرة.

3. يمكن رفع وخفض العارضة من الخارج، مما يُسهّل اختبار أنابيب الصرف بأقطار مختلفة تتراوح من 300 مم إلى 3000 مم.

٤. تُصب القاعدة من الخرسانة وتُثبّت بمستوى سطح الأرض، مما يُسهّل وضع وتحديد مواقع أنابيب الصرف بمختلف أنواع المقابس والوصلات.

٥. يُقلّل الهيكل الإطاري عالي الصلابة من التأثيرات الخارجية ويضمن نتائج اختبار دقيقة وموثوقة.

٦. مبدأ العمل: تُزوّد فتحات التهوية وفقًا لقطر عينة الاختبار. يُضخ الماء أولًا بسرعة بواسطة مضخة تعبئة لإزالة الهواء المحبوس داخل الأنبوب. ثم تُستخدم مضخة ضغط لتطبيق ضغط هيدروليكي حتى الوصول إلى ضغط الاختبار المطلوب، مما يُتيح اختبار ضغط الماء الداخلي ومنع التسرب.

ثالثًا: المعايير الفنية

ضغط الاختبار: 0-1000 كيلو نيوتن

دقة التحكم: ±2% من الحد الأعلى لضغط الاختبار، -1% من الحد الأدنى

مساحة الاختبار: ٣٠٠٠ مم

طريقة ضبط العارضة: محرك لولبي كهربائي (يتم التحكم به بواسطة أزرار كهربائية لضبط حر)

نطاق ضبط العارضة: من 300 مم إلى 3000 مم

عدد العينات المختبرة: محطة اختبار واحدة، مع تحكم مستقل في ضغط الاختبار ومدته.

طريقة تركيب العينة: يدوي

نطاق التطبيق: أنابيب تصريف المياه الخرسانية

ضغط الاختبار: 0-5000 كيلو نيوتن

المسافة بين الأعمدة: 3100 مم

دقة القوة: الدرجة 1 (أفضل من ±1% من القيمة المحددة)

مساحة الاختبار: 3100 × 3000 مم
