تعتمد الآلة على نظام تحكم دقيق مدمج عالي الأداء وشاشة LCD بواجهة سهلة الاستخدام باللغتين الصينية والإنجليزية. يمكن ضبط جميع معايير الاختبار وتشغيلها بسهولة من خلال قائمة توجيه بديهية، مما يجعل النظام سهل الاستخدام والصيانة.

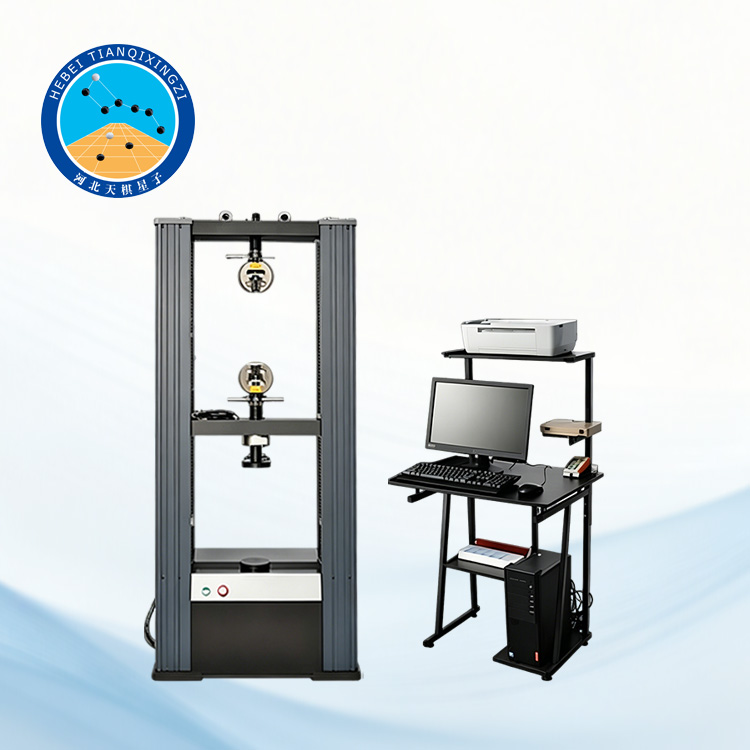

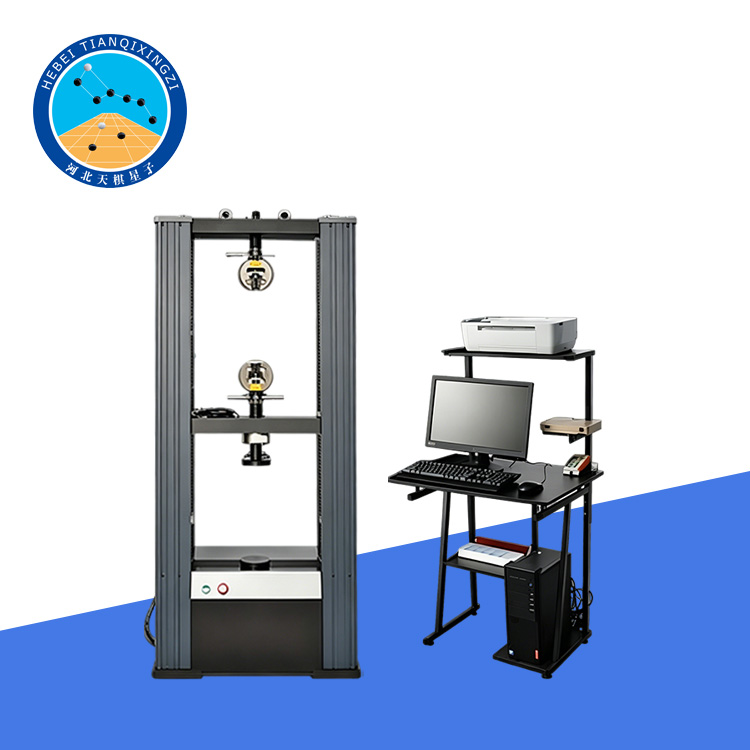

آلة اختبار عالمية يتم التحكم فيها بواسطة الكمبيوتر

الموديل: TDWDW-20

أولاً: مقدمة عن المنتج

صُممت آلة الاختبار العالمية الإلكترونية المُتحكم بها بواسطة الحاسوب لاختبار الشد والضغط والانحناء والقص للمواد المعدنية وغير المعدنية. وهي تدمج نظام تحميل ونظام نقل ونظام جمع بيانات ونظام تحكم ووحدة عرض في هيكل رأسي صغير الحجم. وتعمل بمحرك سيرفو رقمي كامل يعمل بالتيار المتردد ومخفض سرعة دقيق، مما يضمن تحميلًا سلسًا وتشغيلًا مستقرًا دون صدمات، بالإضافة إلى جمع بيانات وتحكم عالي الدقة.

ثانياً: المواصفات الفنية

نوع الهيكل: هيكل قائم على الأرض / هيكل جسري

أقصى حمولة: ٢٠ كيلو نيوتن

نطاق القياس الفعال: من ٠٫٤٪ إلى ١٠٠٪ من النطاق الكامل

فئة الدقة: الفئة 0.5 / الفئة 1 اختيارية

دقة التحميل: ≤ ±1% (±0.5% للنسخة عالية الدقة)

دقة قياس الإزاحة: 0.01 مم

نطاق سرعة الاختبار: 0.01 - 500 مم/دقيقة

دقة السرعة: ≤ ±1%

مساحة الشد الفعالة: 750 مم

عرض الاختبار الفعال: 400 مم

أبعاد الجهاز (الطول × العرض × الارتفاع): 500 × 380 × 1500 مم

وزن الجهاز: 180 كجم

ثالثًا: المعايير المطبقة

يشير إلى المعايير الدولية، بما في ذلك:

ASTM E8 / ISO 6892-1 - اختبار الشد للمواد المعدنية (في درجة حرارة الغرفة)

ASTM E21 / ISO 6892-2 - اختبار الشد في درجات الحرارة العالية

ASTM E9 / ISO 6892-3 — اختبار الضغط

ASTM E290 / ISO 7438 — اختبار الانحناء

ASTM A370 — الخواص الميكانيكية للمنتجات الفولاذية

رابعاً: ميزات التحكم والنظام

نظام اختبار مُتحكم به حاسوبيًا مع عرض بيانات فوري

شاشة LCD بواجهة تشغيل سهلة الاستخدام

نظام تحكم دقيق مُدمج لأداء مستقر

نظام محرك سيرفو رقمي بالكامل يعمل بالتيار المتردد

نظام نقل حركة دقيق ببرغي كروي لتحميل سلس

جمع البيانات وتحليلها وإعداد التقارير تلقائيًا

يدعم عرض المنحنيات: الحمل - الإزاحة / الإجهاد - الانفعال

خامساً: مجالات التطبيق

صناعة المواد المعدنية؛

مختبرات اختبار الجودة؛

الجامعات ومراكز البحوث؛

صناعة الطيران والفضاء والسيارات؛

اختبار مواد البناء
