يُستخدم هذا الجهاز بشكل أساسي لاختبار مقاومة الانحناء لعينات موشورية من ملاط الأسمنت بأبعاد 40×40×160 مم. وهو نظام اختبار أوتوماتيكي جديد من الجيل الجديد يعمل تحت حمل ثابت، وقد طوّرته شركتنا، ويجمع بين وظائف القياس عالي الدقة، والتحكم بواسطة المعالج الدقيق، وجمع البيانات، والاختبار الذكي. وبالمقارنة مع أجهزة اختبار الانحناء التقليدية، يوفر هذا الجهاز دقة أعلى، وهيكلًا مدمجًا، وسهولة في التشغيل، وسرعة اختبار أكبر، بالإضافة إلى إمكانية التحكم عبر الحاسوب والربط الشبكي.

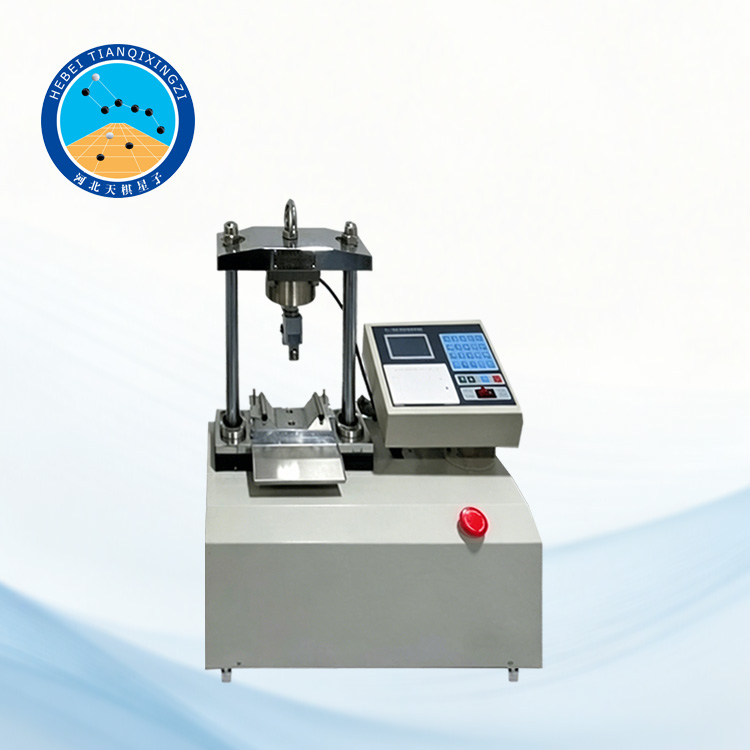

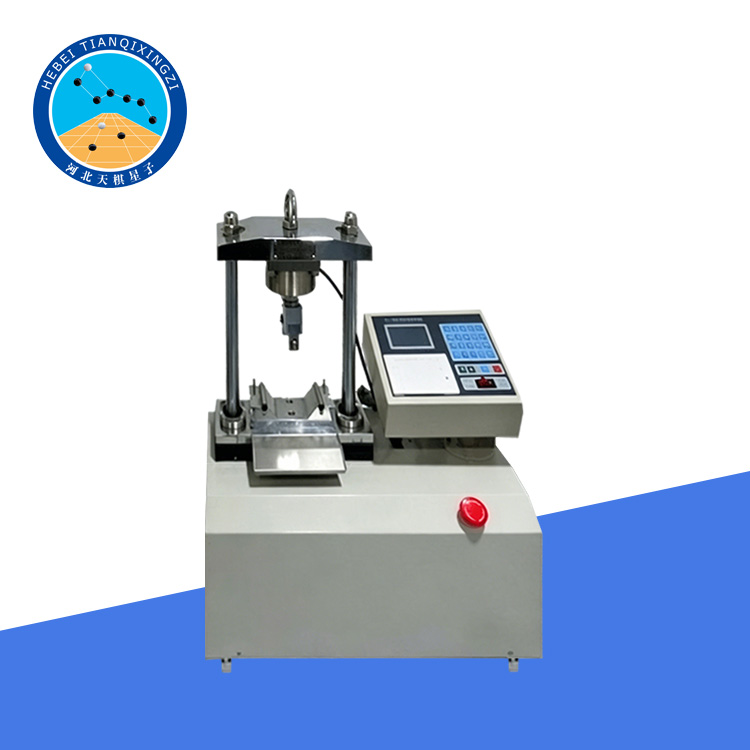

جهاز اختبار انحناء الأسمنت المتحكم فيه بواسطة ميكروكمبيوتر

الموديل: TDYE-10

أولاً: نظرة عامة على المنتج

تم تصميم وتصنيع جهاز اختبار الانحناء الإسمنتي الذي يتم التحكم فيه بواسطة الحاسوب الصغير (TDYE-10) بقوة 10 كيلو نيوتن وفقًا للمعيار GB 177-85 "طريقة اختبار قوة الملاط الإسمنتي"، والمعيار GB/T 17671-1999 (طريقة ISO)، والمعيار T0503-94 الخاص بإجراءات اختبار الخرسانة الإسمنتية لهندسة الطرق السريعة. ويستخدم على نطاق واسع في مصانع الإسمنت، وشركات الهندسة الإنشائية، ومحطات فحص الجودة، والجامعات، ومعاهد البحوث.

ثانياً: الميزات الرئيسية

نظام تحكم آلي بحمل ثابت

نظام معالجة إشارات عالي الدقة ومعالج دقيق ARM 32 بت

قياس القوة ومعالجة البيانات في الوقت الفعلي

يدعم تخزين البيانات والطباعة والشبكات والإرسال عن بُعد

يدعم التشغيل والتحكم عبر الحاسوب

هيكل صغير الحجم وأداء مستقر

سهولة التشغيل ومستوى عالٍ من الأتمتة

دقة اختبار عالية وقابلية تكرار جيدة

مناسب للاستخدام في المختبرات والبيئات الصناعية

ثالثًا: نطاق التطبيق

اختبار مقاومة الانحناء لمونة الأسمنت (منشور 40×40×160 مم)

اختبار جودة الأسمنت

الاختبارات المعملية لمواد البناء

قسم الإشراف على جودة الهندسة - الاختبارات

الاختبارات التي تجريها الجامعات ومراكز الأبحاث

رابعاً: المواصفات الفنية

مصدر الطاقة: تيار متردد ٢٢٠ فولت ±١٠٪، ٥٠ هرتز

استهلاك الطاقة: ≤١٥ واط

أقصى قوة اختبار: ١٠ كيلو نيوتن (١٠٠٠٠ نيوتن)

سرعة التحميل: 50 نيوتن/ثانية ± 5 نيوتن/ثانية

خطأ المؤشر: ≤ ±1%

خطأ التكرارية: ≤ 1%

حجم ورق الطباعة: ٥٧ مم ورق حراري

مواصفات الفيوز: ١ أمبير

خامساً: نظام التحكم

تعتمد المعدات نظام تحكم متطورًا يعمل بالحواسيب الصغيرة، ويتميز بالوظائف التالية:

التحميل التلقائي والتحكم في الاختبار

عرض فوري لقوة الاختبار وحالته

جمع البيانات ومعالجتها

الحساب التلقائي لنتائج الاختبار

تخزين البيانات واسترجاعها

نظام برمجيات تحكم حاسوبي اختياري

وظائف طباعة التقارير وتصدير البيانات
