تُستخدم آلة اختبار الضغط الرقمية ذات الإطار على نطاق واسع في وحدات اختبار جودة هندسة المباني، ومعاهد البحوث، ومحطات خلط الخرسانة التجارية، ومختبرات الاختبار التابعة لجهات خارجية. وهي حاليًا بديل مثالي لمعدات اختبار الضغط التقليدية.

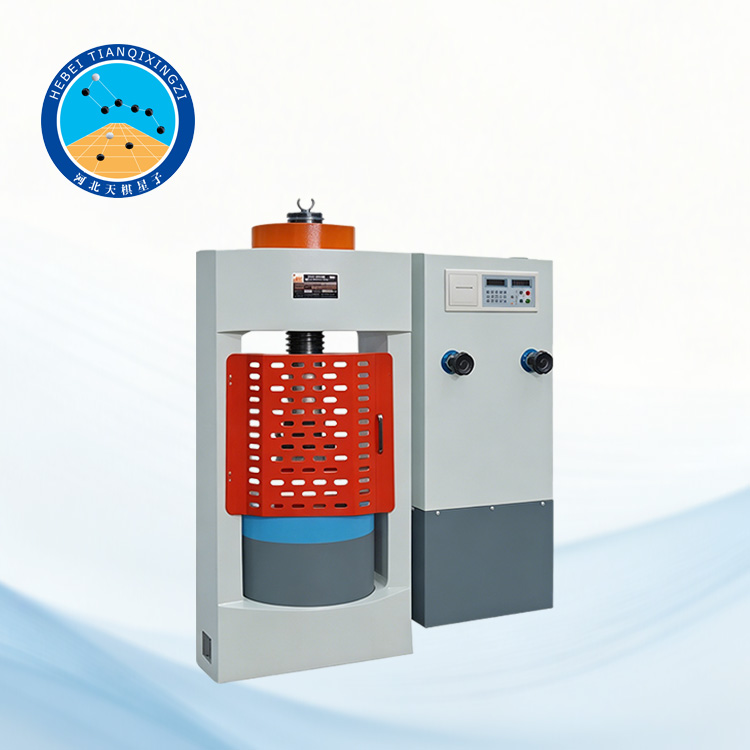

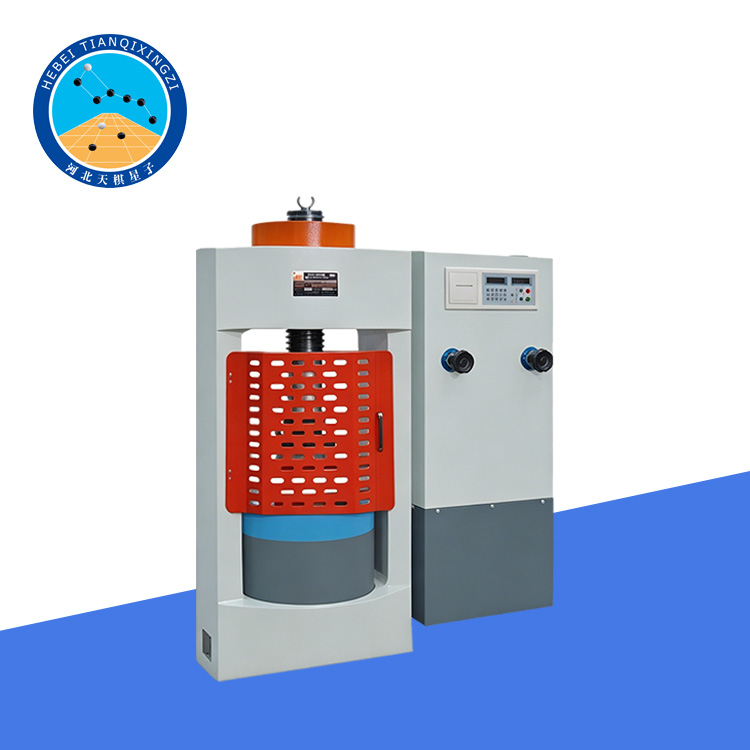

آلة اختبار الضغط الرقمية من النوع الإطاري للخرسانة

الموديل: TDYE-1000KD

أولاً: استخدامات المنتج

تُستخدم هذه الآلة بشكل أساسي لاختبار مقاومة الضغط للخرسانة عالية المقاومة، والأسمنت، والطوب، والبلاط، والمواد المقاومة للحرارة، وغيرها من مواد البناء.

تتوافق هذه الآلة مع معيار GB/T50081-2002 "معيار طرق اختبار الخواص الميكانيكية للخرسانة العادية"، ويمكن الرجوع إليها أو تطبيقها وفقًا للمعايير الدولية التالية: ASTM C39/C39M، وEN 12390-3، وBS EN 12390-3.

ثانيًا: السمات الهيكلية

تعتمد المعدات هيكلاً متكاملاً من الفولاذ المصبوب، يتميز بصلابة عالية وثبات ممتاز، مما يضمن دقة التحميل وموثوقية طويلة الأمد أثناء الاختبار.

تشمل الميزات الرئيسية ما يلي:

إطار فولاذي مصبوب متكامل عالي المتانة يتميز بمقاومة عالية للتشوه

نظام تزويد بالزيت الهيدروليكي للتحكم اليدوي في عملية التحميل

نظام عرض رقمي لعرض بيانات الاختبار بوضوح وسهولة

تسجيل وتخزين بيانات الاختبار تلقائيًا

إمكانية الربط الشبكي مع نظام إدارة المختبر المركزي لتبادل البيانات والإدارة عن بُعد

سهولة التشغيل، وصيانة مريحة، وثبات عالٍ

ثالثًا: المزايا الوظيفية

يضمن نظام استشعار وتحكم الضغط عالي الدقة نتائج اختبار مستقرة وموثوقة.

نظام قياس قوة كامل النطاق وغير مجزأ (10%–90% من النطاق الكامل).

عملية اختبار سلسة مع استمرارية تحميل جيدة.

يدعم تطبيقات موسعة لاختبار مواد البناء المختلفة.

نظام تحكم اختياري بالحواسيب الصغيرة للتحميل التلقائي وتحليل المنحنيات.

قابل للتوسيع باستخدام ملحقات متنوعة مثل مشابك الانحناء ومشابك الضغط.

رابعاً: المعايير الفنية

أقصى قوة اختبار: ١٠٠٠ كيلو نيوتن

دقة جهاز قياس الضغط: الفئة ١

الخطأ النسبي لمؤشر قوة الاختبار: في حدود ±١٪

نطاق قياس قوة الاختبار: من 10% إلى 90% من القوة القصوى (بدون تقسيمات نطاقية)

هيكل الوحدة الرئيسية: إطار فولاذي مصبوب متكامل

المسافة بين الأعمدة: 310 مم

المسافة بين لوحتي الضغط العلوية والسفلية: ٣٢٠ مم

أبعاد لوحتي الضغط: العلوية ٢٥٠ مم / السفلية ٢٢٠×٢٥٠ مم

شوط المكبس: ٣٠ مم

معدل التحميل: 0.02% إلى 2% من النطاق الكامل/ثانية

طريقة التحكم بالمكبس: أسطوانة هيدروليكية أحادية الاتجاه

القدرة الإجمالية: 6 كيلوواط

وزن الآلة: 750 كجم

الأبعاد (الطول × العرض × الارتفاع): 1220 × 760 × 1600 مم
