تعتمد هذه الآلة نظام تحميل هيدروليكي كهربائي دقيق، وتستخدم مستشعرًا لقياس القوة، وتتميز بشاشة عرض رقمية لعرض نتائج الاختبار. وهي أداة أساسية للاختبار والفحص في مجالات البناء، ومواد البناء، والطرق السريعة، والجسور، وغيرها من التطبيقات الهندسية.

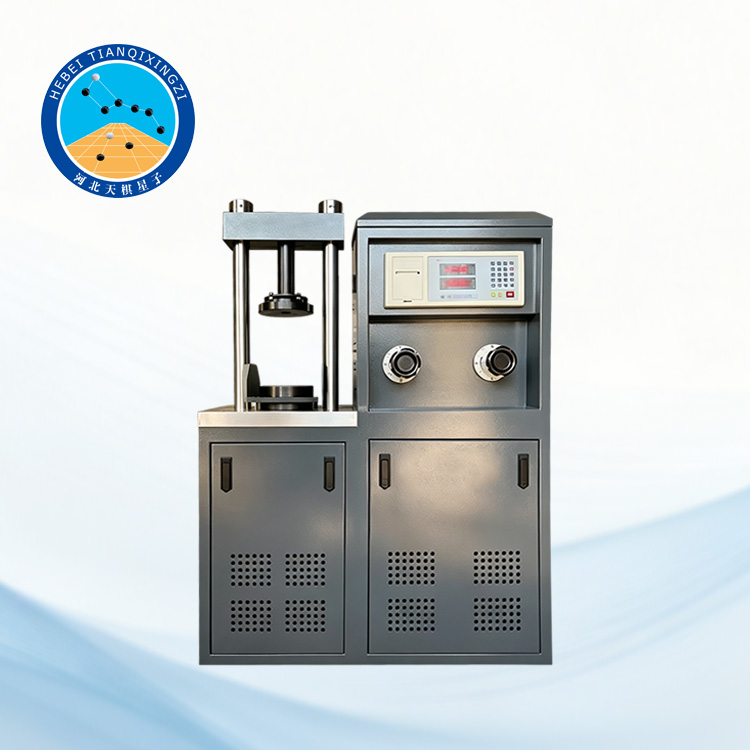

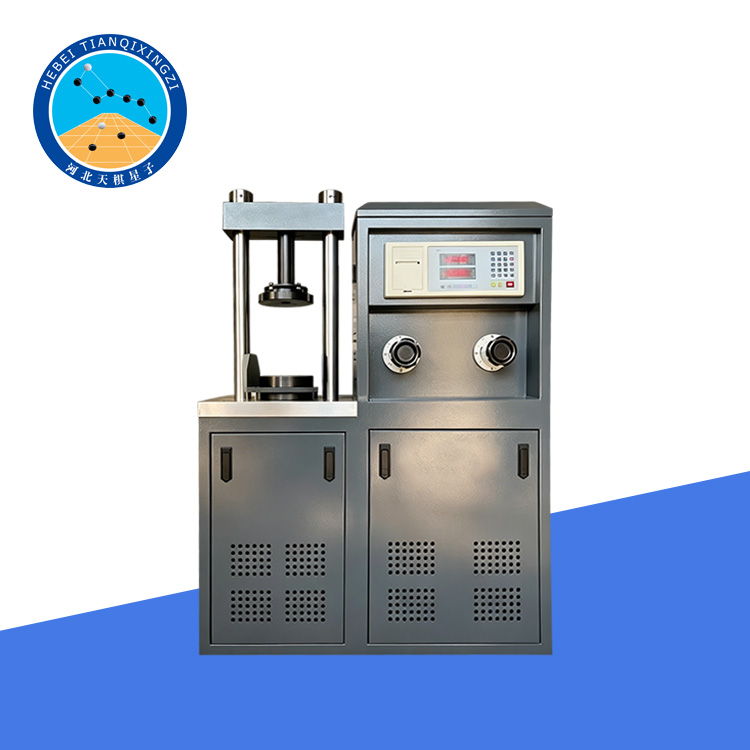

آلة اختبار الخرسانة الكهروهيدروليكية للانحناء والضغط

الموديل: TDYE-300

أولاً: مقدمة عن المنتج

تم تصميم آلة الاختبار هذه لتحديد قوة الانحناء لعينات الخرسانة بأبعاد 150 × 150 × 550 مم و 100 × 100 × 400 مم، بالإضافة إلى قوة الضغط للأسمنت والملاط ومواد البناء الأخرى.

تتوافق هذه الآلة مع معيار GB/T 50081-2002 "معيار طرق اختبار الخواص الميكانيكية للخرسانة العادية". يتم التحكم في سرعة التحميل يدويًا، ويُشار إليها بواسطة جهاز عرض مخصص لمعدل التحميل. أثناء الاختبار، يمكن تطبيق الحمل بشكل منتظم ومستمر. كما أن الآلة مزودة بوحدة اختبار انحناء تُطبق حملين متساويين في وقت واحد عند ثلثي طول العينة، مما يضمن دقة اختبار مقاومة الانحناء.

المراجع / المعايير المطبقة: ASTM C39/C39M، EN 12390-3، BS EN 12390-3، GB/T 50081-2002

ثانياً: المبدأ الهيكلي

تتكون آلة الاختبار هذه من هيكل، ومضخة زيت، وصمام إمداد الزيت، وصمام إرجاع الزيت، ووحدة تحكم/عرض. جميع المكونات مثبتة على الخزانة السفلية لتشكيل بنية متكاملة. وبناءً على متطلبات المستخدم، يمكن تجهيز الآلة اختيارياً بجهاز اختبار الانحناء وجهاز اختبار الشد، مجموعة واحدة لكل منهما.

1. يتكون هيكل الإطار من الخزانة السفلية (1) والعارضة (6)، المتصلتين بعمودين رأسيين (4) لتشكيل بنية متكاملة صلبة. تتم معالجة كل من لوحتي التحميل العلوية والسفلية وصقلهما حتى تصبحا مستويتين. تحمل اللوح السفلي علامة دائرة مركزية قطرها 101 مم، مما يساعد المشغل على محاذاة العينة وجهاز الضغط بشكل صحيح أثناء التثبيت لضمان التمركز الدقيق.

2. مضخة زيت بخمسة مكابس

تعتمد هذه الآلة على مضخة زيت محورية عالية الضغط بخمسة مكابس. المكابس وأكمام الأسطوانة داخل جسم المضخة مصنوعة من فولاذ سبيكي عالي الجودة، خضع لمعالجة حرارية وطحن دقيق لضمان المتانة والأداء العالي.

3. صمام تزويد الزيت

صمام تزويد الزيت هو صمام تنظيم تدفق من النوع المنفصل، ويتكون من صمام خانق متغير وصمام تخفيض ضغط تفاضلي ثابت موصلين على التوازي.

4. صمام إرجاع الزيت

يتكون صمام إرجاع الزيت من مفتاح تفريغ وصمام خانق لإرجاع الزيت. وظيفته هي تخفيف الحمل وخفض الضغط الهيدروليكي في الأسطوانة العاملة بسرعة. أثناء التشغيل، يفتح المشغل صمام إرجاع الزيت للتفريغ، فيعود الزيت ذو الضغط العالي في الأسطوانة إلى خزان الزيت.

5. نظام التحكم: يقوم جهاز قياس القوة هذا بمعالجة بيانات القوة المقاسة عبر وحدة تحكم دقيقة وفقًا لمتطلبات المستخدم، مما يتيح الطباعة وتخزين البيانات والاتصال بالشبكة ونقل البيانات عبر الشبكة.

ثالثًا: المعايير الفنية

أقصى حمولة: ٣٠٠ كيلو نيوتن

الخطأ النسبي للقراءة: ±١٪

الخطأ النسبي لقراءة قوة الاختبار: ±١٪

قطر أسطوانة الثني: 30 مم

المسافة بين مركزي أسطوانة الثني العلوية: 100/150 مم

المسافة بين مركزي أسطوانة الثني السفلية: 300/450 مم

قطر لوحة الضغط: ١٦٠ مم

المسافة الصافية بين اللوحتين العلوية والسفلية: ١٨٠ مم

قطر المكبس × أقصى شوط: ١٢٥ مم × ٥٠ مم

قدرة المحرك: ٠٫٧٥ كيلوواط

الأبعاد الكلية: ٨٧٠ × ٣٩٠ × ١٢١٠ مم

الوزن الصافي: ٥٥٠ كجم

رابعاً: التركيب والتشغيل

1. يجب تركيب جهاز الاختبار في مكان مغلق تتراوح درجة حرارته بين 10 و35 درجة مئوية، ولا تتجاوز نسبة الرطوبة فيه 80%.

2. يجب اختيار موقع التركيب بعناية لتسهيل التشغيل والصيانة والخدمة. يجب أن يكون الأساس متيناً وموثوقاً، وأن تكون مسامير التثبيت محاذية تماماً للقاعدة.

3. ضبط مستوى جسم الماكينة: استخدم ميزانًا دقيقًا (0.1/1000) لقياس سطح منصة أسطوانة العمل. اضبط المستويين الطولي والعرضي ضمن نطاق ±1 قسم. إذا تجاوز الانحراف ±1 قسم، يمكن وضع صفائح حشو أسفل القاعدة للتصحيح، ثم شد صواميل التثبيت.

4. المواصفات الكهربائية: مصدر الطاقة ثلاثي الأطوار، 50 هرتز تيار متردد، 380 فولت. يعمل المفتاح المدمج H كمفتاح الطاقة الرئيسي.

خامساً: تعليمات الاستخدام

١. عند تشغيل الجهاز، ستظهر على الشاشة السنة والشهر واليوم والساعة والدقيقة. اضغط على زر "إعادة الضبط" للدخول إلى وضع انتظار الاختبار.

٢. اضغط على زر "بدء التشغيل"؛ سيبدأ المحرك بالدوران، وسيدخل النظام في وضع الاختبار. ضع كتلة الاختبار، وافتح صمام تزويد الزيت، وسيتم الحفاظ على نقطة التوقف تلقائيًا. إذا لم يتوقف المحرك، يجب فتح صمام إرجاع الزيت لتفريغ الحمل.

٣. عند تحضير مجموعة الاختبار الثانية، اضغط زر "بدء" مرة أخرى للدخول إلى وضع الاختبار.

ملاحظة: سيؤدي الضغط على زر "إيقاف" في أي مرحلة إلى إيقاف المحرك والخروج من وضع الاختبار.
