تعتمد آلة اختبار الضغط المؤازر الكهروهيدروليكي المُتحكم بها بواسطة الحاسوب على نظام مضخة زيت عالية الضغط منخفضة الضوضاء، مما يضمن تشغيلًا مستقرًا وأداءً منخفض الضوضاء يُضاهي المعدات المستوردة من نفس النوع. وهي مناسبة للتشغيل المستمر طويل الأمد، وتُستخدم على نطاق واسع في مواد البناء، وهندسة الطرق، ومؤسسات البحث العلمي، وهيئات فحص الجودة.

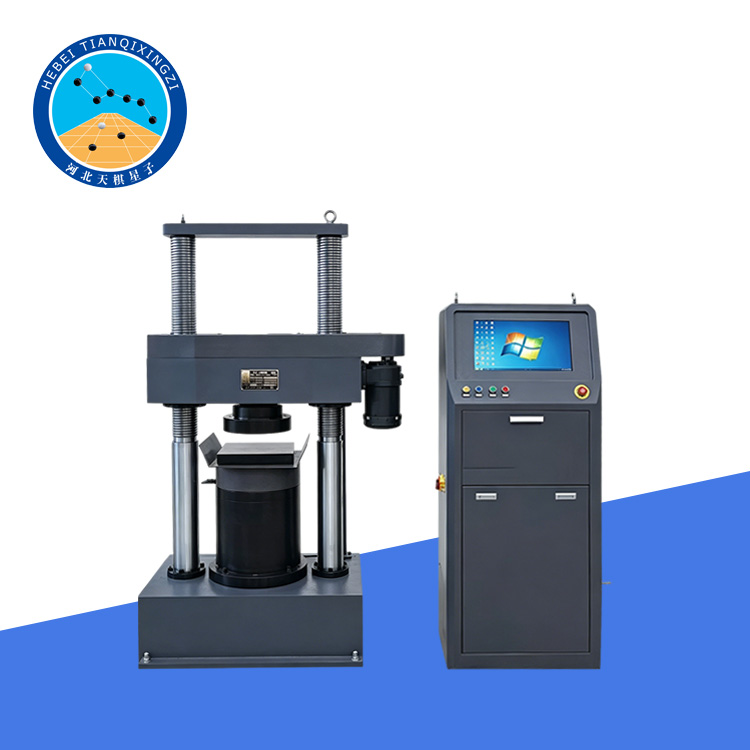

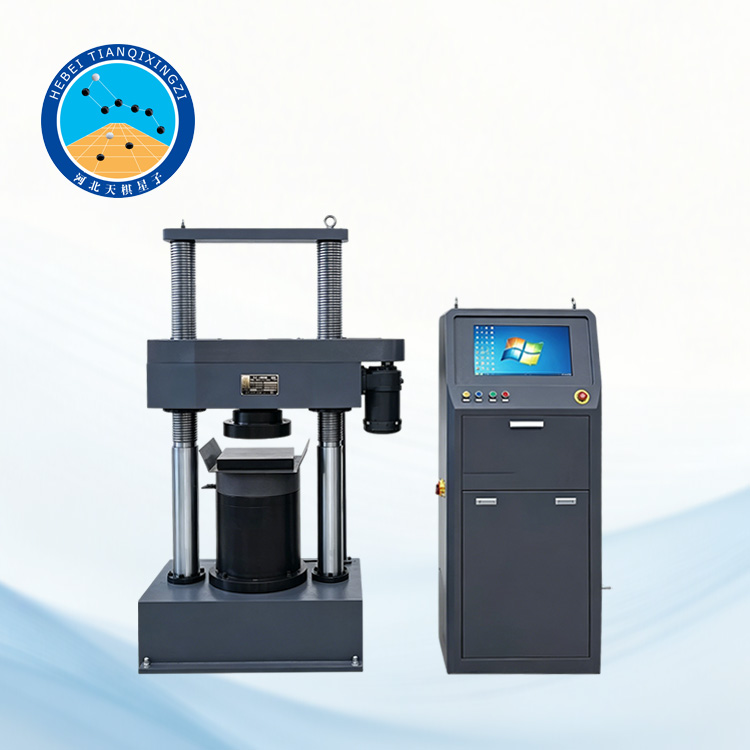

آلة اختبار الضغط الكهروهيدروليكية المؤازرة

الموديل: TDYE-1000S-2

أولاً: مقدمة عن المنتج

جهاز اختبار الضغط المؤازر الكهروهيدروليكي المُتحكم به بواسطة حاسوب دقيق هو جهاز عالي الأداء لاختبار المواد، يجمع بين الأنظمة الميكانيكية والكهربائية والهيدروليكية وأنظمة القياس. يتميز الجهاز بتصميم صغير الحجم، وتوزيع مُنظم للوحدة الرئيسية ومصدر الزيت، ومظهر جذاب، وثبات عالٍ، وحجم صغير، مما يُسهل تركيبه وصيانته في المختبر.

المعايير المرجعية أو المطبقة: ISO 679، ASTM C39 / C39M، ASTM C109، ASTM E4

ثانياً: الوظائف والتطبيقات

يُستخدم هذا الجهاز بشكل أساسي لاختبار مقاومة المواد للضغط، ويمكن توسيعه ليشمل وظائف اختبار متنوعة باختيار تجهيزات مختلفة:

1. وظائف الاختبار الأساسية

اختبار مقاومة الأسمنت للضغط؛ اختبار مقاومة الخرسانة للضغط؛ اختبار مقاومة الصخور للضغط

٢. وظائف اختبار موسعة (مع تجهيزات اختيارية)

اختبار شد الخرسانة؛

اختبار الانحناء؛

اختبار معامل المرونة الانضغاطية الساكنة؛

اختبار فك القوالب وضغط التربة المثبتة بالجير والرماد المتطاير؛

اختبار قيمة تكسير الركام؛

اختبار فك قوالب الخرسانة من حيث عدم النفاذية؛

اختبار الضغط والتشكيل بالضغط للمواد المعدنية

ثالثًا: السمات الهيكلية

1. هيكل إطاري ثنائي الأعمدة عالي الصلابة، يتميز بالثبات والموثوقية.

2. نظام تحكم حلقي مغلق بواسطة حاسوب دقيق، تحميل تلقائي وجمع بيانات تلقائي.

3. ضبط كهربائي للمسافة بين لوحتي الضغط العلوية والسفلية، مما يسهل التشغيل.

٤. نظام تحكم حاسوبي مُثبّت مركزياً في هيكل الوحدة الرئيسية، مما يوفر المساحة.

٥. نظام مصدر زيت عالي الضغط منخفض الضوضاء، تشغيل مستقر.

٦. تضمن المستشعرات عالية الدقة بيانات اختبار دقيقة وموثوقة.

٧. مناسب لبيئات العمل المستمرة طويلة الأمد.

رابعاً: المعايير الفنية

أقصى قوة اختبار: ١٠٠٠ كيلو نيوتن

فئة دقة جهاز الاختبار: الفئة ١

الخطأ النسبي لمؤشر قوة الاختبار: في حدود ±١٪

نطاق قياس قوة الاختبار: من 1% إلى 100% من النطاق الكامل (بدون تقسيمات نطاقية)

دقة قياس قوة الاختبار: 1/350000 من النطاق الكامل

المسافة بين الأعمدة: 500 مم

المسافة بين لوحتي الضغط العلوية والسفلية: ٥٠٠ مم

هيكل الوحدة الرئيسية: هيكل إطاري ذو عمودين

طريقة ضبط لوحة الضغط: ضبط كهربائي (أقصى مسافة ضبط ≤ المسافة بين لوحتي الضغط العلوية والسفلية)

سرعة حركة العارضة: ٢٣٠ مم/دقيقة

أبعاد لوحة الضغط: العلوية Φ290 مم، السفلية 320×330 مم

شوط المكبس: 100 مم

سرعة إزاحة اللوح: 0-80 مم/دقيقة

معدل تحميل قوة الاختبار: 0.02%-2% من النطاق الكامل/ثانية

طريقة التحكم بالأسطوانة: أسطوانة أحادية الاتجاه

أبعاد الوحدة الرئيسية: ١١٠٠×٧٠٠×٢٢٦٠ مم

أبعاد مصدر الزيت: ٧٠٠×٦٠٠×١٧٠٠ مم

القدرة الإجمالية: ٧٫٥ كيلوواط

الوزن الإجمالي: ٢٥٠٠ كجم

خامساً: البرمجيات ونظام التحكم (تكوين اختياري)

نظام تحكم مغلق الحلقة باستخدام حاسوب صغير (التحكم في القوة/الإزاحة/التشوه)

عرض منحنى في الوقت الحقيقي (القوة-الزمن، القوة-الإزاحة، إلخ)

حساب تلقائي لأقصى قوة، وقوة الضغط، إلخ.

تخزين البيانات وتصديرها تلقائيًا (Excel/PDF)

تبديل أوضاع الاختبار متعددة المعايير (ISO/ASTM)

إنشاء وطباعة تقارير الاختبار تلقائيًا
