جهاز اختبار الضغط المؤازر الكهروهيدروليكي المُتحكم به بواسطة الحاسوب الصغير هو نظام اختبار عالي الأداء مصمم لتقييم مقاومة الضغط والخواص الميكانيكية لمواد مثل المعادن والخرسانة والأسمنت والصخور. يعتمد الجهاز على نظام تحميل مؤازر كهروهيدروليكي مع تحكم حاسوبي لضمان تنظيم دقيق للقوة، وتحميل مستقر، وجمع بيانات دقيقة. يُستخدم الجهاز على نطاق واسع في المختبرات وأقسام فحص الجودة، ويتوافق مع المعايير الدولية مثل ISO وASTM.

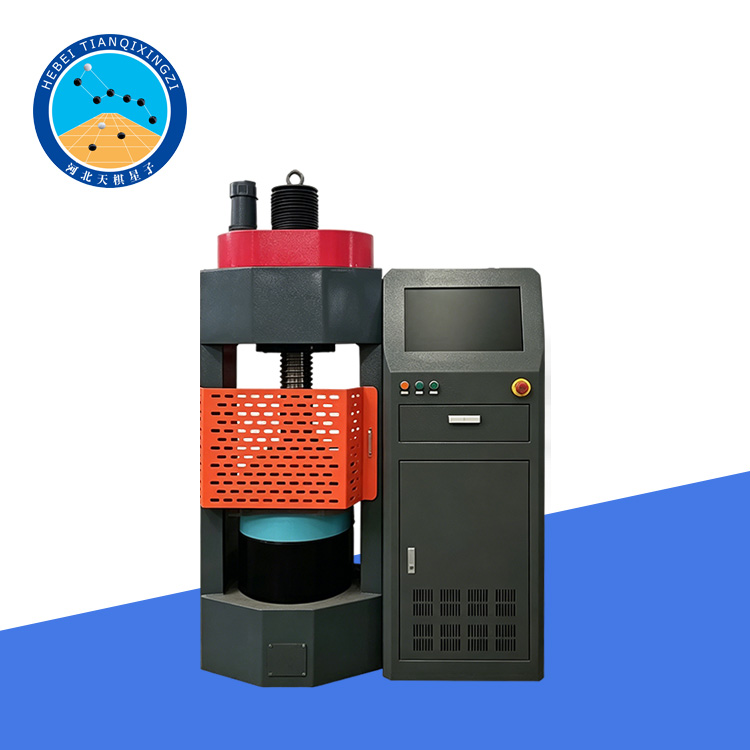

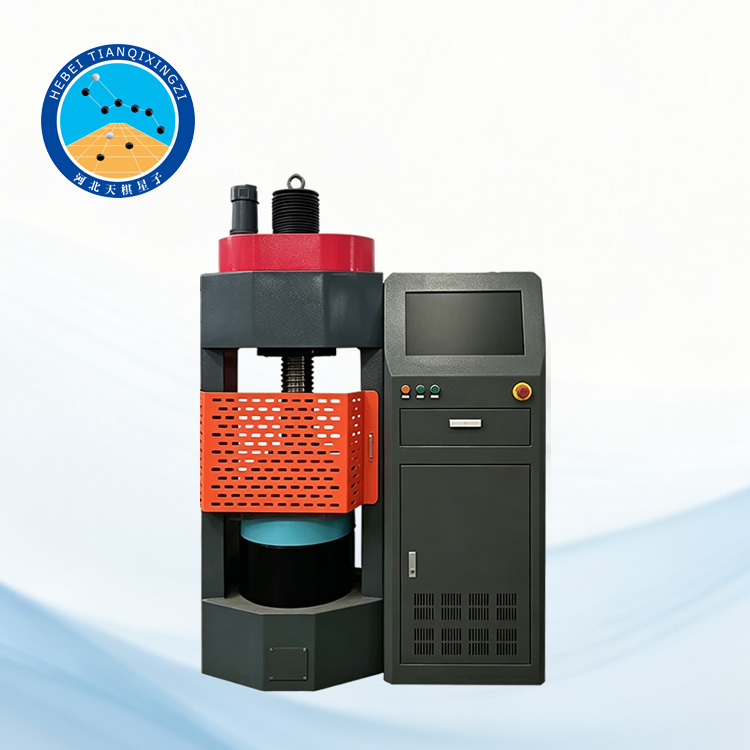

جهاز اختبار الضغط المؤازر الكهروهيدروليكي المُتحكم به بواسطة الكمبيوتر

الموديل: TDYE-1000KDH

أولاً: نظرة عامة على المنتج

جهاز اختبار الضغط المؤازر الكهروهيدروليكي المُتحكم به بواسطة الحاسوب الصغير هو نظام اختبار عالي الدقة مصمم لتقييم مقاومة الضغط والخواص الميكانيكية للخرسانة والأسمنت والصخور والمعادن. بفضل نظام التحكم المؤازر الكهروهيدروليكي المتطور وبرنامج جمع البيانات الحاسوبي، يوفر الجهاز تحكمًا دقيقًا في الحمل، وأداءً مستقرًا للاختبار، ونتائج اختبار موثوقة.

يستخدم على نطاق واسع في مختبرات البناء والجامعات ومعاهد البحوث ومراكز فحص الجودة ومصنعي المواد ومنظمات الاختبار الهندسية لأغراض مراقبة الجودة الروتينية وتطبيقات البحث العلمي.

ثانياً: المعايير المرجعية أو المعايير المطبقة

GB/T 7314-2005 - المواد المعدنية - اختبار الضغط عند درجة حرارة الغرفة

GB/T 50081-2002 - معيار طرق اختبار الخواص الميكانيكية للخرسانة العادية

GB/T 50266-2013 - معيار طرق اختبار كتل الصخور الهندسية

ASTM C39 / C39M — مقاومة الضغط لعينات الخرسانة الأسطوانية

EN 12390-3 — اختبار الخرسانة المتصلبة – مقاومة الضغط لعينات الاختبار

ثالثًا: المواصفات الفنية

أقصى قوة اختبار: ١٠٠٠ كيلو نيوتن

فئة الدقة: الفئة ١

خطأ القوة النسبية: في حدود ±١٪

نطاق قياس القوة: ١٪ - ١٠٠٪ من النطاق الكامل

دقة قياس القوة: ١/٣٥٠٠٠٠ من أقصى حمل

الهيكل الرئيسي: فولاذ مصبوب متكامل

قالب خرساني (صخري) مرن: قابل للتمدد

المسافة بين الأعمدة (مم): ٣١٠

المسافة بين لوحتي الضغط العلوية والسفلية (مم): ٣٢٠

أبعاد لوحتي الضغط (مم): العلوية: ٢٥٠ مم، السفلية: ٢٦٠ × ٢٨٠ مم

شوط المكبس (مم): ٣٠

معدل تحميل قوة الاختبار (كيلو نيوتن/ثانية): ٠٫٠٢٪ - ٢٪ من النطاق الكامل/ثانية

التحكم في اتجاه حركة المكبس: أسطوانة هيدروليكية أحادية الاتجاه

الأبعاد الخارجية (الطول × العرض × الارتفاع مم): ١٢٠٠ × ٦٥٠ × ١٩٠٠

إجمالي القدرة (كيلوواط): 6

الوزن (كجم): 1080

رابعاً: خصائص المنتج

1. يستخدم نظام تحكم هيدروليكي كهربائي عالي الأداء لتحقيق تحكم آلي وضبط دقيق لقوة الاختبار، مما يضمن عملية اختبار مستقرة وموثوقة.

2. يقوم الحاسوب بجمع وعرض بيانات الاختبار في الوقت الفعلي، ويكمل تلقائيًا معالجة البيانات، ورسم المنحنيات، وتحليل النتائج، وإعداد تقارير الاختبار، مما يحسن كفاءة العمل.

3. يغطي نطاق قياس قوة الاختبار كامل المدى دون الحاجة إلى تغيير النطاق، ويتميز بدقة قياس عالية، ما يفي بمتطلبات مختلف الاختبارات القياسية.

4. تعتمد الوحدة الرئيسية تصميمًا متكاملًا من الفولاذ المصبوب، ما يمنحها صلابة عالية وقدرة تحمل كبيرة ومقاومة ممتازة للتشوه، ويضمن تشغيلًا مستقرًا على المدى الطويل.

٥. يمكن تهيئة أجهزة استشعار الإزاحة، وأجهزة قياس التشوه، وأنظمة اختبار معامل المرونة وفقًا لاحتياجات المستخدم لتحقيق وظائف اختبار أداء ميكانيكي أكثر شمولًا.

٦. يتميز البرنامج بواجهة سهلة الاستخدام، ويدعم وظائف مثل ضبط معايير الاختبار، والمراقبة الآنية، وتخزين البيانات، والاستعلام عن السجلات التاريخية، وطباعة التقارير.
