صُممت آلة الاختبار الشاملة الكهروهيدروليكية المؤازرة (طراز مركز الاختبار) لتقييم دقيق للخواص الميكانيكية للمواد تحت ظروف تحميل مختلفة. تدعم هذه الآلة نطاقًا واسعًا من الاختبارات، بما في ذلك الشد والضغط والانحناء والقص، وهي قابلة للتطبيق على المواد المعدنية وغير المعدنية. بفضل نظام التحكم الدقيق في القوة وقياس البيانات الموثوق، تضمن هذه الآلة نتائج اختبار متسقة. وهي مناسبة تمامًا للاستخدام في المختبرات وهيئات التفتيش ومراكز الأبحاث المتخصصة في تحليل المواد وتقييم الجودة.

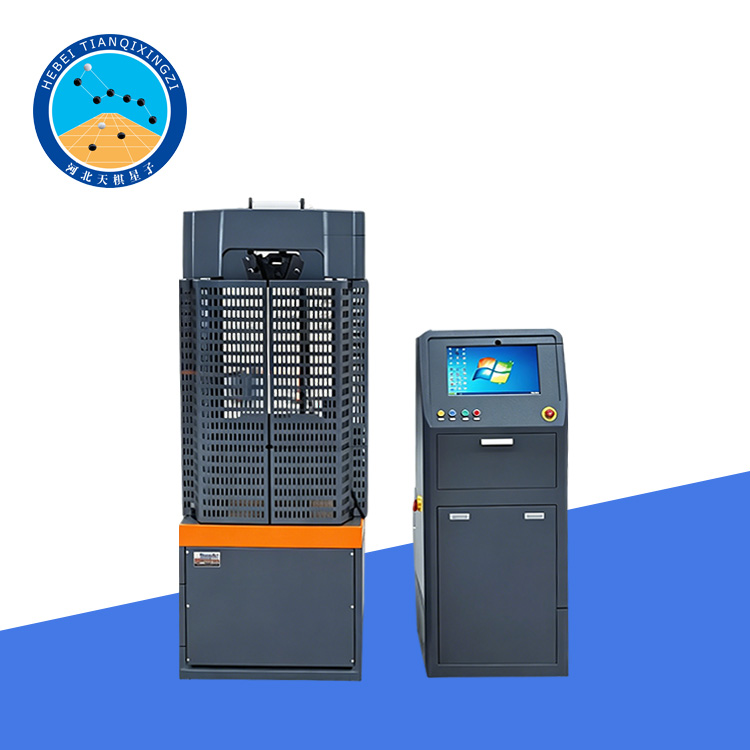

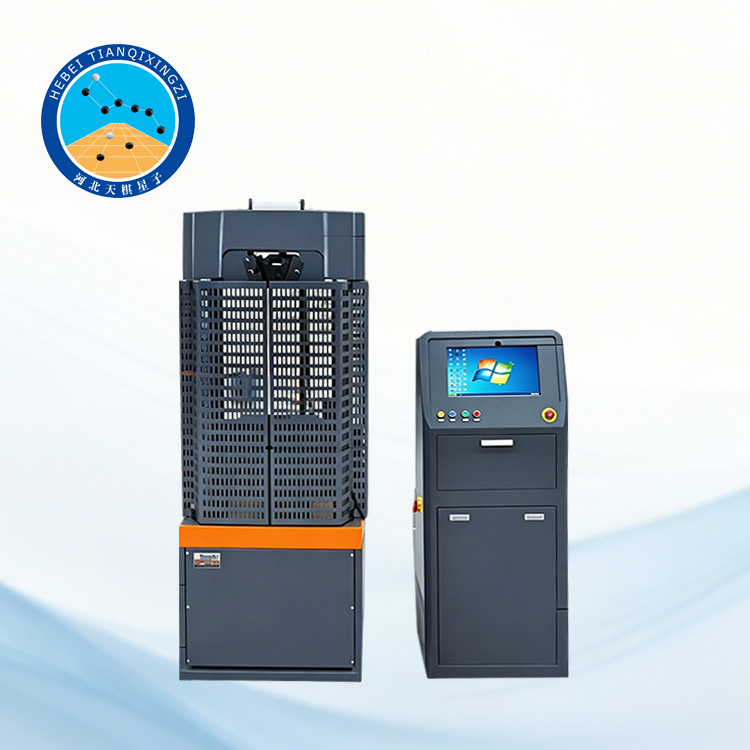

آلة اختبار عالمية بسيرفو هيدروليكي كهربائي (طراز مركز الاختبارات)

الموديل: TDWSJ-2000D

أولاً: نظرة عامة على المنتج

صُممت آلة الاختبار الشاملة الكهروهيدروليكية المؤازرة (طراز مركز الاختبار) لاختبار الأداء الميكانيكي للمواد المعدنية وغير المعدنية تحت أحمال الشد والضغط والانحناء والقص. وتُستخدم على نطاق واسع في مختبرات فحص المواد، ومراكز اختبار جودة البناء، والجامعات، ومعاهد البحوث لإجراء تحليل موثوق للمواد وتقييم قوتها.

يوفر النظام تحميلًا هيدروليكيًا مستقرًا، وأداء تحكم دقيقًا، وجمعًا دقيقًا للبيانات، مما يضمن نتائج اختبار متسقة وقابلة للتكرار للتطبيقات الهندسية والعلمية.

ثانياً: المعايير المطبقة

GB/T228 طريقة اختبار الشد للمعادن

GB/T7314 طريقة اختبار الضغط للمعادن

GB/T50081 معيار الخواص الميكانيكية للخرسانة العادية

طرق اختبار مكافئة لـ ISO و ASTM (الامتثال اختياري حسب التكوين)

ثالثًا: النماذج المتاحة

WSJ-100D; WSJ-300D; WSJ-600D; WSJ-1000D; WSJ-2000D

رابعاً: المعايير الفنية

أقصى قوة اختبار: ٢٠٠٠ كيلو نيوتن

فئة الدقة: الفئة ١

أقصى مسافة شد (بما في ذلك شوط المكبس): ٧٥٠ مم

نطاق سُمك العينة المسطحة: ١٥-٤٠ مم

نطاق قطر العينة الدائرية: ٢٠-٦٠ مم

أقصى مسافة بين لوحتي الضغط: ٥٥٠ مم

نطاق امتداد دعامة الانحناء: ٥٠-٣٠٠ مم

شوط المكبس: ٢٠٠ مم

قدرة محرك مضخة الزيت: ١٫٥ كيلوواط

قدرة محرك الرفع العرضي: ٠٫٥٥ كيلوواط

نطاق قياس القوة: ٠-٢٠٠٠ كيلو نيوتن

الوزن الإجمالي: ٤٢٠٠ كجم

خامساً: متطلبات التركيب

لضمان التشغيل المستقر ودقة القياس، يلزم تركيب الجهاز بشكل صحيح:

١. تخطيط الأساسات وفقًا لرسم التركيب

٢. تثبيت مسامير التثبيت وصب الخرسانة في المرحلة الأولى

٣. تسوية الجهاز وتشغيل النظام

٤. صب الخرسانة المسلحة في المرحلة الثانية لتحقيق الاستقرار النهائي

سادساً: السمات الهيكلية

هيكل إطاري عالي الصلابة بأربعة أعمدة

تصميم لولبي مزدوج لتحميل مستقر

نظام تحميل هيدروليكي عالي القوة

شبكة حماية أمان لضمان سلامة المشغل

هيكل ميكانيكي متين مناسب للتشغيل طويل الأمد

نظام محاذاة دقيق لنتائج اختبار دقيقة

سابعاً: مزايا المنتج

دقة عالية وأداء مستقر

مناسب لاختبارات المواد المتعددة

هيكل قوي لاختبارات التحمل الشاقة

سهولة التشغيل مع نظام تحكم هيدروليكي موثوق

مثالي لمراكز الاختبار ومؤسسات فحص الجودة

عمر خدمة طويل مع متطلبات صيانة منخفضة
