هذا النظام هو حل اختبار عالي الدقة يُستخدم لتحليل استجابة المواد لأنواع مختلفة من الإجهادات الميكانيكية. يوفر تحكمًا مستقرًا ودقيقًا أثناء الاختبار، مما يضمن نتائج موثوقة لتقييم القوة والمتانة. وهو مناسب لكل من البيئات البحثية والصناعية، ويُستخدم على نطاق واسع في فحص المواد، والتحقق من المنتجات، والتحليل الهندسي.

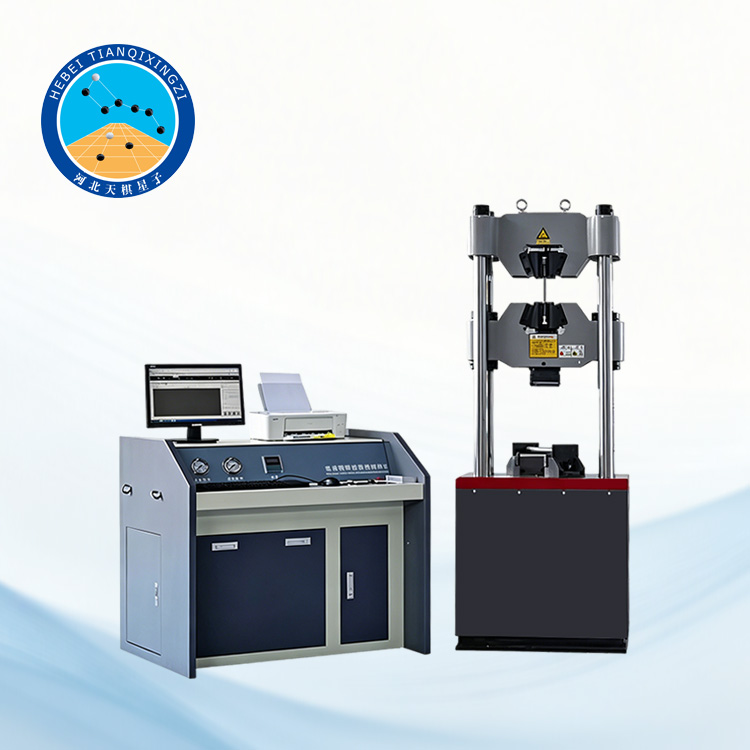

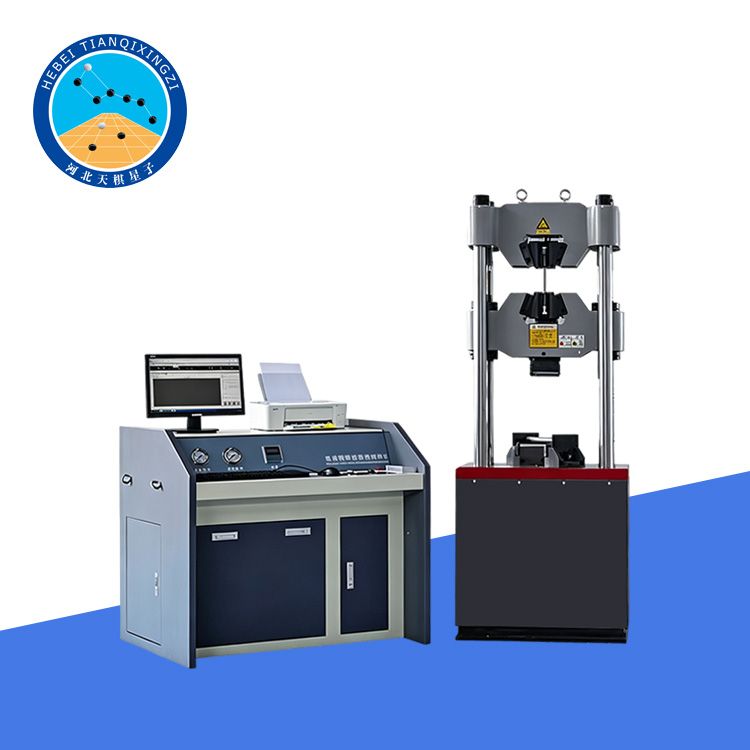

آلة اختبار عالمية سيرفو هيدروليكية(الطراز القياسي لمواقع البناء)

الموديل: TDWAW-100B

أولاً: تفاصيل المنتج

تُستخدم آلة الاختبار الشاملة الكهروهيدروليكية المؤازرة، التي يتم التحكم فيها بواسطة الحاسوب، بشكل أساسي لاختبار الخواص الميكانيكية للمواد المعدنية وغير المعدنية والمواد المركبة والمنتجات ذات الصلة، بما في ذلك اختبارات الشد والضغط والانحناء والقص. كما يمكنها إجراء الاختبارات ومعالجة البيانات وفقًا لمعايير مختلفة مثل GB وISO وJIS وASTM وDIN والمواصفات التي يحددها المستخدم.

تُستخدم هذه الآلة على نطاق واسع في صناعات متنوعة كصناعة الطيران والفضاء، والتصنيع الميكانيكي، وصناعة الأسلاك والكابلات، والمطاط والبلاستيك، ومواد البناء، وذلك لفحص المواد وتحليلها. وهي تُعدّ جهاز اختبار مثاليًا لمراكز الأبحاث، والجامعات، والمؤسسات الصناعية والتعدينية، وإدارات الإشراف الفني، وهيئات فحص السلع، وهيئات التحكيم.

ثانياً: الميزات

1. تعتمد آلة الاختبار هذه على صمام مؤازر كهروهيدروليكي عالي الدقة يتم التحكم فيه بواسطة نظام حاسوبي لتشغيل أسطوانة هيدروليكية دقيقة. يتيح ذلك التحكم التلقائي في قوة الاختبار والإزاحة والتشوه في أوضاع متعددة، ويُستخدم لاختبار الشد والضغط والانحناء والالتواء للعينات، مما يضمن أداءً موثوقًا ودقيقًا.

2. تتوفر الآلة الرئيسية بأربعة تكوينات هيكلية: الأنواع A وB وC وE:

النوع أ: هيكل أسطواني علوي، حيث يُحرّك المكبس إطار المقبض العلوي، بينما يُحرّك المقبض السفلي بواسطة نظام تروس دودي.

النوع ب: هيكل أسطواني سفلي، حيث يُحرّك المكبس إطار المقبض السفلي، بينما يُحرّك المقبض السفلي بواسطة آلية سلسلة.

النوع ج: هيكل أسطواني سفلي، حيث يُحرّك المكبس إطار التثبيت العلوي، بينما يُحرّك إطار التثبيت السفلي نظام تروس دودي مركزي.

النوع هـ: هيكل أسطواني سفلي مُطوّر حديثًا يعتمد على تقنية MTS المتقدمة (الولايات المتحدة الأمريكية). يُمكن ترقيته إلى جهاز اختبار ديناميكي باستبدال البرمجيات ووحدات التحكم، مما يُتيح له أداء وظائف متعددة.

3. نظام تثبيت هيدروليكي مستقل، يستخدم وحدات ضخ هيدروليكية أصلية مستوردة وصمامات هيدروليكية أصلية. يضمن هذا النظام تشغيلاً هادئاً ومستقراً، وتثبيت العينة بإحكام دون انزلاق أثناء الاختبار.

4. يضمن نظام التحميل الهيدروليكي المؤازر المستقل، الذي يستخدم وحدات ضخ هيدروليكية أصلية مستوردة وصمامات هيدروليكية أصلية، وصمامات مؤازرة كهروهيدروليكية عالية الدقة وواسعة التردد، دقة عالية وكفاءة عالية وضوضاء منخفضة واستجابة سريعة للنظام.

5. يُستخدم نظام حاسوبي مُصنّع من علامة تجارية معروفة لإتمام عملية ضبط المعايير، والتحكم في عملية الاختبار، وجمع البيانات، ومعالجتها، وتحليلها، وتخزينها، وعرضها أثناء عملية الاختبار. تشمل بيانات الاختبار نقاط الخضوع العليا والسفلى، وقوة الشد، وقوة الكسر، ومعامل المرونة، والاستطالة عند نقاط مختلفة، وδ0.2، وغيرها. يضمن نظام التحكم والقياس دقة عالية.

٦- مزود ببرنامج اختبار شامل مخصص يعمل بنظام ويندوز، يقيس النظام معايير أداء المواد وفقًا للمعايير ذات الصلة أو متطلبات المستخدم. يقوم البرنامج بتحليل البيانات إحصائيًا ومعالجتها، ويُخرج ويطبع منحنيات وتقارير الاختبار المطلوبة. كما يتميز البرنامج بوظائف تكبير المنحنيات ومقارنتها واستعراضها، مما يجعل التشغيل ذكيًا وسهلًا.

7. تم دمج قاعدة بيانات اختبار قوية تم إنشاؤها ذاتيًا، مما يسمح بحفظ بيانات الاختبار والاستعلام عنها واسترجاعها في أي وقت، ويتيح نقل البيانات وتحويلها عبر الشبكات المحلية (LAN) والإنترنت.

٨. يتميز النظام بوظيفة تحكم يدوية سهلة الاستخدام ذات حلقة مفتوحة، مما يوفر تشغيلاً مباشراً وسريعاً وفعالاً.

٩. تم اعتماد مضخم عالي الدقة، مما يتيح قياس القوة بستة نطاقات (أربعة نطاقات للأجهزة من النوعين أ و ب) مع تبديل تلقائي، لضمان أداء دقيق ومستقر وموثوق.

10. يتوفر التحكم التلقائي الكامل (أو اليدوي) في قوة الاختبار، والشوط، والإجهاد، ومعدل الانفعال، مما يتيح إجراء اختبارات الشد والضغط والانحناء لمختلف المواد.

ثالثًا: المعايير الفنية

قوة الاختبار: ١٠٠ كيلو نيوتن

نطاق قياس قوة الاختبار: ١٠-١٠٠ كيلو نيوتن

الخطأ النسبي لقراءة قوة الاختبار: ≤ ±١٪ من القيمة المقاسة

دقة قياس قوة الاختبار: ٠.٠١ كيلو نيوتن

دقة قياس الإزاحة: 0.01 مم

دقة قياس التشوه: 0.01 مم

مسافة اختبار الشد: 550 مم

مسافة اختبار الضغط: 380 مم

شوط المكبس: ١٥٠ مم

نطاق قطر تثبيت العينة الدائرية: ٦-٢٦ مم

نطاق سُمك تثبيت العينة المسطحة: ٠-١٥ مم

عرض تثبيت العينة المسطحة: 70 مم

قطر اللوح: 160 مم

المسافة بين نقطتين في اختبار الانحناء: 450 مم

عرض بكرة دعم الانحناء: ١٢٠ مم

قطر بكرة دعم الانحناء: ٣٠ مم

سرعة حركة المكبس: ٥٠ مم/دقيقة

طريقة التثبيت: تثبيت يدوي

الأبعاد الكلية للجهاز الرئيسي: 720 × 580 × 1950 مم

أبعاد هيكل التحميل (خزانة قياس القوة): 1000 × 700 × 1400 مم

الوزن: 1900 كجم
