جهاز الاختبار الشامل المُتحكم به بواسطة الحاسوب هو نظام مختبري عالي الدقة مصمم لتقييم السلوك الميكانيكي للمواد تحت ظروف تحميل مختلفة. يوفر الجهاز قياسًا دقيقًا ومستقرًا للقوة والإزاحة والتشوه، مما يجعله مناسبًا لمراقبة الجودة وتطوير المنتجات والتطبيقات البحثية في مجموعة واسعة من المواد الصناعية.

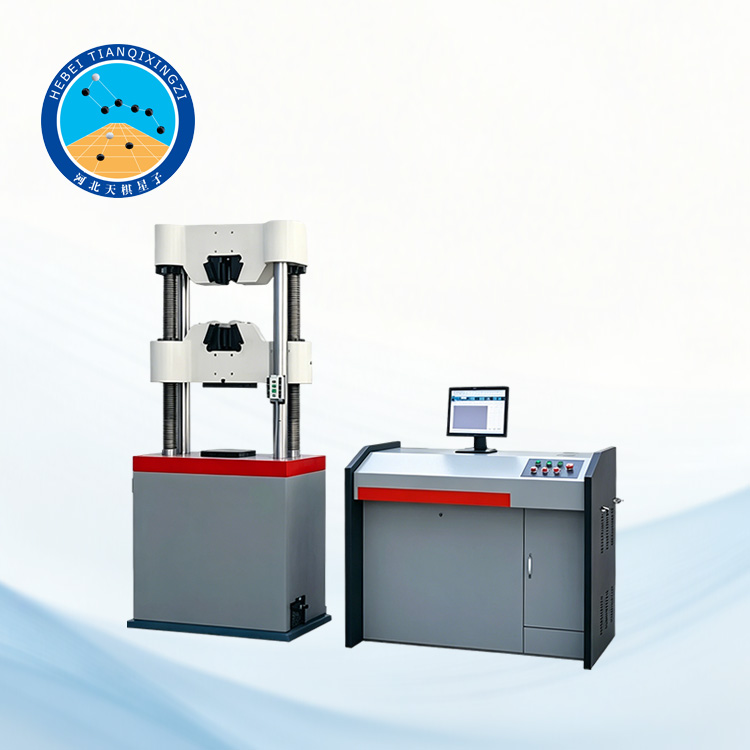

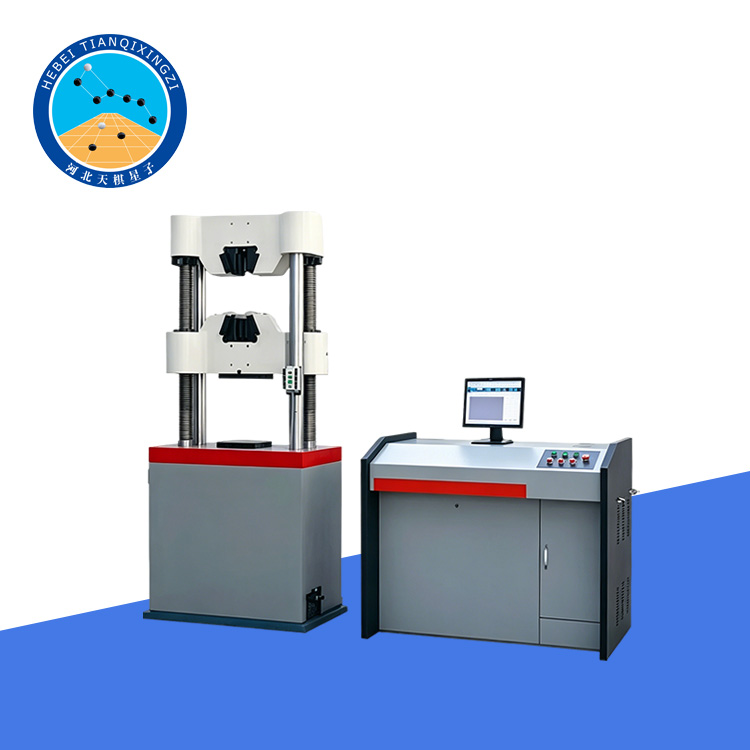

آلة اختبار عالمية يتم التحكم بها بالحاسوب

الموديل: TDWEW-100B

أولاً: مقدمة عن المنتج

تُستخدم آلة الاختبار العالمية الهيدروليكية ذات الشاشة العريضة والمتحكم بها بالحاسوب بشكل أساسي لإجراء اختبارات الشد والضغط والانحناء والقص للمواد المعدنية. ومع إضافة بعض الملحقات والتجهيزات البسيطة، يمكن استخدامها أيضًا لاختبار الخشب والأسمنت والخرسانة والمطاط ومنتجاتها ذات الصلة.تعتمد الآلة تصميمًا به أسطوانة هيدروليكية مثبتة في الجزء العلوي. يقع حيز اختبار الشد في الجزء السفلي من الهيكل الرئيسي، بينما يقع حيز اختبارات الضغط والانحناء بين قاعدة الأسطوانة العلوية وقاعدة الماسك السفلية. ويتم ضبط مساحة اختبار الشد عن طريق تحريك قاعدة الماسك السفلية.

المعايير المطبقة: GB/T 228-2002، ISO 6892-1، ASTM E8/E8M، ISO 6892-2، ASTM A370

ثانياً: الميزات

1. تعتمد آلة الاختبار الهيدروليكية العالمية المزودة بشاشة حاسوب على نظام تحكم يدوي بصمام هيدروليكي لتشغيل أسطوانة هيدروليكية دقيقة. وتتيح هذه الآلة التحكم اليدوي في قوة الاختبار والإزاحة والتشوه في أوضاع متعددة، وتُستخدم لاختبار الشد والضغط والانحناء والالتواء للعينات.

2. يُستخدم نظام حاسوبي مُصنّع من علامة تجارية معروفة لإتمام عملية ضبط المعايير، وجمع البيانات، ومعالجتها، وتحليلها، وتخزينها، وعرضها أثناء عملية الاختبار. تشمل بيانات الاختبار نقاط الخضوع العليا والسفلى، وقوة الشد، وقوة الكسر، ومعامل المرونة، والاستطالة عند نقاط مختلفة. يضمن نظام التحكم والقياس دقة عالية.

3. مزودًا ببرنامج اختبار شامل مخصص يعمل بنظام ويندوز، يستطيع النظام قياس معايير أداء المواد وفقًا للمعايير ذات الصلة أو متطلبات المستخدم. يقوم البرنامج بتحليل البيانات إحصائيًا ومعالجتها، ويُخرج ويطبع منحنيات وتقارير اختبار متنوعة. كما يتميز البرنامج بوظائف تكبير المنحنيات ومقارنتها واستعراضها، مما يجعل التشغيل ذكيًا وسهلًا.

٤. قاعدة بيانات اختبار قوية مُصممة ذاتيًا تتيح حفظ بيانات الاختبار والاستعلام عنها واسترجاعها في أي وقت.

٥. مُجهز بمُضخِّم عالي الدقة، يُتيح التبديل التلقائي بين أربعة نطاقات لقياس القوة، مما يضمن أداءً دقيقًا ومستقرًا وموثوقًا.

٦. يتضمن وظيفة تشخيص ذاتي قوية وميزات حماية شاملة.

ثالثًا: المعايير الفنية

قوة الاختبار: ١٠٠ كيلو نيوتن

دقة الجهاز: الفئة ١

دقة مؤشر قوة الاختبار: ≤ ±١٪

نطاق قياس قوة الاختبار: من ٢٪ إلى ١٠٠٪ من النطاق الكامل

طريقة التثبيت: تثبيت هيدروليكي (أو تثبيت يدوي)

نطاق قطر تثبيت العينة الدائرية: من ٤ إلى ٣٢ مم

نطاق سُمك تثبيت العينة المسطحة: 0-15 مم

عرض تثبيت العينة المسطحة: 70 مم

مسافة اختبار الشد: 620 مم

مساحة اختبار الضغط: ٥٨٠ مم

الأبعاد الكلية لخزانة التحكم: ١٢٠٠ × ٦٢٠ × ٨٥٠ مم

الأبعاد الكلية للجهاز الرئيسي: ٧٣٠ × ٥٩٠ × ٢٠٠٠ مم

قدرة المحرك: ٢.١ كيلوواط

وزن الماكينة الرئيسي: ١٥٠٠ كجم

المسافة الصافية بين الأعمدة: ٤٦٠ مم

قطر لوحتي الثني العلوية والسفلية: ١٥٠ مم

المسافة بين بكرات دعم الثني: ٣٠٠ مم

عرض بكرة دعم الانحناء: ١٤٠ مم

مدى الانحناء المسموح به: ١٤٠ مم

شوط المكبس: ٢٠٠ مم

سرعة حركة المكبس: حوالي ٨٠ مم/دقيقة

سرعة ضبط مساحة الاختبار: حوالي ١٥٠ مم/دقيقة
