تعتمد الآلة نظام قياس قوة التحميل، وتتميز بشاشة LCD تعرض في الوقت الفعلي قوة الاختبار، وسرعة التحميل، ونقطتي الخضوع العليا والسفلى، ومنحنى القوة مع الزمن. تتميز القراءات بسهولتها ودقتها العالية. ويتغير منحنى الاختبار تلقائيًا وفقًا لتغيرات القوة والزمن.

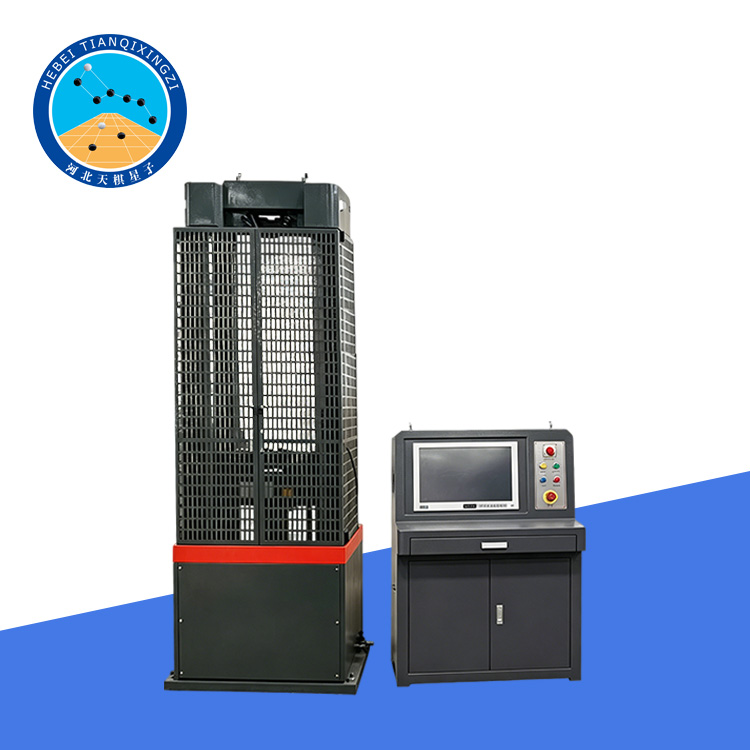

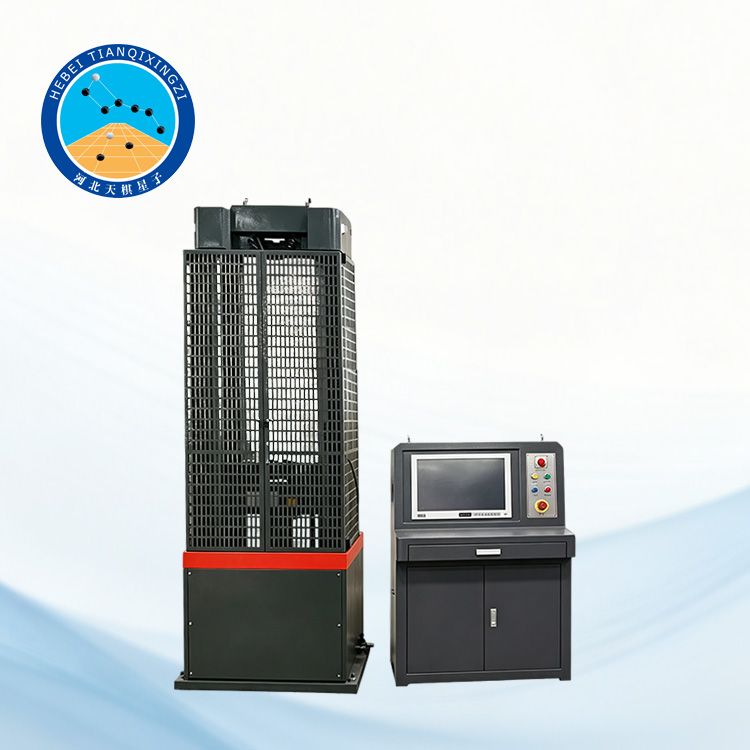

آلة اختبار عالمية عالية الأداء للجدائل الفولاذية

الموديل: TDGWEW-1000B

أولاً: التطبيق

صُممت آلة الاختبار هذه لإجراء اختبارات الشد والضغط والانحناء والقص على مختلف المواد المعدنية وغير المعدنية. ويمكن تزويدها بمقياس استطالة ونظام قياس إزاحة لتطبيقات الاختبار المتقدمة. كما أنها قادرة على تخزين بيانات تصل إلى 1000 عينة، مع إمكانية استرجاعها بسهولة باستخدام رقم العينة.

المعايير المطبقة أو المرجعية: ISO 15630-3، ISO 6892-1، ISO 7500-1، ASTM A416، ASTM E4.

ثانيًا: تشمل الميزات الإضافية ما يلي:

تتبع سرعة التحميل

حماية من الحمل الزائد

حماية من انقطاع التيار الكهربائي

ساعة تعمل في الوقت الفعلي

طابعة صغيرة مدمجة

واجهة اتصال للربط مع جهاز كمبيوتر

اتصال شبكي لنقل وإخراج بيانات الاختبار والمنحنيات عن بُعد عبر شبكة محلية (LAN)

صُممت هذه الآلة خصيصًا لاختبار قوة شد أسلاك الفولاذ المُسبقة الإجهاد، ويمكن استخدامها أيضًا لاختبار قوة شد حديد التسليح، مع أن اختبار أسلاك الفولاذ هو استخدامها الأساسي. تتوفر آلات اختبار مُخصصة غير قياسية عند الطلب.

ملاحظة: يجب تأريض الجهاز بشكل صحيح لتجنب الصدمات الكهربائية.

ثالثًا: المعايير الفنية

أقصى قوة اختبار: ١٠٠٠ كيلو نيوتن

نطاق القياس: ٠-٢٠٠ كيلو نيوتن، ٠-٥٠٠ كيلو نيوتن، ٠-١٠٠٠ كيلو نيوتن

الخطأ النسبي لمؤشر قياس القوة (%): ±١

أقصى مسافة بين لوحتي الضغط العلوية والسفلية (مم): ١٠٠٠

أقصى مسافة بين فكي الشد (مم): ١٠٠٠

المسافة بين بكرات الدعم في اختبار الانحناء (مم): ٥٠-٧٠٠

قطر سلك الفولاذ (مم): ٨-٣٢

قطر تثبيت العينة الدائرية (مم): ٢٠-٦٠

سُمك تثبيت العينة المسطحة (مم): ٠-٤٠

عرض تثبيت العينة المسطحة (مم): ≤100

قطر عينة القص (مم): 0-30

المسافة الفعالة بين الدعامات (مم): 650

شوط المكبس (مم): ٢٥٠

قدرة المحرك (كيلوواط): ٢٫١٥

أبعاد الوحدة الرئيسية (مم): ١٠٠٠ × ٧٠٠ × ٢٩٣٠

أبعاد خزانة التحكم بمصدر الزيت (مم): ١٠٨٠ × ٦٥٠ × ١٢٠٠

الوزن (تقريبًا) (كجم): ٣٥٠٠

رابعاً: ملخص مزايا المنتج

معدات اختبار أسلاك الفولاذ الاحترافية؛

مصممة لتحمل قوة اختبار عالية تصل إلى 1000 كيلو نيوتن؛

اختبارات متعددة الوظائف تشمل الشد والضغط والانحناء والقص؛

شاشة عرض LCD تعرض عملية الاختبار في الوقت الفعلي؛

وظائف شاملة لتخزين البيانات وطباعتها؛

يدعم الاتصال بالشبكة وإخراج البيانات عن بُعد؛

متوافق مع المعايير الدولية مثل ISO و ASTM و GB؛

حلول مصممة خصيصًا لتلبية احتياجات العملاء المحددة.

خامساً: خدمة ما بعد البيع

تقديم خدمات تركيب وتشغيل المعدات؛

تقديم خدمات التدريب على التشغيل؛

تقديم الدعم الفني والإرشاد عن بُعد؛

توفير قطع الغيار على المدى الطويل؛

توفير حلول لتحديث وتطوير المعدات؛

تقديم خدمات استشارية فنية مدى الحياة.
