يمكن تجهيز هذه الآلة بأجهزة قياس خاصة لاختبار معامل المرونة وقياس أقصى استطالة كلية. كما يمكن تزويدها اختيارياً بغرف بيئية لإجراء اختبارات الشد في درجات حرارة عالية ومنخفضة، واختبارات الضغط، وغيرها من ظروف الاختبار المتخصصة.

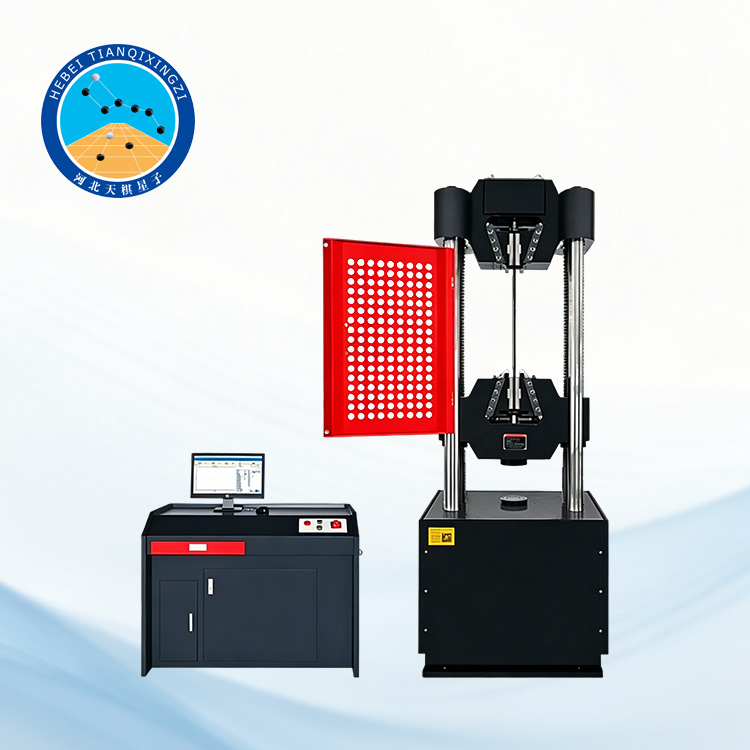

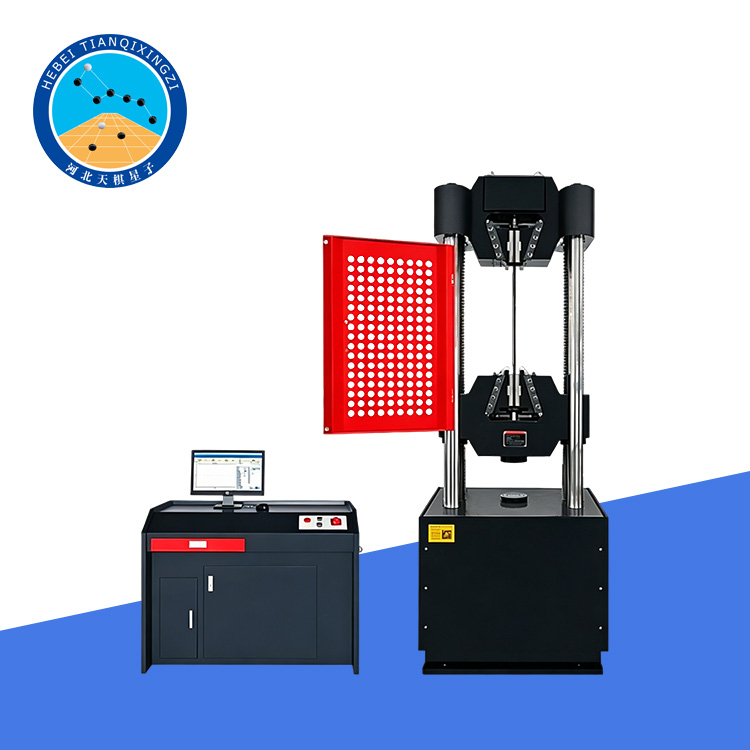

آلة اختبار عالمية للفتائل الفولاذية بالتحكم الحاسوبي

الموديل: TDGWAW-600D

أولاً: مقدمة

صُممت آلة اختبار الأسلاك الفولاذية العالمية التي يتم التحكم فيها بواسطة الكمبيوتر لإجراء اختبارات الشد والضغط والانحناء على المواد المعدنية وغير المعدنية وأجزاء المنتجات والمكونات والعناصر الهيكلية والعينات القياسية لتقييم خصائصها الميكانيكية. وهي تستخدم على نطاق واسع في صناعات مثل الصلب والمعادن ومواد البناء والتشييد ومراكز فحص الجودة وهندسة الري والطاقة الكهرومائية وبناء الطرق السريعة والجسور، بالإضافة إلى معاهد البحوث والجامعات.

المعايير المطبقة أو المرجعية: ISO 15630-3، ISO 6892-1، ISO 7500-1، ASTM A416، ASTM E4

ثانياً: وصف النظام

1. الهيكل الرئيسي

يعتمد الهيكل الرئيسي على بنية أسطوانة هيدروليكية سفلية. تقع مساحة اختبار الشد في الجزء العلوي من الجهاز، بينما تقع مساحة اختبار الضغط والانحناء بين العارضة السفلية وطاولة العمل في الجزء العلوي من الهيكل الرئيسي.

2. نظام النقل

يقوم محرك الرفع الخاص بالعارضة السفلية بتحريك النظام من خلال مخفض سرعة وآلية نقل سلسلة وزوج من براغي التوجيه، مما يتيح ضبطًا دقيقًا لمساحات اختبار الشد والضغط.

3. نظام التحكم

يمثل نظام التحكم الرقمي بالكامل مستوىً عالياً من تكنولوجيا التحكم الحديثة. فهو يُمكّن من التحكم الحلقي المغلق في قوة الاختبار، وتشوه العينة، وإزاحة المكبس، وعملية الاختبار.

يوفر النظام أوضاع تحكم متعددة، تشمل التحكم في معدل الإجهاد الثابت، والتحكم في معدل الانفعال الثابت، والتحكم في معدل الحمل الثابت، والتحكم في معدل الإزاحة الثابت، وتثبيت الحمل، وتثبيت الإزاحة. كما يتميز بعرض فوري على الشاشة لقوة الاختبار، والقيمة القصوى، وتشوه العينة، وإزاحة المكبس، ومنحنيات الاختبار.

بفضل التشغيل الكامل القائم على الماوس ونظام الخبراء الذكي لتكوين وضع التحكم، يتيح النظام إعدادًا مرنًا لاستراتيجيات التحكم والتبديل السلس بين أوضاع التحكم المختلفة، مما يضمن أقصى قدر من المرونة التشغيلية.

ثالثًا: المعايير الفنية

أقصى قوة اختبار: 600 كيلو نيوتن

نطاق القياس: من 2% إلى 100% من أقصى قوة اختبار

نطاق التحكم في معدل الإجهاد الثابت: من 2 إلى 60 نيوتن/مم²·ث

نطاق التحكم في معدل الانفعال الثابت: من 0.00025/ث إلى 0.0025/ث

نطاق التحكم في معدل الإزاحة الثابت: 0.5–50 مم/دقيقة

طريقة التثبيت: التثبيت الهيدروليكي

نطاق قطر تثبيت العينة الدائرية: 6–40 مم

نطاق سُمك تثبيت العينة المسطحة: 0-30 مم

أقصى مسافة لاختبار الشد: 590 مم

أقصى مسافة لاختبار الضغط: 500 مم

رابعاً: خصائص المنتج

1. هيكل إطار عالي الصلابة، مقاومة عالية للتشوه

2. نظام تحكم رقمي كامل ذو حلقة مغلقة، دقة اختبار عالية

3. نظام تثبيت هيدروليكي، تثبيت مستقر وموثوق

4. أوضاع تحكم متعددة، قابلة للتكيف مع معايير الاختبار المعقدة

٥. نظام اختبار قابل للتوسيع للبيئات ذات درجات الحرارة العالية والمنخفضة

٦. يدعم طرق اختبار متعددة وفقًا للمعايير الدولية (GB / ISO / ASTM)

٧. معالجة البيانات تلقائيًا، مع إمكانية إخراج تقارير الاختبار
