جهاز اختبار عالمي مُتحكم به بواسطة حاسوب دقيق (UTM) لاختبار الشد والضغط والانحناء والقص للمعادن والبلاستيك والمطاط والمواد المركبة. مُجهز بمستشعر حمل عالي الدقة، وشاشة عرض LCDفي الوقت الفعلي، ووحدة تخزين بيانات، ووحدة تحليل منحنيات، ومقياس استطالة اختياري، ويُستخدم على نطاق واسع في المختبرات والجامعات ومراكز الأبحاث وأقسام مراقبة الجودة.

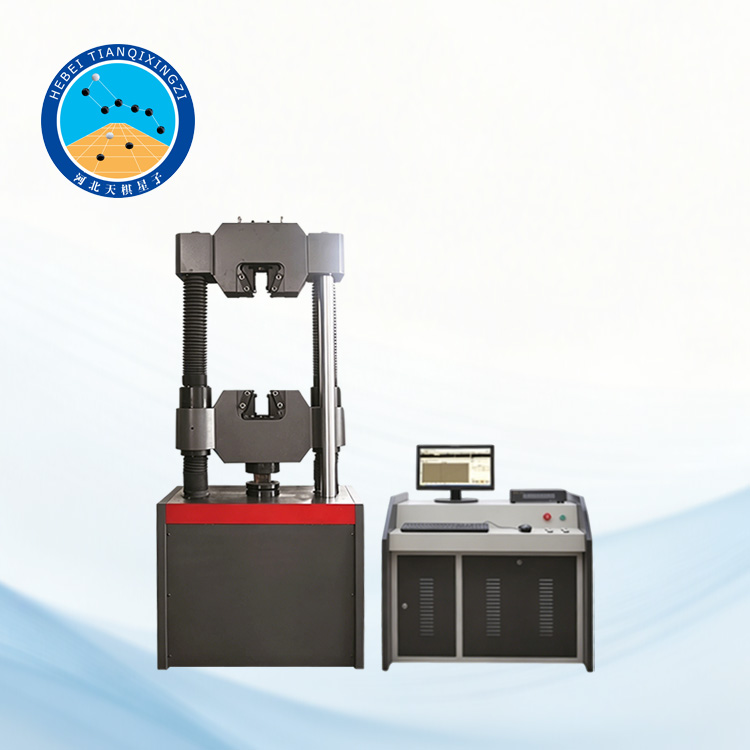

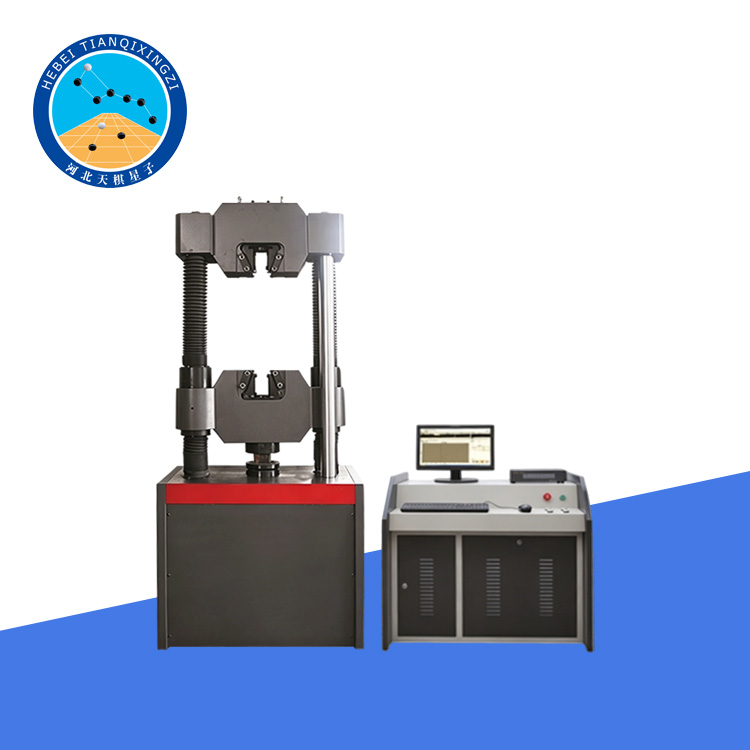

لة اختبار عالمية يتم التحكم فيها بواسطة الحاسوب الدقيق

الموديل: TDWE-2000B

أولاً: مقدمة عن المنتج

صُممت آلة الاختبار الشاملة المُتحكم بها بواسطة الحاسوب لإجراء اختبارات الشد والضغط والانحناء والقص على نطاق واسع من المواد المعدنية وغير المعدنية. وهي مزودة بمستشعر حمل عالي الدقة لقياس القوة، بينما توفر شاشة LCD مراقبة فورية لقوة الاختبار ومعدل التحميل ونقاط الخضوع العليا والسفلى ومنحنى القوة مع الزمن.

تتميز الآلة بسهولة التشغيل ودقة عالية وتعديل تلقائي للمنحنى وفقًا لتغيرات الحمل والزمن، مما يضمن تحليلًا واضحًا وفعالًا للاختبار. ويمكن تزويدها بنظام قياس التمدد والإزاحة لإجراء اختبارات أكثر شمولًا لتشوه المواد.

يستطيع النظام تخزين ما يصل إلى 1000 سجل اختبار، ويمكن استرجاعها بسهولة باستخدام رقم العينة. تشمل الميزات الإضافية تتبع معدل التحميل، والحماية من الحمل الزائد، والحماية من انقطاع التيار الكهربائي، ووظيفة الساعة في الوقت الفعلي، وطابعة صغيرة مدمجة لإخراج نتائج الاختبار فورًا.

يتوفر منفذ اتصال للربط بنظام حاسوبي. كما يمكن ربط الجهاز بشبكة محلية (LAN)، مما يتيح نقل بيانات الاختبار ومنحنياتها عن بُعد وإدارتها مركزيًا.

المعايير المطبقة:

ISO 7500-1: المواد المعدنية - التحقق من آلات اختبار الشد أحادي المحور الساكن

ASTM E4: الممارسات القياسية للتحقق من قوة آلات الاختبار

ثانياً: المعايير الفنية

أقصى قوة اختبار: ٢٠٠٠ كيلو نيوتن

دقة مؤشر جهاز الاختبار: الفئة ١

أقصى مسافة بين مشابك الشد (بما في ذلك شوط المكبس): ٧٥٠ مم

سُمك تثبيت العينة المسطحة: ١٥-٥٠ مم

قطر تثبيت العينة الدائرية: 20-60 مم

أقصى مسافة بين لوحتي الضغط العلوية والسفلية: 550 مم

المسافة بين نقطتي الدعم أثناء اختبار الانحناء: 50-300 مم

شوط المكبس العامل: 200 مم

قدرة محرك مضخة الزيت: ١٫٥ كيلوواط

قدرة محرك رفع العارضة المتحركة: ٠٫٥٥ كيلوواط

نطاق القياس: ٠-٢٠٠٠ كيلو نيوتن

الوزن الإجمالي للتعبئة: ٦٫٥ طن

تفاصيل التركيب:

١- رسم الأساسات

٢- تركيب مسامير التثبيت وصب الخرسانة الأولي

٣- التركيب والتشغيل والتسوية

٤- صب الخرسانة الثاني

ثالثًا: مزايا المنتج

قوة اختبار قصوى تصل إلى 2000 كيلو نيوتن، مناسبة لاختبار المواد عالية المقاومة؛

دقة قياس فائقة، ونتائج اختبار موثوقة؛

عرض فوري لبيانات الاختبار والمنحنيات على شاشة LCD؛

يدعم تخزين واسترجاع 1000 مجموعة بيانات؛

يدعم توسيع نطاق قياس التمدد والإزاحة؛

طابعة صغيرة مدمجة للطباعة في الموقع؛

يدعم الاتصال بالكمبيوتر ونقل البيانات عبر الشبكة المحلية؛

وظائف حماية شاملة من الحمل الزائد وانقطاع التيار الكهربائي؛

يُستخدم على نطاق واسع في المختبرات، ومراكز البحوث، وهيئات فحص الجودة، والمؤسسات الصناعية.
