صُممت آلة اختبار المواد الكهروهيدروليكية الشاملة لإجراء اختبارات الشد والضغط والانحناء على مجموعة واسعة من المواد، مثل المعادن ومواد البناء والمواد المركبة. وتتميز بتطبيق حمل ثابت، وقياس دقيق للقوة، وإخراج بيانات موثوق، مما يجعلها مثالية لمراقبة الجودة، ومختبرات الأبحاث، وتطبيقات اختبار المواد الصناعية.

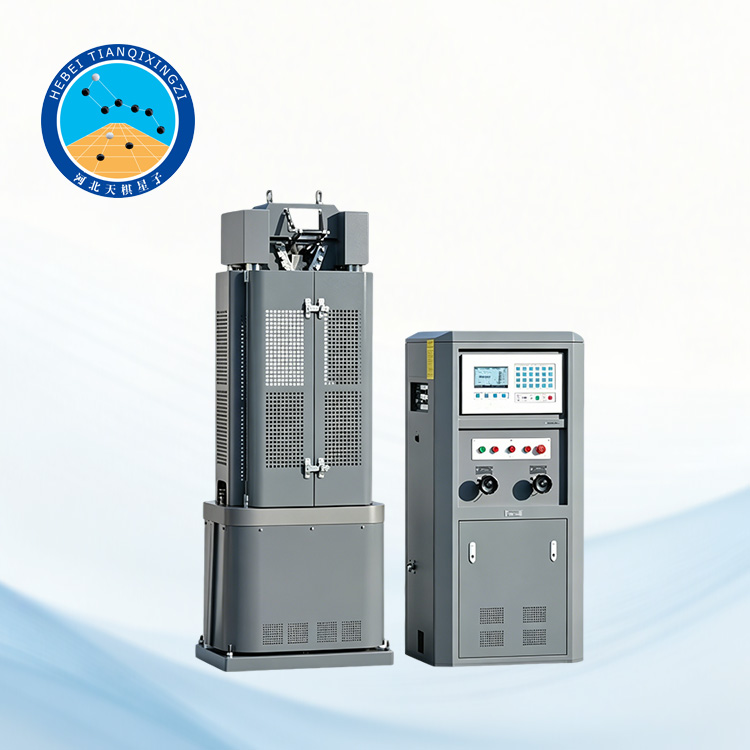

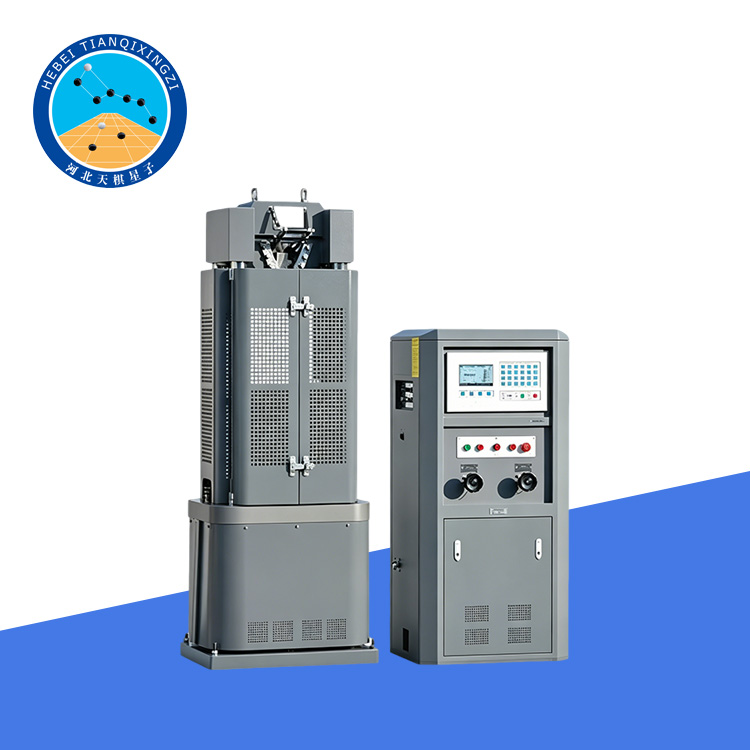

آلة اختبار المواد الشاملة الكهروهيدروليكية

الموديل: TDWE-100B

أولاً: مقدمة عن المنتج

تُستخدم هذه السلسلة من آلات الاختبار بشكل أساسي لاختبارات الشد والضغط والانحناء للمواد المعدنية، وهي مزودة بوحدة ثني بارد لإجراء الاختبارات التقنية على المواد المعدنية. ولذلك، تلبي هذه الآلة متطلبات الاختبار في المؤسسات البحثية، ووحدات البنية التحتية، وقطاعات المعادن، والصناعات الميكانيكية، ومختلف المختبرات التعليمية.

تعتمد آلة الاختبار على هيكل أسطواني هيدروليكي سفلي مع تحميل هيدروليكي، وقياس قوة يعتمد على مستشعرات، وشاشة عرض رقمية للقوة. ويمكن تعديل سرعة التحميل يدويًا. تتميز الآلة بسهولة التشغيل، وثبات الأداء، والأمان، والموثوقية. تتكون هذه السلسلة من جزأين مستقلين: وحدة رئيسية ووحدة قياس القوة، ويعتمد نظام التحكم على نظام عرض قائم على الأجهزة.

المعايير المطبقة أو المتوافقة معها: GB/T228، GB/T2611، GB/T16826، ISO 6892-1، ISO 7500-1، ASTM A370، ASTM E4.

ثانياً: المعايير الفنية

أقصى قوة اختبار: ١٠٠

فئة دقة جهاز الاختبار: الفئة ١

أقصى مسافة بين فكي الشد (بما في ذلك شوط المكبس): ٥٠٠ مم

المسافة الفعالة بين الأعمدة: ٢٧٠ مم

سُمك تثبيت العينة المسطحة: ٠-١٥ مم

أقصى عرض لتثبيت العينة المسطحة: ٥٨ مم

قطر تثبيت العينة الدائرية: من ٠ إلى ٢٢ مم

أقصى مسافة بين لوحتي الضغط العلوية والسفلية: ٤٣٠ مم

قطر لوحة الضغط: ١٠٠ مم

المسافة بين دعامتين أثناء اختبار الانحناء: 30-300 مم

أقصى عرض لبكرات الدعم لاختبار الانحناء: 140 مم

أقصى ارتفاع لاختبار الانحناء: 90 مم

قطر المكبس × شوطه: 80 مم × 150 مم

سرعة رفع طاولة العمل: 0-170 مم/دقيقة

سرعة رفع رأس الرفع: 240 مم/دقيقة

قدرة محرك مضخة الزيت: 1.1 كيلوواط

قدرة محرك رفع رأس الرفع: 0.55 كيلوواط

طريقة التثبيت: هيدروليكي / يدوي

أبعاد الوحدة الرئيسية (بدون شوط): 650 × 620 × 1750 مم

أبعاد الوحدة المساعدة: 500 × 700 × 1500 مم

أبعاد تغليف الوحدة الرئيسية: 900 × 710 × 2030 مم

أبعاد تغليف الوحدة المساعدة: 1050 × 870 × 1700 مم

وزن التغليف (الوحدة الرئيسية / وحدة قياس القوة مع الملحقات): 900 / 400 كجم

رابعاً: خصائص المعدات

يستخدم نظام تحميل هيدروليكي لضمان إخراج ثابت وموثوق؛

شاشة عرض رقمية للقوة لقياس دقيق وسهل الفهم؛

سرعة تحميل قابلة للتعديل لتلبية احتياجات الاختبار المختلفة؛

صلابة هيكلية عالية لضمان استقرار طويل الأمد؛

مزود بمشابك متنوعة لتناسب مختلف العينات؛

تصميم شامل للحماية والسلامة لضمان التشغيل الموثوق.

خامساً: مزايا المعدات

استقرار عالٍ للنظام الهيدروليكي؛

نطاق واسع من المواد القابلة للتطبيق (المعادن، مواد البناء، إلخ)؛

بنية متينة ومعدل أعطال منخفض؛

فعالية عالية من حيث التكلفة، مناسبة للاختبارات المعملية والصناعية؛

نطاق واسع من التطبيقات (علم المعادن، البناء، البحث العلمي، الجامعات).
