تعتمد الآلة نظام تحميل كهروهيدروليكي، وهي مزودة بمستشعر حمل عالي الدقة. وتتميز بعرض معدل التحميل، والحفاظ على ذروة الحمل بعد الانهيار، وتخزين البيانات، والطباعة، ووظائف الاستعلام، وحساب قوة الضغط تلقائيًا.

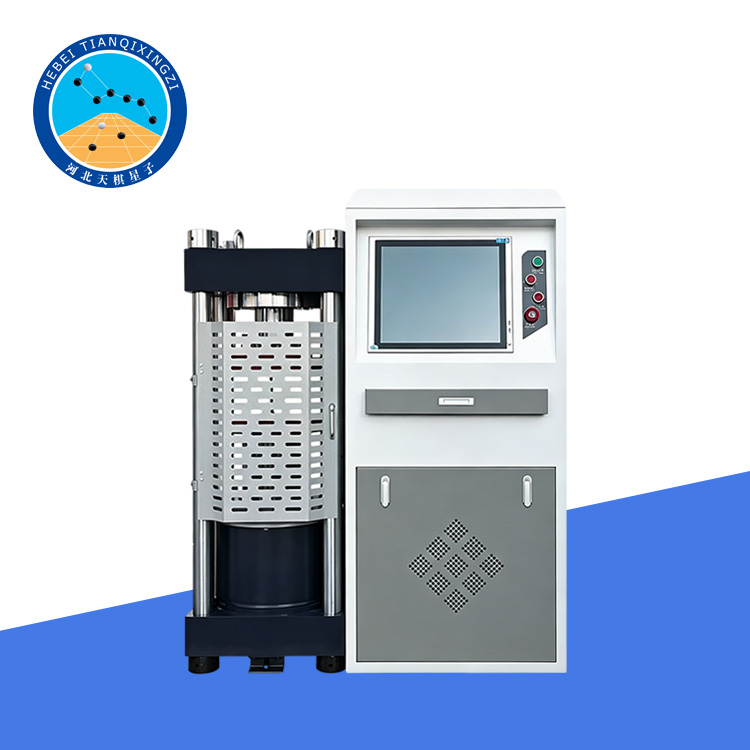

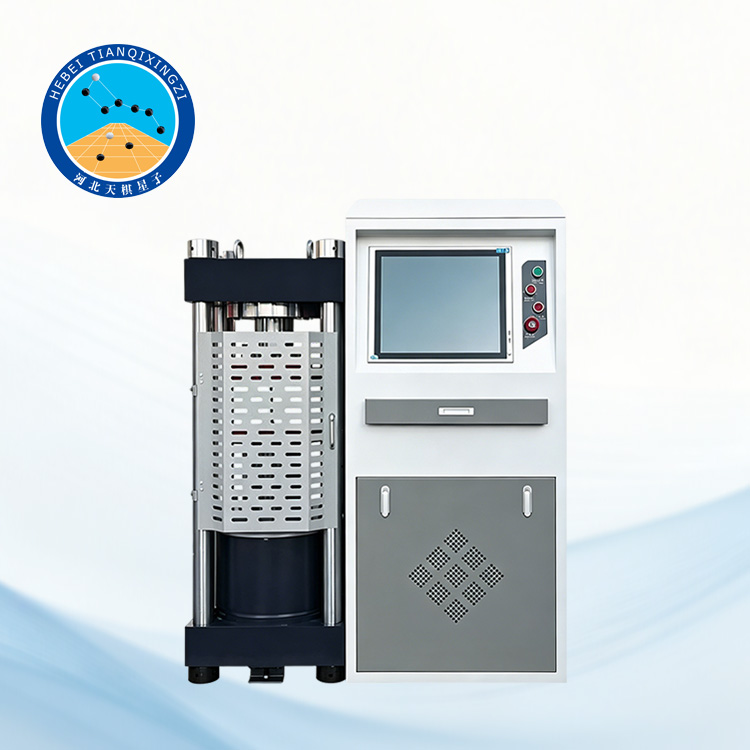

آلة اختبار الضغط الرقمية الأوتوماتيكية بالكامل

الموديل: TDYE-2000A

أولاً: مقدمة عن المنتج

تُستخدم آلة اختبار الضغط هذه بشكل رئيسي لتحديد مقاومة الضغط لمواد البناء مثل الطوب والحجر والخرسانة. وهي تُستخدم على نطاق واسع في الهندسة الإنشائية، وإنتاج مواد البناء، وكذلك في مشاريع الطرق السريعة والجسور، وتُعد من المعدات الأساسية لاختبار الخواص الميكانيكية للمواد.

يتوافق الجهاز مع معيار GB/T 50081-2002 "معيار طرق اختبار الخواص الميكانيكية للخرسانة العادية"، ويتوافق مع معيار GB/T 3159-2008 "آلات الاختبار الهيدروليكية الشاملة". كما أنه يستند إلى معايير دولية تشمل ASTM C39/C39M وISO 7500-1 وASTM E4 وEN 12390-3.

ثانياً: هيكل الآلة

يتكوّن هيكل الجهاز من أربعة أعمدة تربط بين جسم الأسطوانة والعارضة العلوية لتشكيل هيكل متكامل. يتم تركيب لولب ضبط (مسمار قيادة) على العارضة العلوية. يمكن تعديل الارتفاع الحر لآلة الاختبار من خلال عجلة يدوية كبيرة وآلية لولبية مع صامولة. يتم تركيب مقعد كروي ولوح ضغط علوي في الطرف السفلي لقضيب اللولب.

يتم تثبيت اللوح السفلي على مكبس الأسطوانة الهيدروليكية. عندما تلامس العينة اللوح العلوي، يمكن للمقعد الكروي الخاص باللوح العلوي أن يقوم بالمحاذاة الذاتية تلقائيًا لضمان التوازن، مما يسمح للعينة بالحفاظ على تلامس مستوٍ مع اللوحين العلوي والسفلي أثناء الاختبار.

تم نقش خطوط تحديد الموضع على اللوح السفلي للمساعدة في محاذاة العينة، ويجب وضع العينة وفقًا لهذه الخطوط أثناء الاختبار.

تم تركيب غطاء مقاوم للغبار أسفل اللوح السفلي لمنع دخول الغبار إلى الأسطوانة الهيدروليكية بشكل فعال أثناء حركة المكبس، مما يحمي جسم الأسطوانة والأختام من التلف. كما تم تركيب جهاز إحكام بين المكبس والأسطوانة لمنع تسرب الزيت الهيدروليكي. وحتى في حالات التسرب البسيط للزيت، تقوم أخدود زيت حلقي وقناة تصريف في الجزء العلوي من الأسطوانة بإعادة الزيت إلى خزان الزيت الرئيسي.

ثانيًا: المعايير الفنية الرئيسية

1. أقصى حمولة: 2000 كيلو نيوتن

2. فئة جهاز الاختبار: الفئة 1

3. أدنى دقة قياس: 0.1 كيلو نيوتن

4. أقصى مسافة بين لوحتي التحميل: 320 مم

5. أبعاد اللوحين العلوي والسفلي: 220 × 250 مم

٦. قطر المكبس / أقصى شوط: ٢٥٠ × ٣٠ مم

٧. قدرة المحرك: ٠٫٧٥ كيلوواط

٨. جهد الدخل: ٣٨٠ فولت ±١٠٪، ٥٠ هرتز

٩. الأبعاد الكلية: ٨٨٠ × ٤٨٠ × ١٤٠٠ مم

١٠. الوزن الصافي: ٧٥٠ كجم

رابعاً: خصائص المنتج

1. نظام تحميل كهروهيدروليكي، تشغيل مستقر وموثوق

2. قياس دقيق لقوة الحساس، بيانات دقيقة

3. وظيفة تثبيت القيمة القصوى، تسجيل تلقائي لحمل الكسر

4. عرض رقمي لعملية التحميل ونتائج الاختبار

٥. يدعم تخزين البيانات واسترجاعها وطباعتها

٦. يحسب قوة الضغط تلقائيًا، مما يحسن كفاءة الاختبار

٧. هيكل متين، مناسب للاستخدام المكثف طويل الأمد
