يمكن تصنيف جهاز الاختبار هذا إلى نوعين حسب طريقة التحميل: النوع الهيدروليكي الكهربائي والنوع المؤازر الهيدروليكي الكهربائي (التحميل الثابت). وبحسب تكوين نظام التحكم، يمكن تقسيمه أيضاً إلى أربع فئات: النوع ذو الشاشة الرقمية (S)، والنوع ذو الشاشة الهيدروليكية (Y)، والنوع المحوسب (D)، والنوع الذي يجمع بين اختبار الانحناء والضغط للأسمنت (Z).

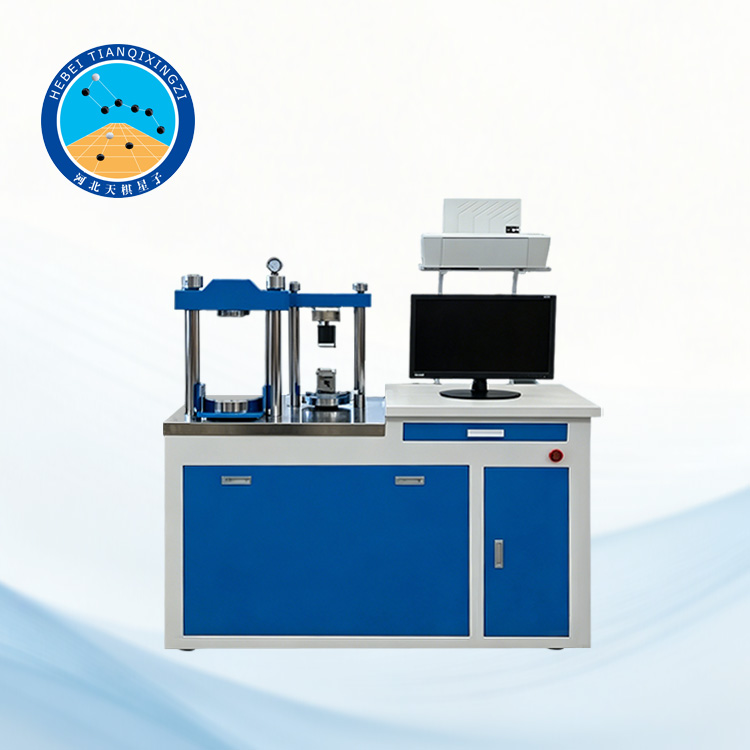

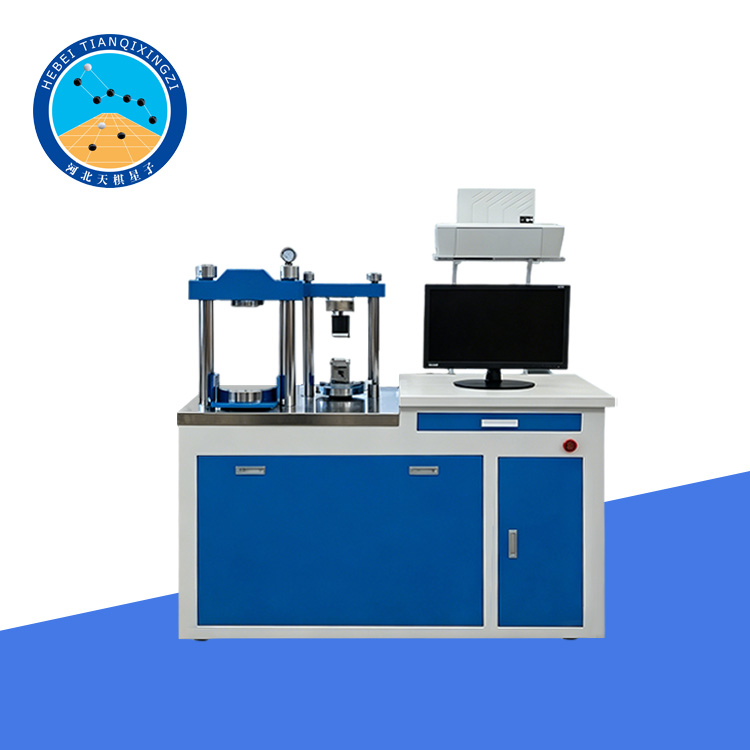

آلة اختبار ضغط وانحناء الأسمنت

الموديل: TDYE-300DZ

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع آلة اختبار الانحناء والضغط للأسمنت وفقًا لمتطلبات JT/T 946-2014 “مواد (عوامل) الحقن للقنوات سابقة الإجهاد في هندسة الطرق السريعة”، الصادر عن وزارة النقل في جمهورية الصين الشعبية، وبشكل خاص البند 4.2 “أداء عجينة الأسمنت”.تُعد هذه آلة الاختبار مناسبة لتحديد مقاومة الانحناء لعينات الخرسانة بأبعاد 100×100×400 مم و150×150×550 مم، بالإضافة إلى مقاومة الضغط للأسمنت والمونة ومواد البناء الأخرى.

المعايير الدولية المرجعية أو المطبقة: ASTM C109، EN 196-1، ISO 679، ASTM C1107، ISO 7500-1، ASTM E4.

ثانياً: المعايير الفنية

1. سعة التحميل: 300 كيلو نيوتن

2. فئة الدقة: الفئة 1

3. نطاق قياس القوة: 30-300 كيلو نيوتن

4. الحد الأدنى للدقة: 0.1 كيلو نيوتن

5. جهد تشغيل الجهاز: 220 فولت ±10%

٦. جهد تشغيل المحرك: ٣٨٠ فولت ±١٠٪

٧. قدرة المحرك: ٠٫٧٥ كيلوواط

٨. نسبة الخطأ في القراءة: ±١٪

٩. الضغط الهيدروليكي: ٢٥ ميجا باسكال

١٠. قطر بكرة الدعم المرنة: ٣٠ مم

١١. المسافة الرأسية الصافية بين بكرات الانحناء العلوية والسفلية: ١٦٥ مم

١٢. المسافة المركزية بين بكرات مقاومة الانحناء العلوية: ١٥٠ مم

١٣. المسافة المركزية بين بكرات مقاومة الانحناء السفلية: ٤٥٠ مم

١٤. قطر صفيحة الضغط: ١٦٠ مم

١٥. المسافة الصافية بين صفيحتي الضغط العلوية والسفلية: ١٨٠ مم

١٦. قطر المكبس × شوطه: ١٢٥ × ١٠٠ مم

١٧. الأبعاد الكلية: ٨٤٠ × ٥٣٠ × ١٤٥٠ مم

١٨. الوزن الصافي: ٤٠٠ كجم

ثالثًا: الميزات

تصميم ثنائي الوظائف لاختبار مقاومة الانحناء والضغط؛

نظام تحميل هيدروليكي يضمن تطبيق قوة ثابت وسلس؛

وضع تحميل بإجهاد ثابت لدقة اختبار عالية؛

قياس دقيق للحمل مع عرض رقمي فوري؛

سهولة التشغيل مع نظام تحكم آلي في عملية الاختبار؛

صلابة هيكلية عالية لأداء مستقر طويل الأمد؛

مناسب للاستخدام في المختبرات وتطبيقات فحص الجودة؛

يتوفر نظام اختياري لاكتساب البيانات والطباعة المحوسبة.

رابعاً: مبدأ العمل (موجز)

تُطبّق الآلة ضغطًا هيدروليكيًا عبر نظام مكبس لتوليد حمل مُتحكّم به على العينة. وينتقل الحمل عبر ألواح ضغط أو بكرات انحناء، ويقيس النظام باستمرار القوة والتشوه لتحديد خصائص قوة المادة.
