يستخدم الجهاز مجسات عالية الدقة لجمع قيم قوة الاختبار في الوقت الفعلي، ثم يرسلها إلى نظام حاسوبي صناعي لمعالجة البيانات وتحليلها. يقوم النظام تلقائيًا بحساب خصائص المادة الميكانيكية، وإنشاء منحنيات وتقارير الاختبار، مما يحقق عملية اختبار مؤتمتة بالكامل.

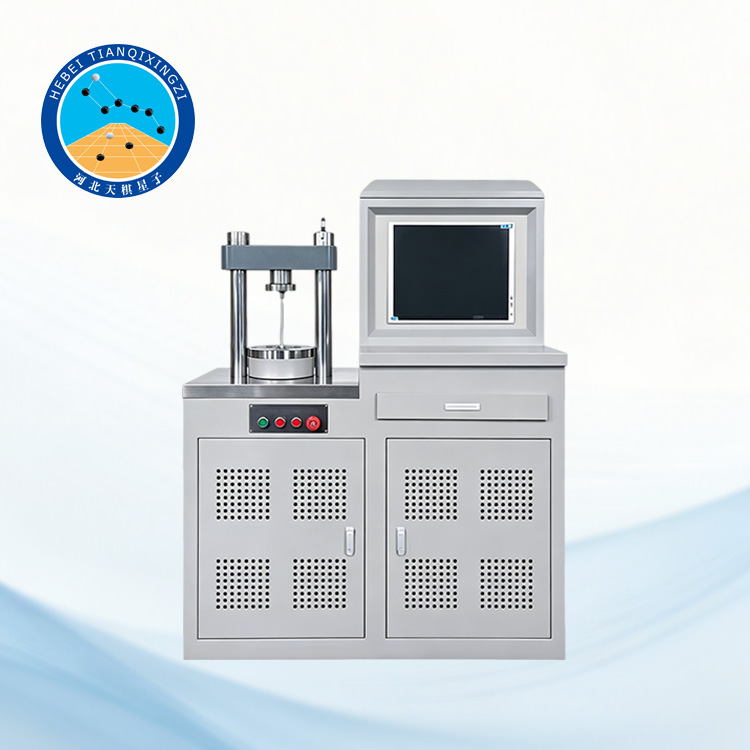

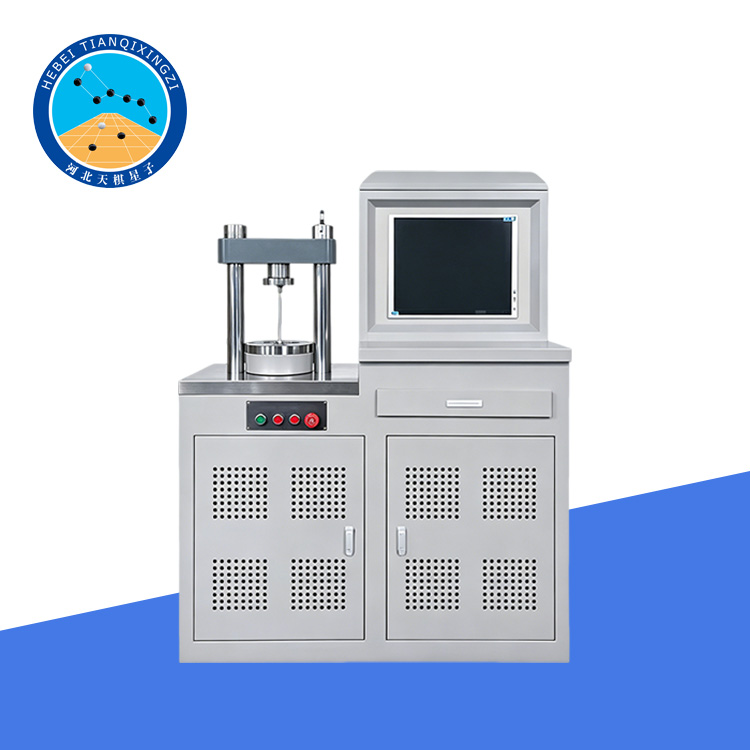

آلة اختبار الضغط بنظام السيرفو

الموديل: TDYE-300A

أولاً: مقدمة عن المنتج

تعتمد آلة اختبار الضغط بسعة 300 كيلو نيوتن على تقنية التحكم بالسيرفو المتقدمة ونظام تشغيل حاسوبي صناعي بشاشة كبيرة. تُستخدم بشكل رئيسي لاختبار مقاومة الضغط للأسمنت والخرسانة ومواد البناء الأخرى، كما يمكن استخدامها في أبحاث الخواص الميكانيكية للمواد وفحص الجودة.

يجمع هذا الجهاز بين نظام قياس وتحكم عالي الدقة ونظام تحميل هيدروليكي مستقر. يتميز بتشغيل ذكي، وقدرة فائقة على معالجة البيانات تلقائيًا، ونتائج اختبار مستقرة وموثوقة. يُستخدم الجهاز على نطاق واسع في هندسة الإنشاءات، وشركات تصنيع مواد البناء، ومؤسسات فحص الجودة، ومختبرات البحث العلمي.

ثانيًا: المعايير الفنية الرئيسية

1. أقصى قوة اختبار: 300 كيلو نيوتن

2. نطاق قياس قوة الاختبار: من 4% إلى 100% من النطاق الكامل

3. دقة الجهاز: أفضل من ±1%

4. خطأ سرعة التحميل: ±5%

5. سرعة التحميل: قياسية 2.4 كيلو نيوتن/ثانية (قابلة للتعديل)

٦. أقصى مسافة بين لوحتي الضغط: ١٨٠ مم

٧. حجم اللوح العلوي: ١٠٠ مم

٨. حجم اللوح السفلي: ١٨٥ مم

٩. الأبعاد الكلية: ١١٠٠ × ٤٣٠ × ١٤٧٠ مم

١٠. وزن الجهاز: ٣٧٠ كجم

١١. مصدر الطاقة: ٠٫٥٥ كيلوواط (نظام ثلاثي الأطوار بأربعة أسلاك)

ثالثًا: خصائص المنتج

1. يعتمد نظام التحكم المؤازر من هينغتيان، مزودًا بشاشة عرض كبيرة صناعية، لتشغيل سهل وبديهي.

2. مزود بمستشعر قوة عالي الدقة، يوفر حساسية عالية ويقضي بفعالية على أخطاء احتكاك الأسطوانة.

3. يستخدم نظام طاقة هيدروليكي منخفض الضوضاء، مما يضمن تشغيلًا سلسًا وهادئًا.

٤. يتميز بوظيفة حماية تسلسل الطور، مما يمنع بشكل فعال تلف المكونات الكهربائية الناتج عن تسلسل طور الطاقة غير الصحيح.

٥. جمع البيانات ومعالجتها تلقائيًا، مع دعم عرض المنحنيات وتخزين البيانات وطباعتها.

6. يدعم أوضاع اختبار متعددة لتلبية احتياجات اختبار المواد المختلفة.

رابعاً: مزايا المعدات

نظام تحكم مؤازر ذو حلقة مغلقة لزيادة دقة التحميل؛

نظام تحكم حاسوبي صناعي لتشغيل أكثر ذكاءً؛

تخزين البيانات وتصديرها تلقائيًا لتحسين كفاءة التجارب؛

هيكل صغير الحجم مناسب للاستخدام في المختبرات والمواقع الهندسية؛

تصميم منخفض الضوضاء يعزز راحة بيئة العمل؛

مستقر وموثوق، مناسب للاختبارات المستمرة طويلة الأمد.
