تم تصميم آلة اختبار الضغط بالإجهاد الثابت الأوتوماتيكية بالكامل والمتحكم بها بالحاسوب لإجراء اختبارات ضغط دقيقة ومستقرة لمواد البناء مثل الخرسانة والأسمنت والصخور. تتميز بنظام تحكم حاسوبي متقدم ونظام تحميل أوتوماتيكي، مما يضمن تطبيق إجهاد سلس ومستمر أثناء عملية الاختبار.

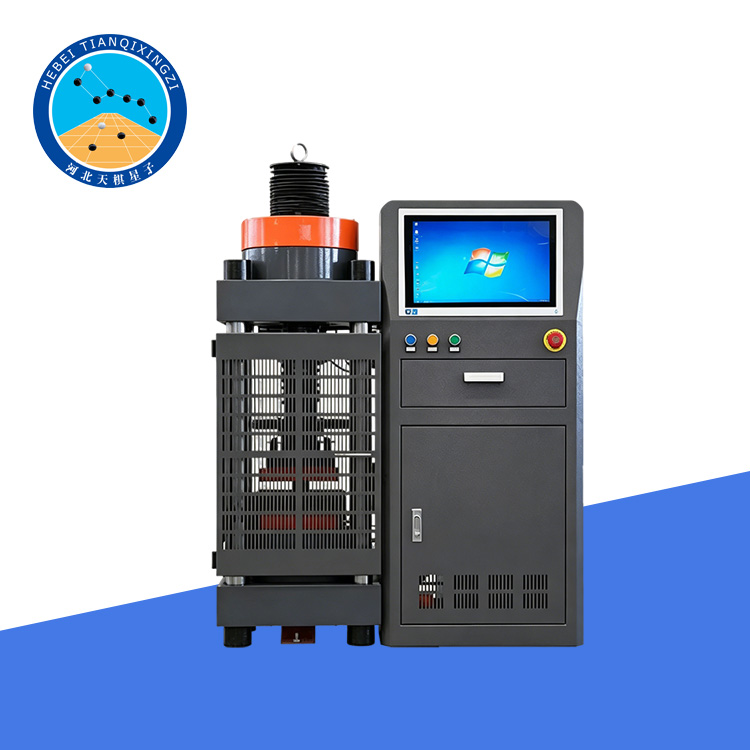

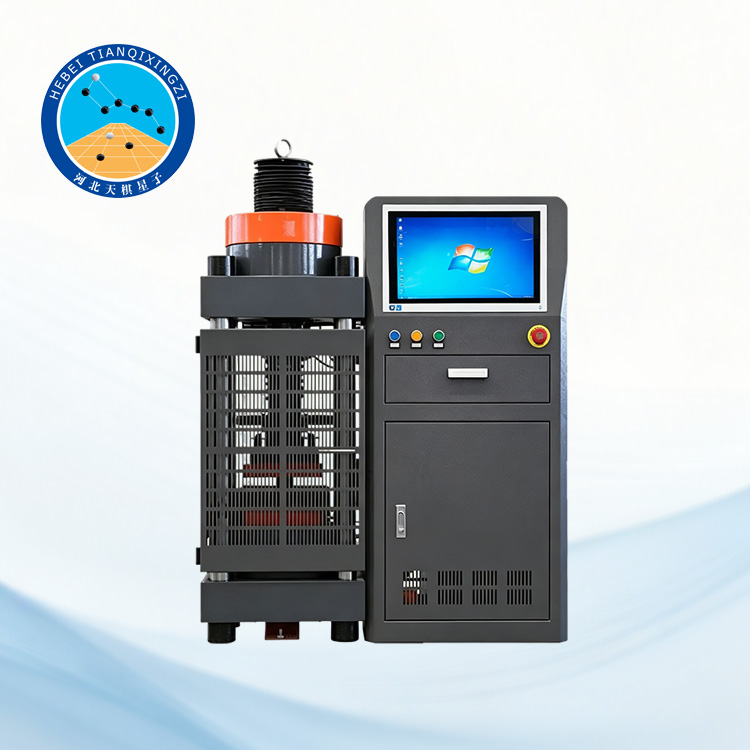

آلة اختبار الضغط بالإجهاد الثابت

الموديل: TDYE-2000LZH

أولاً: مقدمة عن المنتج

صُممت هذه السلسلة من آلات الاختبار لاختبار مقاومة الضغط للأسمنت والخرسانة والصخور. وباستخدام التجهيزات وأجهزة القياس المناسبة، يمكن استخدامها أيضًا لاختبارات الشد الانشطاري للخرسانة، واختبارات مقاومة الانحناء، واختبارات معامل المرونة الساكنة. إضافةً إلى ذلك، فهي مناسبة لاختبارات الضغط واختبارات السطح النهائي للمواد المعدنية. ويمكن توسيع النظام بإضافة قنوات متعددة لقياس الإزاحة أو التشوه وفقًا لمتطلبات المستخدم، ما يلبي مختلف تطبيقات الاختبار المعقدة.

يتوافق الجهاز مع المعايير التالية: GB/T 7314-2005 "المواد المعدنية - طريقة اختبار الضغط في درجة حرارة الغرفة"، وGB/T 50081-2002 "معيار طرق اختبار الخواص الميكانيكية للخرسانة العادية"، وGB/T 50266-2013 "طرق اختبار الكتل الصخرية الهندسية".

المعايير الدولية المرجعية أو المطبقة: ISO 604، وASTM E9، وASTM C39، وطرق ISRM المقترحة.

ثانياً: الميزات الوظيفية

1. برغي كهربائي لضبط مساحة الاختبار، مما يوفر تحديدًا دقيقًا ومريحًا للموقع.

2. عملية اختبار مُتحكَّم بها حاسوبيًا مع عرض فوري لمنحنيات القوة والزمن ووظائف المقارنة.

3. معدل تحميل ثابت وقابل للتعديل لتلبية متطلبات الاختبار المختلفة.

٤. تصميم صغير الحجم مع تشغيل بنقرة واحدة لإتمام عملية الاختبار بالكامل بكفاءة.

٥. إنشاء وطباعة تقارير اختبار كاملة بحجم A4 تلقائيًا.

٦. يدعم الاتصال الشبكي بالمختبر المركزي لتحميل البيانات ومشاركتها.

٧. منتج مطور من الجيل الجديد يتميز بأداء مستقر وتقنية متقدمة.

ثالثًا: المعايير الفنية

أقصى قوة اختبار: ٢٠٠٠ كيلو نيوتن

فئة دقة جهاز الاختبار: الفئة ١

الخطأ النسبي لقوة الاختبار المُقاسة: في حدود ±١٪

نطاق قياس قوة الاختبار: ١٠٪–٩٠٪ من النطاق الكامل (بدون تدرج)

هيكل الآلة الرئيسي: هيكل رباعي الأعمدة

المسافة بين الأعمدة (مم): ٢٦٠

أقصى مسافة بين لوحتي الضغط العلوية والسفلية (مم): ٣٢٠

حجم لوحة الضغط (مم): اللوحتان العلوية والسفلية: ٢٢٠ × ٢٥٠

شوط المكبس (مم): ٥٠

آلية التحكم في حركة المكبس: أسطوانة أحادية الفعل

الأبعاد الكلية للآلة (الطول × العرض × الارتفاع، مم): ٩٥٠ × ٦٠٠ × ١٢٠٠

أبعاد التغليف (الطول × العرض × الارتفاع، مم): ١١٠٠ × ٦٧٠ × ١٥٢٠

القدرة الإجمالية (كيلوواط): ١

الوزن (كجم): ١٢٠٠

رابعاً: مجالات التطبيق والمزايا

1. تُستخدم هذه الآلة على نطاق واسع في:

مختبرات فحص مواد البناء

فحص جودة هندسة الطرق والجسور

مراقبة جودة إنتاج الأسمنت والخرسانة

البحوث الجيولوجية وميكانيكا الصخور

الجامعات ومؤسسات البحث العلمي

تطبيقات اختبار ضغط المواد المعدنية

٢. المزايا:

قياس دقيق للأحمال وأداء مستقر

سهولة التشغيل مع عملية اختبار آلية بالكامل

قابلية عالية للتكيف مع اختبار مواد متعددة

تصميم نظام هيدروليكي آمن وموثوق

يدعم الإدارة الرقمية للمختبر وتتبع البيانات

مناسب للاستخدام في الاختبارات الروتينية والتطبيقات البحثية
