تم تصميم جهاز اختبار الاحتكاك بالبندول البريطاني المحوسب لقياس احتكاك الرصف ومقاومة الانزلاق بدقة. ويتميز بنظام جمع بيانات رقمي، ونطاق قياس من 0–150 BPN، ودقة قياس تبلغ 0.1 BPN، بالإضافة إلى وظيفة قياس درجة الحرارة وشاشة LCD واضحة. وهو مناسب لاختبارات رصف الطرق السريعة، والتحليل المختبري، والتقييم الميداني لاحتكاك سطح الطريق.

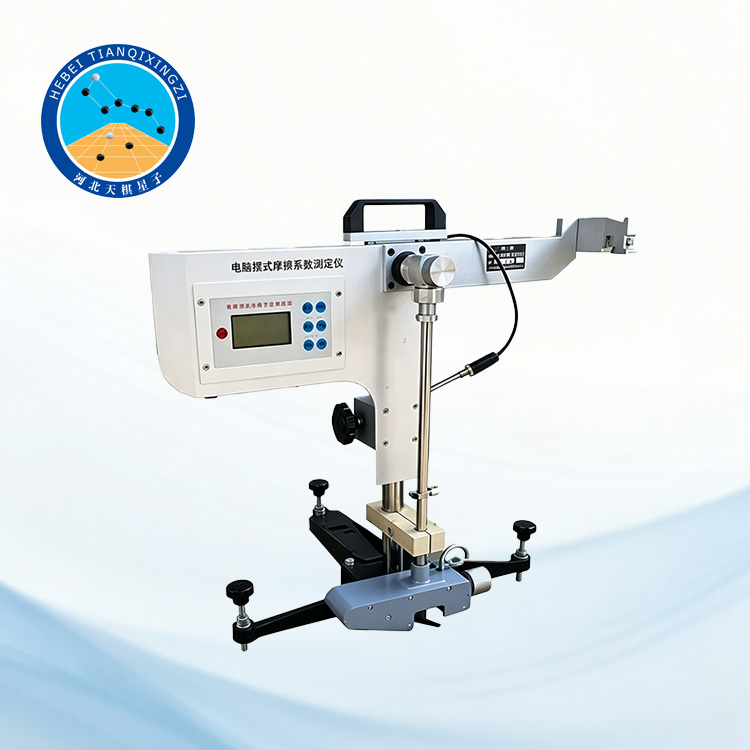

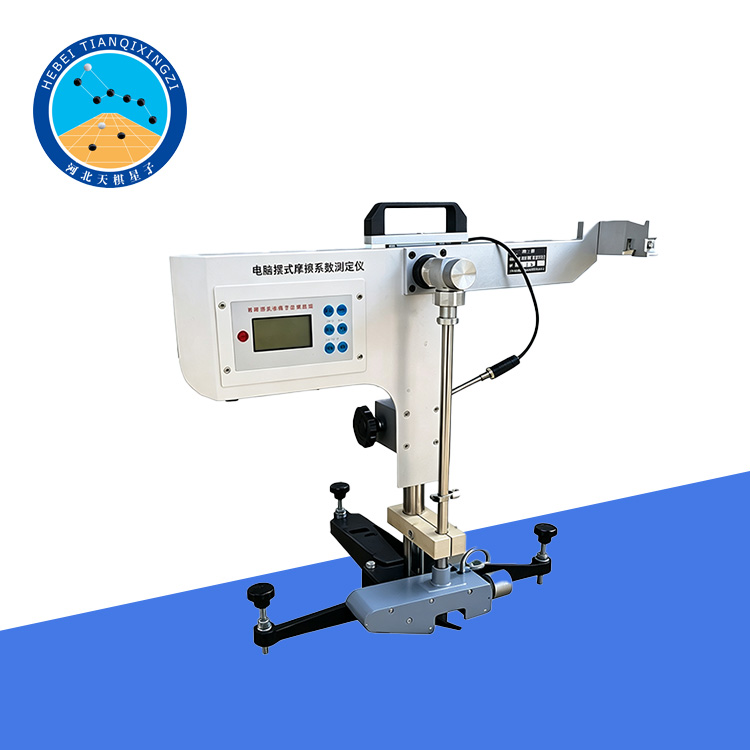

جهاز البندول البريطاني المحوسب لقياس الاحتكاك

الموديل: TD969-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار الاحتكاك بالبندول البريطاني المحوسب من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمعيار JTG 3450-2019 Field Test Methods of Subgrade and Pavement for Highway Engineering (T 0969-2019 طريقة اختبار قياس معامل احتكاك الرصف باستخدام جهاز البندول الرقمي)، مع الاستناد إلى المعيارين ASTM E303 وBS 598.

يعتمد الجهاز في تطويره على المبدأ الأساسي المتمثل في أن فقدان الطاقة الكامنة للبندول يساوي الشغل الذي يقوم به المنزلق المطاطي الموجود في نهاية ذراع البندول للتغلب على احتكاك الرصف أثناء انزلاقه على سطح الطريق.

ثانياً: المعايير الفنية

كتلة رأس البندول: (1.50 ± 0.03) كجم

المسافة من مركز ثقل البندول إلى نقطة الارتكاز: 410 ± 5 مم

عزم دوران البندول: 615,000 جم·مم

الضغط العمودي الساكن للمنزلق المطاطي على الرصيف: (22.2 ± 0.5) نيوتن

أبعاد المنزلق المطاطي: 76.2 مم × 25.4 مم × 6.35 مم (±0.5 مم)

31.75 مم × 25.4 مم × 6.35 مم (±0.5 مم)

المسافة من الحافة الخارجية للمنزلق المطاطي إلى محور البندول: 510 ± 2 مم

الوزن الإجمالي للجهاز: حوالي 12 كجم

دقة قياس البندول: 0.1 نبضة/بوصة

نطاق قياس البندول: 0-150 نبضة/بوصة

مصدر الطاقة: تيار مستمر 12 فولت، 500 مللي أمبير

دقة قياس درجة الحرارة: 0.1 درجة مئوية

نطاق قياس درجة الحرارة: 0-100 درجة مئوية

مدة التشغيل المتواصل: تصل إلى 40 ساعة بشحنة كاملة

الشاشة: شاشة LCD صينية مقاس 3.3 بوصة، تعرض في آنٍ واحد حالة التشغيل، وقيمة البندول، ودرجة الحرارة، وجهد البطارية، وعدد الاختبارات، وغيرها من البيانات

درجة حرارة التشغيل: من -15 درجة مئوية إلى 65 درجة مئوية

الأبعاد الكلية: 750 مم × 580 مم × 650 مم

ثالثًا: خصائص المنتج

1. القياس الرقمي: مزود بنظام قياس وجمع بيانات محوسب لقياس دقيق وسهل لقيمة البندول.

2. عرض فوري: تعرض شاشة LCD في آنٍ واحد قيمة البندول، ودرجة حرارة الاختبار، وجهد البطارية، وعدد الاختبارات، وحالة التشغيل.

3. دقة قياس عالية: تصل دقة قياس قيمة البندول إلى 0.1 BPN، مما يوفر نتائج قياس موثوقة لتقييم احتكاك الرصف.

4. تصميم محمول: بفضل هيكله الصغير ووزنه الإجمالي الذي يبلغ حوالي 12 كجم، يُعدّ جهاز الاختبار مناسبًا للاستخدام في المختبرات والمواقع الميدانية.

٥. عمر بطارية طويل: تدعم البطارية المشحونة بالكامل ما يصل إلى ٤٠ ساعة من التشغيل المتواصل.

٦. قياس درجة الحرارة: وظيفة قياس درجة الحرارة مدمجة بنطاق من ٠ إلى ١٠٠ درجة مئوية ودقة تصل إلى ٠.١ درجة مئوية.

٧. نطاق واسع لدرجة حرارة التشغيل: مصمم للعمل بكفاءة عالية في نطاق درجات حرارة من -١٥ درجة مئوية إلى ٦٥ درجة مئوية.

٨. سهولة الاستخدام: يُسهّل النظام المحوسب قراءة البيانات ويقلل الأخطاء المرتبطة بالقراءات اليدوية.

رابعاً: التطبيقات

يُستخدم جهاز اختبار الاحتكاك البريطاني المحوسب ذو البندول بشكل أساسي لتقييم مقاومة الانزلاق وخصائص الاحتكاك السطحي للأرصفة والأسطح الأخرى. وهو مناسب لما يلي:

اختبار احتكاك أرصفة الطرق السريعة والفرعية؛

تقييم مقاومة الانزلاق لأرصفة المطارات؛

الاختبارات المعملية لمواد الرصف؛

الفحص الميداني واختبارات القبول؛

تقييم خصائص الاحتكاك السطحي للأرصفة؛

مراقبة الجودة وتقييم صيانة أسطح الطرق.
