تم تصميم مطياف الأشعة فوق البنفسجية والمرئية لتحليل الفورمالديهايد والمركبات العضوية المتطايرة (VOC) للتطبيقات الاحترافية في التحليل المخبري ومراقبة الجودة. وهو مناسب لتحديد تركيز الفورمالديهايد، والمركبات العضوية المتطايرة (VOC)، وغيرها من المواد الكيميائية من خلال التحليل الطيفي باستخدام الأشعة فوق البنفسجية والمرئية.

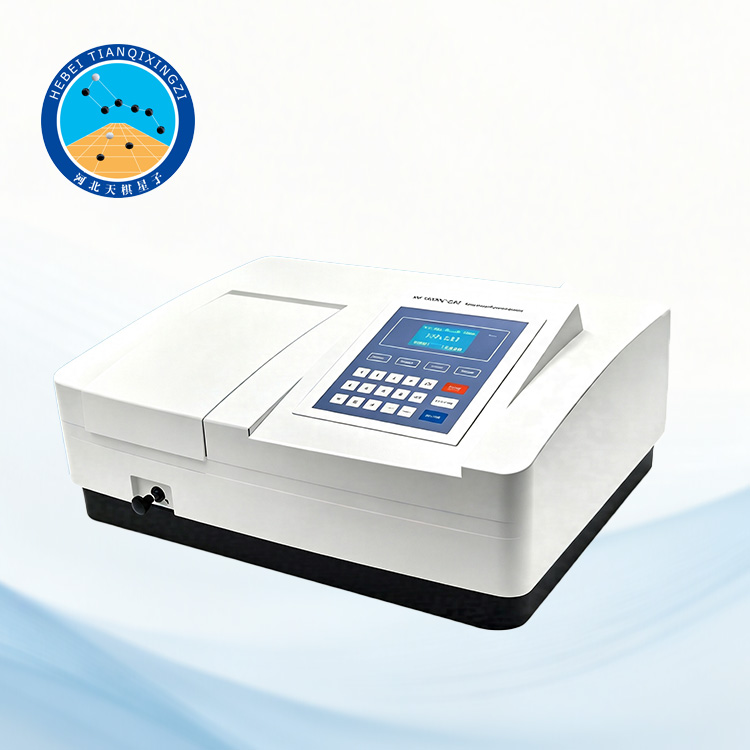

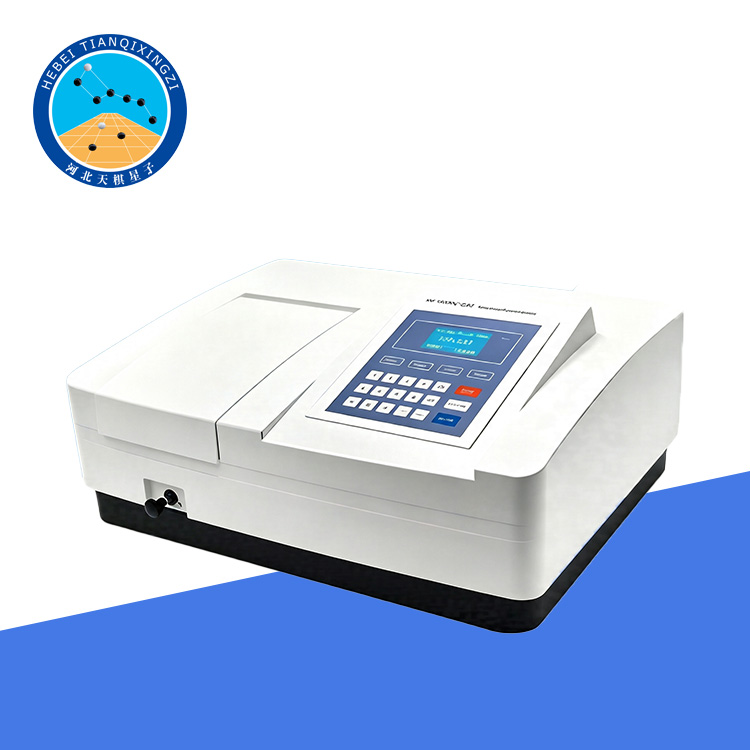

مطياف UV-Visible للفورمالدهيد والمركبات العضوية المتطايرة (VOC)

الموديل: TD17657-FGV

أولاً: مقدمة عن المنتج

يتميز الجهاز بنظام بصري جديد التصميم، ويعتمد على مكونات عالية الجودة تم اختيارها بعناية من مصادر دولية، مما يوفر أداءً بصريًا ممتازًا، ودقة قياس عالية، واستقرارًا طويل الأمد أثناء التشغيل. كما تلبي قدراته التحليلية المتفوقة المتطلبات الصارمة للمختبرات الاحترافية والمؤسسات البحثية.

يُستخدم الجهاز على نطاق واسع في البحث العلمي، ومراقبة الجودة، والتطبيقات الصناعية في مجموعة متنوعة من المجالات، بما في ذلك الكيمياء العضوية، والكيمياء الحيوية، وتحليل الأدوية، واختبارات الأغذية، والمختبرات الطبية والصحية، وحماية البيئة، وعلوم الحياة.

ثانيًا: خصائص الجهاز

1. شاشة عرض LCD ملونة حقيقية TFT مقاس 7 بوصات:

يُجهّز الجهاز بشاشة عرض LCD ملونة حقيقية TFT مقاس 7 بوصات، بالإضافة إلى مفاتيح لمس عالية الجودة من شركة Omron، مما يوفر تجربة استخدام أكثر راحة وتشغيلاً موثوقًا. تم تصميم المفاتيح لتتمتع بعمر خدمة طويل ويمكنها تحمل ملايين العمليات دون حدوث تلف. كما تعرض الشاشة الكبيرة مباشرةً مختلف منحنيات المسح والرسوم الطيفية، مما يسهل عملية المراقبة والتحليل.

2. تخزين البيانات عبر USB ودعم تنسيقات ملفات متعددة:

يدعم الجهاز تخزين البيانات باستخدام وحدة تخزين USB. ولا يحتاج فتح البيانات وتحريرها إلى أي برامج مساعدة احترافية إضافية. كما يدعم تنسيقات Excel وTXT والصور، ويسمح بتصدير البيانات بأربعة تنسيقات: *.csv، *.qua، *.txt، و*.bmp.

3. إخراج البيانات:

يتم تجهيز الجهاز بمنفذ تسلسلي RS-232C (لتوصيل الطابعة)، وواجهة USB drive (لنقل البيانات)، ومنفذ USB HOST (لتوصيل وحدة تخزين USB). كما يتم توفير ذاكرة تخزين قياسية بسعة 16 جيجابايت.

4. نظام المعالجة المتقدم:

يُعد الجهاز الأول في هذا المجال الذي يعتمد على معالج ARM11 متقدم، مما يتيح تخزين ما يصل إلى 2000 سجل من بيانات الاختبارات أو 500 منحنى معايرة.

5. تصميم النظام البصري:

يعتمد الجهاز على تصميم نظام بصري من نوع التعليق، مع قاعدة من الألومنيوم معززة وسميكة، مما يقلل بشكل فعال من تأثير الاهتزاز أو التشوه على النظام البصري. كما يعمل التصميم ثنائي الطبقات على فصل مكونات المسار البصري تمامًا عن الدوائر الإلكترونية، مما يحسن بشكل كبير من دقة الجهاز، واستقراره، وموثوقية نتائج القياس.

6. نظام الكشف عن الإشارة الكهروضوئية:

يعتمد الجهاز على نظام متقدم للكشف عن الإشارة الكهروضوئية، مما يقلل بشكل فعال من نسبة الإشارة إلى الضوضاء (S/N) ويحسن الاستقرار العام ودقة القياس.

7. نظام مسار التدفق لأخذ العينات الأوتوماتيكي (اختياري):

يتوفر نظام اختياري مدمج لمسار التدفق الأوتوماتيكي بالكامل لأخذ العينات، مما يوفر تشغيلًا أكثر سهولة ويساهم بشكل كبير في تحسين كفاءة المستخدم.

8. حامل الكيوفيت الأوتوماتيكي الدوار ذو 8 مواضع (اختياري):

يمكن تجهيز الجهاز بحامل كيوفيت أوتوماتيكي دوار اختياري بسعة 8 مواضع، مما يضمن مرور شعاع الضوء عبر مركز الكيوفيت بشكل دقيق لتحسين المحاذاة البصرية وتعزيز أداء الجهاز.

ثالثًا: المواصفات الفنية

النظام البصري: نظام ثنائي الشعاع النسبي مزود بشبكة حيود هولوغرافية بدقة 1200 خط/مم

عرض النطاق الطيفي: 2.0 نانومتر

نطاق الطول الموجي: 190–1100 نانومتر

دقة الطول الموجي: ±0.3 نانومتر

قابلية تكرار الطول الموجي: ≤0.1 نانومتر

قدرة تمييز الطول الموجي: 0.1 نانومتر

الشاشة: شاشة عرض LCD رسومية ملونة مقاس 7 بوصات بدقة 800 × 480

الضوء المتشتت: ≤0.1%T عند 420 نانومتر؛ ≤0.05%T عند 220 نانومتر و340 نانومتر

الضوضاء: ≤0.05%T عند 0%T؛ ≤0.1%T عند 100%T

نطاق القياس الضوئي: 0–200%T، ‏-3–3A، ‏0–9999C (0–9999F)

دقة القياس الضوئي: ±0.3%T

قابلية تكرار النفاذية: ≤0.1%T

استواء خط الأساس: ±0.001 Abs

مصدر الضوء: مصباح الديوتيريوم ومصباح التنغستن

إخراج البيانات: منفذ تسلسلي RS-232C (لتوصيل الطابعة)، وواجهة USB drive (لنقل البيانات)، ومنفذ USB HOST (لتوصيل وحدة تخزين USB)

المعالج: معالج Cortex-M3 بتردد رئيسي 120 ميجاهرتز

رابعاً: وظائف القياس

يوفر الجهاز أوضاع تحليل متعددة لتلبية متطلبات الاختبارات المخبرية المختلفة:

القياس الضوئي: قياس دقيق للامتصاصية والنفاذية.

التحليل الكمي: حساب التركيز بالاعتماد على المنحنيات القياسية.

المسح الطيفي للطول الموجي: المسح التلقائي وعرض المنحنيات الطيفية.

التحليل الحركي: مراقبة عمليات التفاعل والتغيرات في الامتصاصية.

التحليل متعدد الأطوال الموجية: قياس ومقارنة القياسات عند أطوال موجية متعددة.

تخزين ومعالجة الطيف: تخزين ومراجعة وتصدير بيانات القياس بسهولة.
