هذا الملحق مناسب لاختبار مختلف منتجات الخشب، بما في ذلك الخشب الصلب، والخشب الإنشائي، وغيرها من المواد الخشبية. ويُستخدم على نطاق واسع في مختبرات أبحاث الخشب، والجامعات، ومؤسسات فحص جودة الأخشاب، ومراكز اختبار مواد البناء.

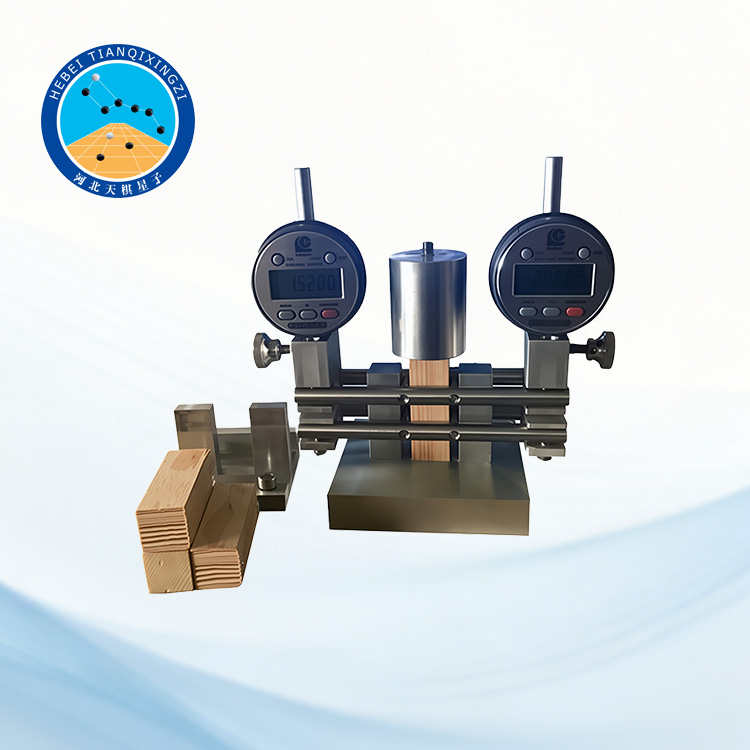

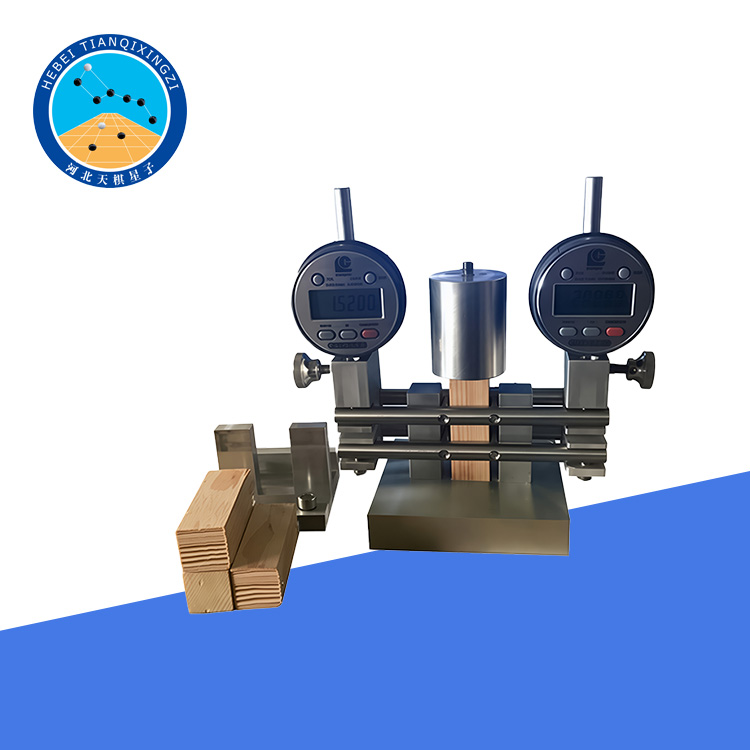

تركيبة اختبار ضغط الخشب

الموديل: TD15777-J

أولاً: نظرة عامة على المنتج

إن تركيبة اختبار ضغط الأخشاب هي ملحق اختبار متخصص مصمم لتحديد معامل المرونة (MOE) للخشب تحت تأثير حمل الضغط الموازي أو العمودي على اتجاه الألياف. وتُستخدم بشكل أساسي مع آلة الاختبار الشاملة لقياس سلوك التشوه لعينات الخشب بدقة تحت أحمال الضغط.

المعايير المطبقة:

GB/T 15777-2017، GB/T 1943-2009، ASTM D143، سلسلة ISO 13061، EN 408

ثانيًا: خصائص المنتج ومزاياه

1. دقة أبعاد عالية

صُنعت هذه التركيبة بتقنية التصنيع الدقيق. تتوافق أبعادها مع متطلبات معايير الاختبار، مع ضبط التفاوتات البُعدية ضمن نطاق 1%، مما يضمن تركيبًا موثوقًا للعينات ونتائج اختبار قابلة للتكرار.

٢. متوافق مع أجهزة الاختبار الشاملة

صُمم هذا الجهاز ليتوافق مع أنواع مختلفة من أجهزة الاختبار الميكانيكية، بما في ذلك أجهزة الاختبار الشاملة وأنظمة اختبار الأخشاب.

يمكن تخصيص واجهة التوصيل وفقًا لمتطلبات أجهزة الاختبار المختلفة، مما يُحسّن التوافق مع معدات المختبرات في جميع أنحاء العالم.

3. سهولة تركيب العينة

يحتوي الجهاز على أداة مساعدة للتركيب، مما يسمح بوضع العينة بدقة قبل الاختبار.

يساعد هذا التصميم على:

تقليل أخطاء التركيب؛

تحسين كفاءة الاختبار؛

ضمان ظروف تحميل ثابتة.

٤. بنية ثابتة وعمر خدمة طويل

صُنعت هذه التركيبة من الفولاذ المقاوم للصدأ وسبائك الألومنيوم، مما يوفر:

قوة ميكانيكية ممتازة؛

مقاومة جيدة للتآكل؛

أداءً ثابتًا أثناء الاختبارات المتكررة.

مناسبة للاستخدام المختبري طويل الأمد.

ثالثًا: المواصفات الفنية

حجم العينة المتوافقة: ٢٠ × ٢٠ × ٦٠ مم / ٢٠ × ٢٠ × ٩٠ مم

جهاز القياس: مؤشران قياس (قطعتان)

أبعاد التركيب: ١٤١ × ١٠٠ × ٧٠ مم

توصيل التركيب: حسب الطلب وفقًا لجهاز الاختبار

حجم رأس التحميل: 40 × 50 مم

حجم ملحق التركيب: 70 × 61 × 50 مم

المادة: فولاذ مقاوم للصدأ + سبيكة ألومنيوم

رابعاً: مبدأ العمل

أثناء اختبار الضغط، تُثبّت عينة الخشب في جهاز التثبيت وتُضغط بواسطة آلة اختبار عالمية. ضمن حدود التناسب للمادة، تُقاس العلاقة بين الإجهاد المُطبّق والانفعال المُقابل له.

يُحسب معامل المرونة وفقًا لما يلي:

E = الإجهاد / الانفعال

حيث:

E = معامل المرونة (MOE)

الإجهاد = الحمل الانضغاطي المطبق لكل وحدة مساحة

الانفعال = نسبة تشوه العينة

يضمن جهاز التثبيت ثبات وضعية العينة ودقة قياس التشوه أثناء عملية الضغط، مما يساعد على الحصول على نتائج اختبار موثوقة.

خامساً: لماذا تختار جهاز اختبار ضغط الأخشاب هذا؟

بالمقارنة مع ملحقات اختبار الضغط العامة، يوفر هذا الجهاز حلاً متخصصاً لاختبارات الخواص الميكانيكية للأخشاب. فهو يحسن دقة وضع العينة، ويبسط عملية تحضير الاختبار، ويضمن قياساً موثوقاً للتشوه عند تحديد معامل مرونة الضغط للخشب.
