صُممت غرفة اختبار انبعاثات الفورمالديهايد والمركبات العضوية المتطايرة، بسعة 1 متر مكعب، لتحديد انبعاثات الفورمالديهايد والمركبات العضوية المتطايرة من الألواح الخشبية والأثاث والأرضيات ومواد البناء وغيرها من منتجات الديكور الداخلي. توفر هذه الغرفة بيئة اختبار مستقرة ومضبوطة بدقة من خلال تنظيم درجة الحرارة والرطوبة النسبية ومعدل تبادل الهواء وتدفق الهواء بدقة، مما يضمن نتائج اختبار انبعاثات موثوقة وقابلة للتكرار.

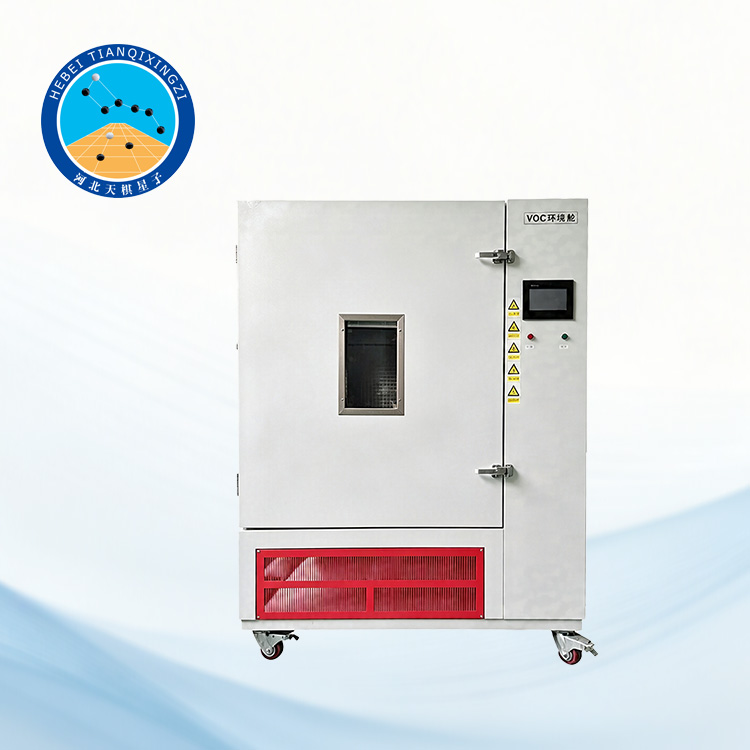

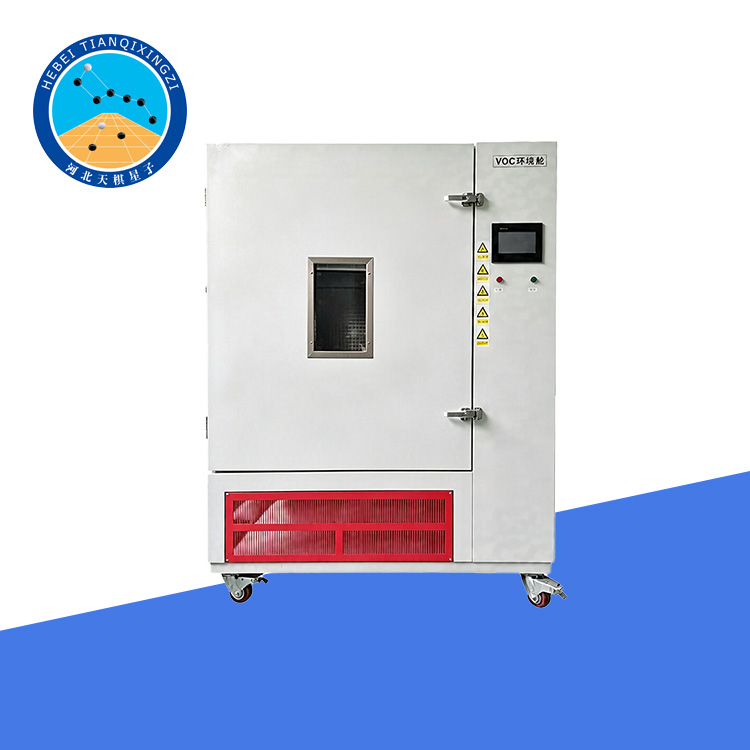

غرفة اختبار انبعاث الفورمالدهيد والمركبات العضوية المتطايرة (VOC) بسعة 1 م³

الموديل: TD29899-1

أولاً: مقدمة عن المنتج

تُستخدم هذه الغرفة على نطاق واسع في مختبرات فحص الجودة، والمؤسسات البحثية، والجامعات، ومؤسسات التصنيع لتطوير المنتجات، ومراقبة الجودة، وتقييم الأداء البيئي. وقد تم تصميم وتصنيع هذه الغرفة وفقًا للمتطلبات الفنية للمعايير المعترف بها دوليًا، بما في ذلك GB/T 29899، GB/T 17657، ASTM D5116، ASTM D6007، EN 16516، ISO 16000-6، وJIS A 1901، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات اختبار انبعاثات الفورمالدهيد والمركبات العضوية المتطايرة (VOC)

ثانياً: المعايير الفنية

(أ) الحجم والمعايير البُعدية

١. الحجم الداخلي الاسمي: ١٠٠٠ لتر (±٢٪)

٢. الأبعاد الداخلية (مم)

٢.١ العرض الداخلي (W): ٨٥٠ مم

٢.٢ العمق الداخلي (D): ١٠٨٠ مم

٢.٣ الارتفاع الداخلي (H): ١١٠٠ مم

٣. الأبعاد الخارجية (مم)

٣.١ العرض الخارجي (W): ١٥٠٠ مم

٣.٢ العمق الخارجي (D): ١٣٠٠ مم

٣.٣ الارتفاع الخارجي (H): ١٩٦٠ مم

(II) معايير أداء درجة الحرارة والرطوبة (منطقتان حراريتان)

٤. نطاق درجة الحرارة

٤.١ إصدار درجة الحرارة المنخفضة: ١٥-٤٠ درجة مئوية

٤.٢ إصدار درجة الحرارة المرتفعة: ١٥-٢٥٠ درجة مئوية

٥. نطاق الرطوبة

٥.١ إصدار درجة الحرارة المنخفضة: ٣٠-٨٠٪ رطوبة نسبية

٥.٢ إصدار درجة الحرارة المرتفعة: ٥-٨٠٪ رطوبة نسبية

٦. انحراف درجة الحرارة

٦.١ نسخة درجات الحرارة المنخفضة: ≤ +٠.٥ درجة مئوية

٦.٢ نسخة درجات الحرارة المرتفعة: ≤ ±٠.٥ درجة مئوية (عند درجة حرارة التشغيل)

٧. انحراف الرطوبة

٧.١ نسخة درجات الحرارة المنخفضة: ≤ +٢٪ رطوبة نسبية

٧.٢ نسخة درجات الحرارة المرتفعة: ≤ ±٢٪ رطوبة نسبية (عند درجة حرارة التشغيل)

٨. تجانس درجة الحرارة

٨.١ نموذج درجة الحرارة المنخفضة: ≤ +٠.٨ درجة مئوية

٨.٢ نموذج درجة الحرارة المرتفعة: ≤ +٠.٨ درجة مئوية (عند درجة حرارة التشغيل)

٩. تجانس الرطوبة

٩.١ نموذج درجة الحرارة المنخفضة: ≤ ±٢٪ رطوبة نسبية

٩.٢ نموذج درجة الحرارة المرتفعة: ≤ ±٢٪ رطوبة نسبية (عند درجة حرارة التشغيل)

١٠. تقلبات درجة الحرارة

١٠.١ نموذج درجة الحرارة المنخفضة: ≤ +٠.٥ درجة مئوية

١٠.٢ نموذج درجة الحرارة المرتفعة: ≤ +٠.٥ درجة مئوية (عند درجة حرارة التشغيل)

١١. تقلبات الرطوبة

١١.١ نموذج درجة الحرارة المنخفضة: ≤ +٢٪ رطوبة نسبية

١١.٢ نموذج درجة الحرارة المرتفعة: ≤ +٢٪ رطوبة نسبية (عند درجة حرارة التشغيل)

١٢. معدل تبادل الهواء: من ٠ إلى ٢.٥ تغيير للهواء في الساعة

١٣. إحكام الإغلاق: معدل تسرب الهواء داخل الحجرة أقل من ٥٪ من معدل تدفق الهواء المُزوَّد. عند ضغط موجب مقداره ١ كيلو باسكال، تكون كمية تسرب الغاز أقل من ٠.٥٪ من حجم الحجرة.

١٤. سرعة الهواء المركزية: من ٠.١ إلى ١.٠ متر/ثانية (قابلة للتعديل باستمرار)

15. الضغط الإيجابي النسبي: 10 ± 5 باسكال

16. معدل الاسترداد بعد إضافة العينة: >80%

17. التركيز الأساسي (ملغم/م³): الفورمالديهايد: ≤0.006؛ المركبات العضوية المتطايرة الفردية: ≤0.002؛ إجمالي المركبات العضوية المتطايرة: ≤0.02

(ثالثاً) طرق التحكم في درجة الحرارة والرطوبة

18. طريقة التحكم في درجة الحرارة: طريقة الغلاف الهوائي (طريقة موازنة البرودة والحرارة)

19. طريقة التحكم في الرطوبة: طريقة الضبط ثنائي الاتجاه لنسب الجفاف والرطوبة

(رابعاً)تكوين المواد

٢٠. الغلاف الخارجي: صفيحة فولاذية مدلفنة على البارد Q235A، بسماكة ١٫٥ مم، مطلية بمسحوق إلكتروستاتيكي أبيض اللون.

٢١. الحجرة الداخلية: فولاذ مقاوم للصدأ SUS304 مصقول بلمسة نهائية عاكسة، بسماكة ١٫٥ مم (لمسة نهائية عاكسة 8K).

٢٢. طبقة العزل:

٢٢.١ نموذج درجات الحرارة المنخفضة: رغوة البولي يوريثان عالية الكثافة + لوح عزل XPS.

٢٢.٢ نموذج درجات الحرارة العالية: عزل من الألياف المعدنية.

٢٣. مواد منع التسرب: مطاط سيليكون غذائي وبولي تترافلوروإيثيلين (PTFE).

(خامساً) نظام التشغيل والتحكم

٢٤. الشاشة: شاشة لمس ملونة ٧ بوصات بدقة ٨٠٠ × ٤٨٠ بكسل؛ وظيفة التحكم عن بُعد (اختيارية).

٢٥. تسجيل البيانات تلقائيًا: درجة الحرارة، الرطوبة، الضغط (اختياري)، معدل التدفق (اختياري)، وقت التشغيل، وسجلات الأعطال.

٢٦. طريقة التحكم: يعتمد التحكم في درجة الحرارة على التحكم التناسبي التكاملي التفاضلي (PID)؛ ويعتمد نظام التحكم على وحدة تحكم منطقية قابلة للبرمجة (PLC) وواجهة مستخدم رسومية (HMI).

٢٧. الدقة: درجة الحرارة: ٠.١ درجة مئوية؛ الرطوبة: ٠.١٪ رطوبة نسبية.

٢٨. منافذ الاتصال: منفذ USB-A واحد، منفذ USB-B واحد، منفذ RS232 واحد، منفذ RS485 واحد، ومنفذ RJ-45 واحد (اختياري).

٢٩. وظائف تخزين البيانات وتسجيلها: ذاكرة داخلية، ذاكرة فلاش USB، وبطاقة SD.

٣٠. جودة إمدادات المياه ودورة الاستبدال: ماء مقطر؛ أكثر من ٣٠ يومًا من التشغيل المتواصل.

(VI) المواصفات الكهربائية والعامة

٣١. مصدر الطاقة: تيار متردد ٣٨٠ فولت (± ١٠٪)، ٥٠ ± ٠.٥ هرتز، نظام ثلاثي الأطوار بأربعة أسلاك مع تأريض وقائي.

٣٢. القدرة المركبة (كيلوواط):

٣٢.١ طراز درجات الحرارة المنخفضة: ٣.٠ كيلوواط

٣٢.٢ طراز درجات الحرارة العالية: ٧.٠ كيلوواط

٣٣. الوزن (كجم):

٣٣.١ طراز درجات الحرارة المنخفضة: ٣٥٠ كجم

٣٣.٢ طراز درجات الحرارة العالية: ٣٨٠ كجم

٣٤. مستوى الضوضاء: ≤٦٥ ديسيبل.

(VII) وظائف حماية النظام

35. حماية النظام: تم تجهيز النظام بوظائف حماية متعددة للسلامة، بما في ذلك الحماية من الضغط العالي والمنخفض لنظام التبريد، والحماية من التيار الزائد، والحماية من ارتفاع درجة الحرارة، والحماية من الحمل الزائد للمحرك، والحماية من نقص المياه، والحماية من فقدان طور مصدر الطاقة وحماية تسلسل الطور.

ثالثًا: مجالات التطبيق

تُستخدم غرفة اختبار انبعاثات الفورمالديهايد والمركبات العضوية المتطايرة، بسعة 1 متر مكعب، على نطاق واسع في:

مصانع الألواح الخشبية

مصانع الأثاث

صناعات الأرضيات ومواد الديكور

مختبرات اختبار مواد البناء

هيئات التفتيش البيئي

الجامعات ومراكز الأبحاث

مختبرات منح الشهادات من جهات خارجية
