يُستخدم جهاز الاختبار بشكل أساسي لقياس استواء أسطح مكونات الأثاث، بما في ذلك الألواح والأسطح الظاهرة والأبواب وأسطح الطاولات وواجهات الأدراج. وهو أداة أساسية لفحص الجودة لتقييم دقة التصنيع وجودة سطح الأثاث الخشبي والمعدني وأثاث الحمامات.

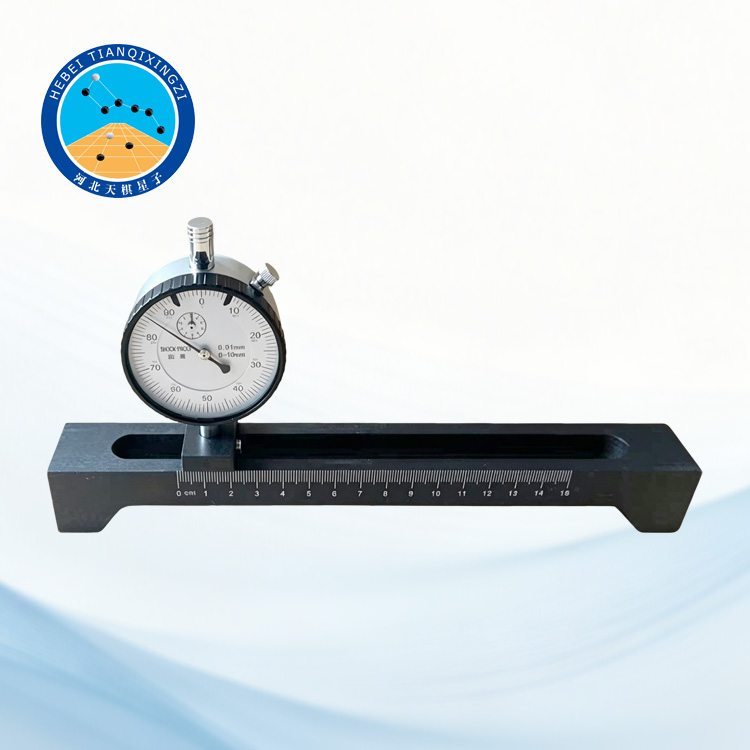

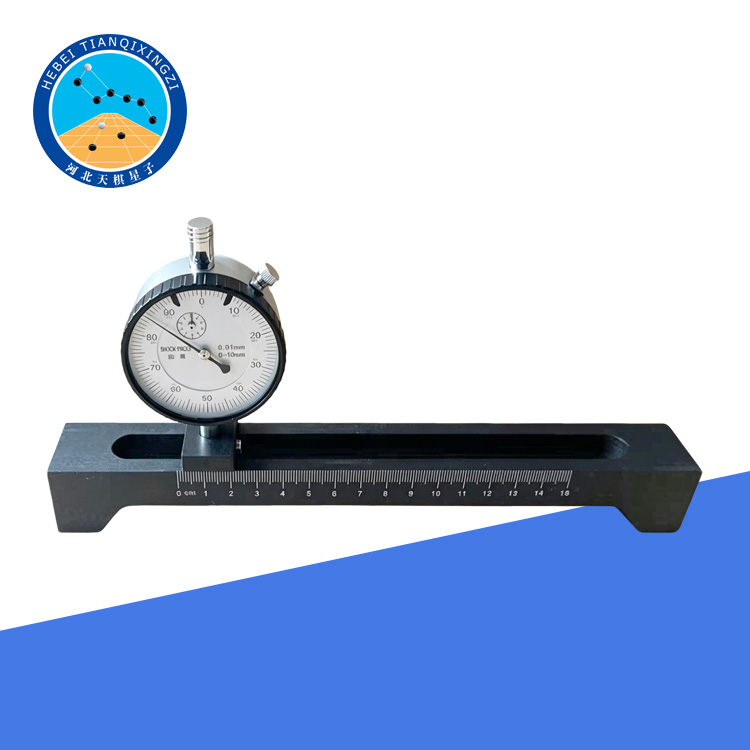

جهاز قياس استواء سطح الأثاث

الموديل: TD3324-P

أولاً: مقدمة عن المنتج

صُمم جهاز اختبار استواء سطح الأثاث وفقًا للمواصفات القياسية GB/T 3324-2017 وGB/T 3325-2017 وGB 24977-2010. كما يُمكن استخدامه كأداة مرجعية لفحص جودة الأثاث وفقًا لمتطلبات اختبار الأثاث الصادرة عن ISO وEN وANSI/BIFMA.

يتميز جهاز اختبار استواء سطح الأثاث بدقة قياس عالية، وهيكل ثابت، وسهولة الاستخدام، مما يجعله واسع الانتشار في مصانع الأثاث، ومختبرات فحص الجودة، والمؤسسات البحثية، ومنظمات الاختبار المستقلة.

ثانياً: الميزات الرئيسية

1. هيكل قياس ثلاثي الأرجل ثابت

يعتمد جهاز الاختبار على هيكل دعم ثلاثي النقاط، مما يوفر ثباتًا ممتازًا أثناء القياس ويمنع الاهتزاز الذي قد يتسبب في أخطاء القياس.

2. مقياس رقمي عالي الدقة

يتميز الجهاز بمقياس رقمي عالي الجودة، مما يوفر قراءات واضحة، وسهولة في ضبط الصفر، وأداء قياس موثوق. تعمل الشاشة الرقمية على تحسين كفاءة الاختبار وتقليل أخطاء المستخدم.

3. هيكل متين من الفولاذ المقاوم للصدأ

يتميز الهيكل الرئيسي المصنوع من الفولاذ المقاوم للصدأ بمقاومة ممتازة للتآكل، وثبات هيكلي، ومتانة طويلة الأمد. ويحافظ على دقته حتى بعد الاستخدام المطول.

4. سهولة الحمل والتشغيل

يُتيح التصميم المدمج سهولة النقل والتشغيل. وهو مناسب للاختبارات المعملية، وفحص خطوط الإنتاج، وتطبيقات مراقبة الجودة.

5. دقة قياس عالية

يوفر الجهاز دقة قياس تصل إلى 0.03 مم، مما يلبي متطلبات فحص جودة أسطح الأثاث بدقة عالية.

ثالثًا: المواصفات الفنية

نطاق قياس العينة: ١٥٠ مم

نطاق القياس: ٠-١٠ مم

دقة العرض: ٠.٠١ مم

دقة القياس: ≤٠.٠٣ مم

الوزن: ١.٨ كجم تقريبًا

الأبعاد: ٨٠ × ٣٠ × ٢٥٠ مم تقريبًا

التغليف: حقيبة أدوات من سبائك الألومنيوم

رابعاً: معايير تقييم التسطيح

وفقًا لمعايير اختبار الأثاث ذات الصلة، فإن قيم انحراف التسطيح المسموح بها هي كما يلي:

خامساً: طريقة الاختبار

يُستخدم جهاز قياس استواء بدقة لا تقل عن 0.01 مم. تُختار ثلاث لوحات ذات سطح غير مستوٍ بشدة، ويُقاس البعد بين السطح المختبر والخط المستقيم المرجعي ضمن نطاق طول يتراوح بين 0 مم و150 مم. يُعتبر أقصى بُعد مُقاس هو قيمة انحراف الاستواء.

سادساً: مبدأ العمل

يقيس جهاز اختبار استواء سطح الأثاث فرق الارتفاع بين سطح الدعم المرجعي وسطح الأثاث المراد اختباره.

أثناء الاختبار، يُوضع الجهاز على سطح الأثاث، ويقيس المؤشر الرقمي الانحراف الناتج عن عدم استواء السطح. تمثل القيمة المعروضة انحراف استواء المنطقة المختبرة.

يضمن تصميم الدعم ثلاثي النقاط ثباتًا في الوضع، بينما يوفر المؤشر الرقمي عالي الدقة نتائج قياس دقيقة وقابلة للتكرار.

سابعاً: التطبيقات

فحص جودة الأثاث الخشبي

اختبار الأثاث المعدني

فحص أثاث الحمامات

قياس استواء الخزائن والألواح

فحص أسطح الطاولات والأبواب

مراقبة جودة تصنيع الأثاث

اختبار أداء الأثاث في المختبر
