جهاز تحليل التوصيل الحراري بطريقة مصدر المستوى العابر مصمم لقياس التوصيل الحراري والانتشار الحراري للأرضيات الخشبية ومواد البناء بدقة عالية باستخدام تقنية TPS المتقدمة.

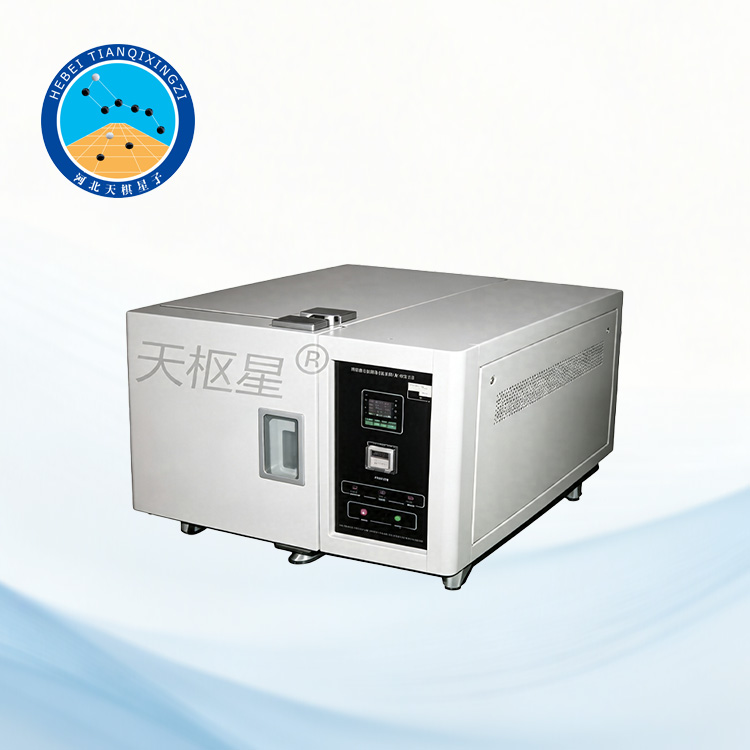

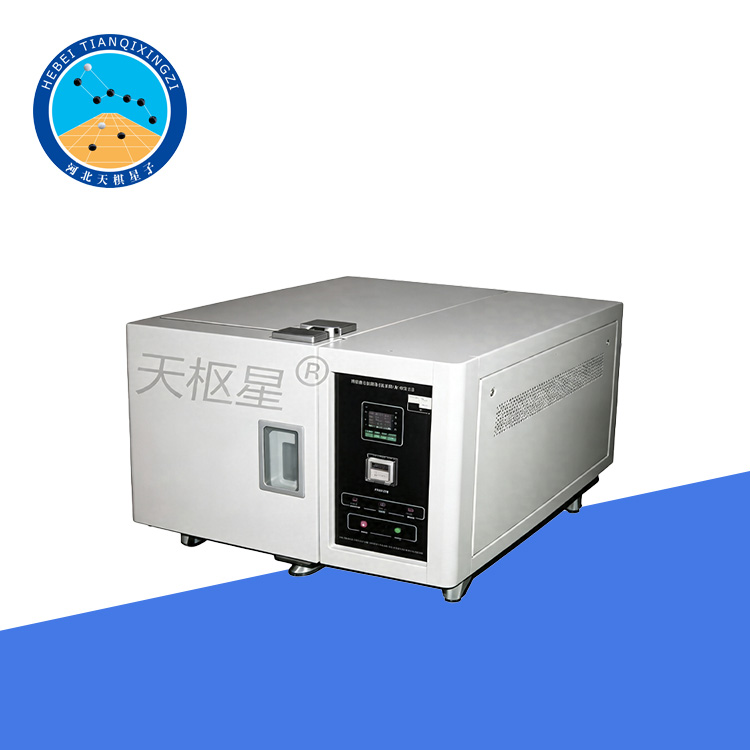

جهاز تحليل التوصيل الحراري بطريقة مصدر المستوى العابر

الموديل: TDLY1700-DR

أولاً: نظرة عامة على الجهاز

جهاز تحليل التوصيل الحراري للأرضيات الخشبية هو جهاز اختبار عالي الدقة تم تطويره خصيصًا لصناعة الأرضيات الخشبية. ويُستخدم بشكل أساسي لقياس الخصائص الحرارية الرئيسية لمختلف أنواع مواد الأرضيات الخشبية، بما في ذلك التوصيل الحراري والانتشار الحراري.

يعتمد الجهاز على طريقة مصدر المستوى العابر (Transient Plane Source, TPS) المعترف بها دوليًا، ويتوافق مع معايير اختبار التوصيل الحراري ذات الصلة، بما في ذلك ISO 22007-2 و GB/T 10295-2008.

ثانيًا: الميزات التقنية الرئيسية

1. نظام قياس عالي الدقة

دقة قياس درجة الحرارة: ±0.01 درجة مئوية

نطاق قياس الموصلية الحرارية: 0.001–5 واط/(متر·كلفن)

دقة القياس: في حدود ±3%

٢. نظام تشغيل ذكي

مزود بلوحة تحكم تعمل باللمس مقاس ٧ بوصات

قاعدة بيانات مدمجة لأنواع مختلفة من أرضيات الخشب

يدعم المعايرة التلقائية وتعويض درجة الحرارة

3. تصميم هيكلي مبتكر

نظام قياس مزدوج الحساسات ذو موثوقية عالية

آلية ضبط ضغط تكيفية لضمان ظروف اختبار مستقرة

تصميم مسبار معياري لسهولة التشغيل والصيانة

ثالثًا: مبدأ العمل

يعتمد الجهاز على طريقة المصدر المستوي العابر (TPS). يقوم عنصر تسخين مدمج بتوليد تدفق حراري عابر، بينما يسجل مستشعر درجة حرارة عالي الحساسية منحنى استجابة درجة حرارة العينة. ثم تُحسب معاملات التوصيل الحراري باستخدام معادلة فورييه لتوصيل الحرارة.

رابعاً: سيناريوهات التطبيق النموذجية

١. مراقبة الجودة في صناعة الأرضيات الخشبية

٢. البحث والاختبار في مجال التدفئة الأرضية

٣. الاختبارات المعملية لمواد البناء

٤. أبحاث الخصائص الحرارية في المؤسسات البحثية العلمية

خامساً: المزايا التقنية

١. وقت اختبار قصير (قياس واحد أقل من ٣ دقائق)

٢. يدعم اختبار العينات غير المنتظمة

٣. قدرة جيدة على التكيف مع الظروف البيئية (درجة حرارة التشغيل من ١٠ إلى ٤٠ درجة مئوية)

٤. إمكانية تصدير البيانات إلى صيغة Excel

سادساً: الصيانة والعناية

يوصى بإجراء معايرة احترافية كل 6 أشهر، وتنظيف سطح المجس بانتظام، وتجنب التداخل القوي للمجال الكهرومغناطيسي.

سابعاً: تقنية قياس نظام تحديد المواقع المتقدمة

يعتمد الجهاز على طريقة المصدر المستوي العابر (TPS)، حيث يُجري القياسات بتطبيق نبضة حرارية مضبوطة عبر مستشعر مستوٍ موضوع بين أو على سطح العينة.

وبالمقارنة مع طرق اختبار التوصيل الحراري التقليدية في الحالة المستقرة، توفر تقنية المصدر المستوي العابر المزايا التالية:

سرعة قياس أعلى

متطلبات تحضير عينات أقل

تأثير أقل لتقلبات درجة الحرارة المحيطة

إمكانية اختبار مواد صلبة متنوعة

هذا ما يجعله حلاً فعالاً لتحليل الخصائص الحرارية للمواد الحديثة.

ثامناً: تطبيقات مراقبة الجودة في صناعة الأرضيات الخشبية

تساعد هذه الأداة المصنّعين على:

تقييم الاختلافات في الأداء الحراري بين منتجات الأرضيات

تحسين هياكل الأرضيات وتركيبات المواد

دعم تطوير أنظمة التدفئة الأرضية

تحسين اتساق المنتج من خلال مراقبة الخصائص الحرارية

توفير البيانات الفنية اللازمة لاعتماد المنتجات والبحوث
