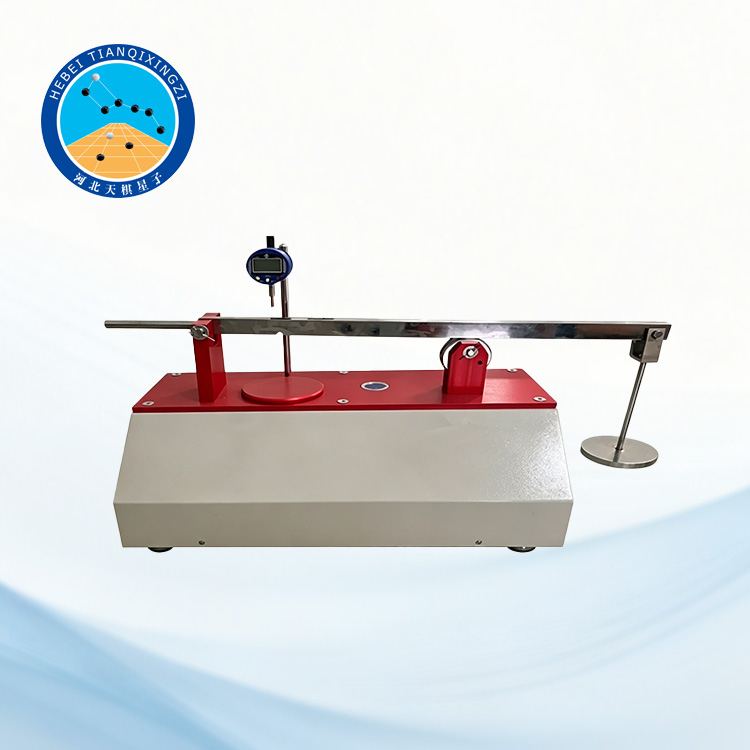

جهاز قياس سمك المواد الجيوسينثيتيكية | جهاز اختبار سمك الجيوتكستيل مصمم لقياس سمك الجيوتكستيل والجيوكومبوزيت وغيرها من المواد الجيوسينثيتيكية بدقة تحت ضغط محدد. بفضل أوزان التحميل الدقيقة، ومؤشر القرص عالي الدقة، ولوحة مرجعية ثابتة، يوفر الجهاز قياسات سمك موثوقة لاختبارات المختبر ومراقبة جودة المواد الجيوسينثيتيكية.

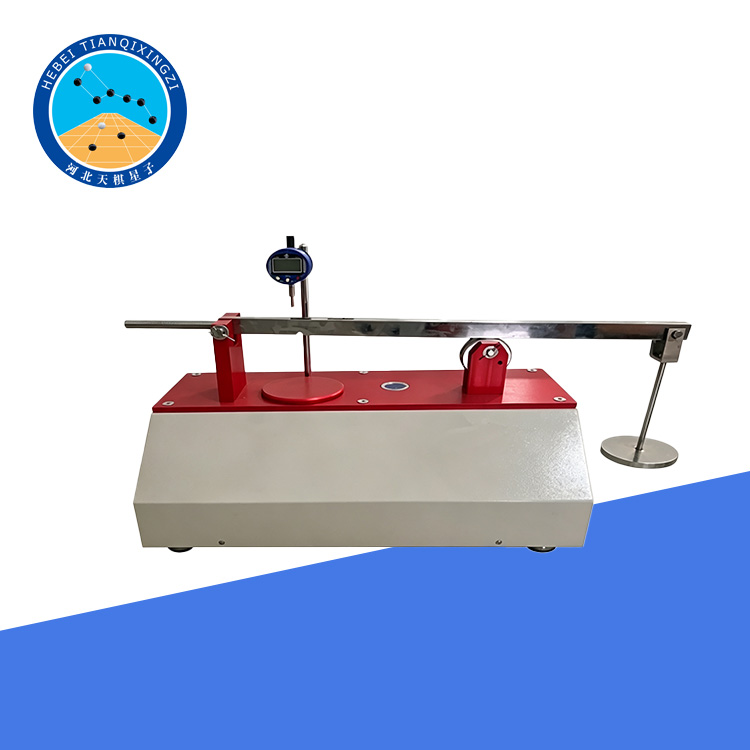

مقياس سماكة المواد الجيوصناعية | جهاز اختبار سماكة المنسوجات الأرضية

الموديل: TD1121-1

1. نطاق التطبيق

تحدد هذه الطريقة أسلوب الاختبار لتحديد سمك المنسوجات الأرضية والمنتجات ذات الصلة تحت ضغوط محددة. وهي قابلة للتطبيق على المنسوجات الأرضية والمنسوجات الأرضية المركبة.

2. المعايير المطبقة

JTG E50-2006، طرق اختبار المواد الجيوسينثيتيكية المستخدمة في هندسة الطرق السريعة

GB 8170، قواعد تقريب القيم العددية

المعايير المرجعية: ISO 9863-1:2016، ASTM D5199

3. المعايير الفنية

3.1 وزن دواسة الخياطة: 5 نيوتن؛ الضغط المُطبق: 2 كيلو باسكال

3.2 الوزن الكلي لدواسة الخياطة + الوزن أ: 50 نيوتن؛ الضغط المُطبق: 20 كيلو باسكال

3.3 الوزن الكلي لدواسة الخياطة + الأوزان أ، ب، ج، د: 500 نيوتن؛ الضغط المُطبق: 200 كيلو باسكال

ملاحظة: نسبة الرافعة: 1:5

4. تعريفات الاختبار

السُمك: المسافة بين السطحين المتقابلين لعينة من النسيج الأرضي عند تعرضها لضغط محدد.

السُمك الاسمي: سُمك العينة المقاس تحت ضغط ٢ كيلو باسكال.

5. وصف بنية الجهاز

5.1 لوحة القياس المرجعية: يجب أن تكون مساحة لوحة القياس المرجعية أكبر من ضعف مساحة قاعدة الضغط.

5.2 قاعدة الضغط: تبلغ مساحة قاعدة الضغط 25 سم² ووزنها 5 نيوتن، وتُطبّق ضغطًا مقداره 2 كيلو باسكال ± 0.01 كيلو باسكال على العينة.

5.3 الأوزان: يبلغ الوزن الإجمالي للأوزان المستخدمة لقياس السُمك الاسمي 500 نيوتن.

5.4 مؤشر القياس: الحد الأدنى للتدريج: 0.01 مم.

5.5 ساعة الإيقاف: الحد الأدنى للتدريج: 0.1 ثانية. (غير مُضمنة؛ يُوفرها المستخدم).

6. إجراء الاختبار

1) أخذ العينات:

تُؤخذ العينات وفقًا للمتطلبات ذات الصلة من المواصفة T1101-2006 في JTG E50-2006، الخاصة بطرق اختبار المواد الجيوسينثيتيكية المستخدمة في هندسة الطرق السريعة.

2) تهيئة عينات الاختبار وترطيبها:

تُهيأ عينات الاختبار وفقًا للمتطلبات المحددة في البند 5 من المواصفة T1101-2006 في JTG E50-2006، الخاصة بطرق اختبار المواد الجيوسينثيتيكية المستخدمة في هندسة الطرق السريعة.

3) تحضير عينات الاختبار:

بالإضافة إلى الالتزام بالمتطلبات ذات الصلة من المواصفة T1101-2006، تُقطع 10 عينات تمثيلية. يجب ألا يقل حجم كل عينة عن مساحة اللوحة المرجعية.

٤) تحديد السُمك الاسمي تحت ضغط ٢ كيلو باسكال:

نظّف لوحة القياس المرجعية وقاعدة الضغط ٥ نيوتن، ثم ضع قاعدة الضغط على لوحة القياس المرجعية، واضبط مؤشر القياس على الصفر.

ارفع قاعدة الضغط ٥ نيوتن، وضع العينة بشكل طبيعي ومستوٍ بين لوحة القياس المرجعية وقاعدة الضغط. اخفض قاعدة الضغط برفق لتطبيق ضغط ٢ كيلو باسكال ± ٠.٠١ كيلو باسكال على العينة. اخفض طرف مؤشر القياس حتى يلامس العينة، ثم شغّل ساعة الإيقاف. سجّل القراءة بعد ٣٠ ثانية، بدقة ٠.٠١ مم.

كرر الإجراء المذكور أعلاه لإكمال الاختبار على جميع العينات العشر.

إذا لزم الأمر، اختر الأوزان المناسبة لتطبيق ضغط مقداره ٢٠ كيلو باسكال ± ٠.١ كيلو باسكال، وحدد سُمك العينة تحت هذا الضغط.

إذا لزم الأمر، اختر الأوزان المناسبة لتطبيق ضغط مقداره ٢٠٠ كيلو باسكال ± ١ كيلو باسكال، وحدد سُمك العينة تحت هذا الضغط.

7. نتائج الاختبار

1) احسب متوسط السُمك الحسابي δ للعينات العشر المقاسة تحت نفس الضغط، مُعبرًا عنه بالملليمترات. احسب النتيجة بدقة ثلاثة أرقام عشرية، ثم قرّبها إلى رقمين عشريين وفقًا للمعيار GB 8170.

2) إذا لزم الأمر، احسب الانحراف المعياري σ ومعامل التباين CV. يُحسب الانحراف المعياري σ ومعامل التباين CV وفقًا لمتطلبات المعيار T1102-2006 من هذه المواصفة.

8. تقرير الاختبار

يجب أن يتضمن تقرير الاختبار المعلومات التالية:

(1) اسم ومواصفات عينات الاختبار؛

(2) الضغط المُطبق أثناء الاختبار وأبعاد دواسة الضغط؛

(3) نتائج الاختبار؛

(4) الظروف الجوية أثناء الاختبار؛

(5) تاريخ الاختبار وأسماء القائمين عليه؛

(6) أي معلومات أخرى مطلوبة وفقًا لإجراءات الاختبار؛

(7) وصف تفصيلي لأي انحرافات عن إجراءات الاختبار المحددة.
