جهاز اختبار نفاذية GCL من البنتونيت الصوديومي مناسب لاختبار التوصيل الهيدروليكي وأداء منع التسرب للبطانيات المقاومة للماء المصنوعة من البنتونيت الصوديومي وغيرها من بطانات الطين الجيوصناعية (GCL). ويمكن استخدامه في المختبرات، ومؤسسات فحص الجودة، ومعاهد البحوث، والجامعات، ومصنّعي المواد الجيوصناعية.

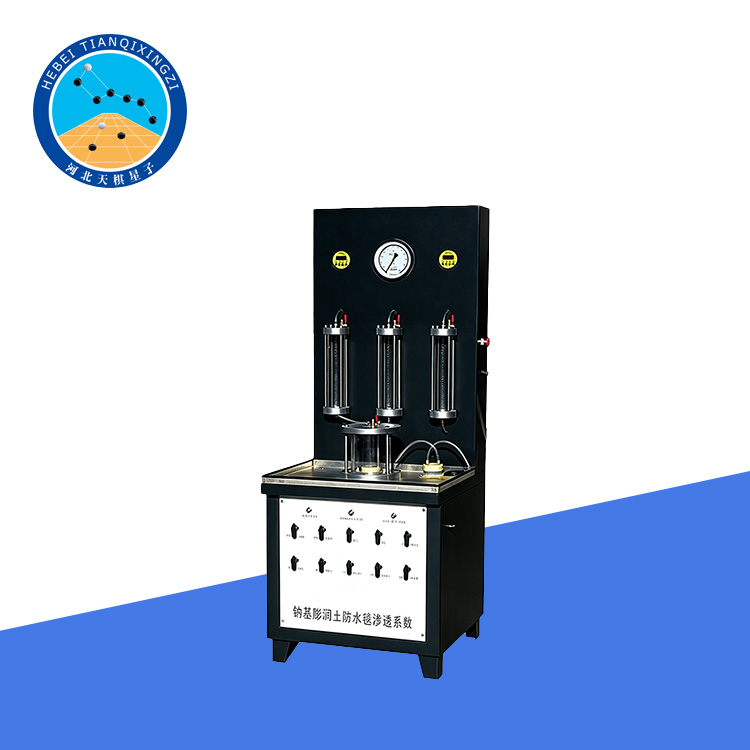

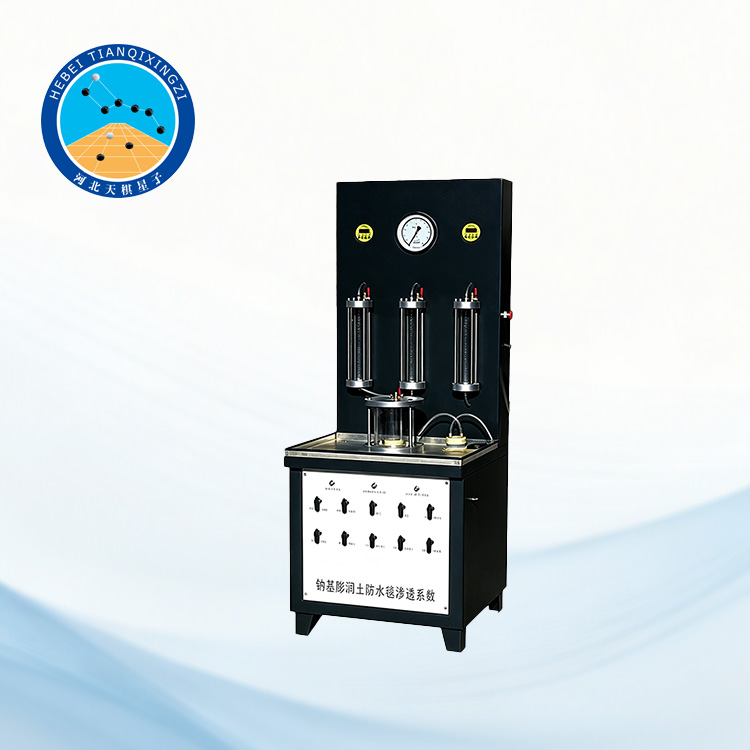

جهاز اختبار نفاذية GCL من البنتونيت الصوديومي

الموديل: TD-1208

أولاً: مقدمة عن المنتج

تم تصميم جهاز الاختبار وفقًا للمواصفة JG/T 193-2006، ويُستخدم لتحديد التوصيل الهيدروليكي للبطانيات المقاومة للماء المصنوعة من البنتونيت الصوديومي (بطانات الطين الجيوصناعية، GCL) تحت فرق ضغط هيدروليكي محدد. يقيس الجهاز معدل تدفق المياه المارة عبر العينة خلال فترة زمنية محددة، وكذلك سُمك العينة تحت التدرج الهيدروليكي المحدد، ثم يحسب التوصيل الهيدروليكي وفقًا لذلك.

المعايير المرجعية: ASTM D6766-25, ASTM D5887/D5887M

ثانياً: خصائص المنتج

1. مزود بمقياس ضغط عالي الدقة لضبط الضغط مسبقًا في خلية النفاذية وخزان المنبع، مع تعويض تلقائي للضغط وتحكم دقيق فيه.

2. مزود بخزانات أكريليك شفافة تتميز بإحكام ممتاز للهواء لتسهيل المراقبة أثناء الاختبار.

3. مزود بصمامات تحكم مخصصة للتحكم بشكل مستقل في مدخل الهواء، ومدخل الماء، والتصريف لخلية النفاذية وخزاني المنبع والمصب.

٤. يستخدم وصلات نحاسية نقية لضمان المتانة وطول العمر الافتراضي.

٥. مزود بصمامات تحكم ضغط مناسبة لضبط الضغط يدويًا بسهولة لكل مجموعة عينات.

٦. نظام إمداد مياه أوتوماتيكي.

ثالثًا: المعايير الفنية

1. حجم العينة: قطر 70 مم

2. أقصى قوة اختبار: 100 كيلو باسكال

3. الأبعاد الكلية: 820 × 730 × 1850 مم

4. الوزن: 100 كجم

5. القطر الداخلي لخزانات التخزين العلوية والسفلية: 60 مم

رابعاً: مبدأ الاختبار

يتم تركيب عينة GCL المصنوعة من البنتونيت الصوديومي في خلية النفاذية، وتُعرَّض لفرق ضغط هيدروليكي محدد. يسمح للماء بالمرور عبر العينة تحت ظروف ضغط يتم التحكم فيها. يتم قياس معدل تدفق المياه وسُمك العينة، ثم يتم حساب التوصيل الهيدروليكي بناءً على البيانات المقاسة وظروف الاختبار.

خامساً: بنود الاختبار

التوصيل الهيدروليكي لـ GCL؛

معدل تدفق النفاذ؛

سُمك العينة؛

أداء منع التسرب؛

نفاذية المياه للبطانيات المقاومة للماء المصنوعة من البنتونيت الصوديومي.

سادساً: المزايا الرئيسية

1. تحكم دقيق بالضغط: تضمن مكونات التحكم بالضغط عالية الدقة ضغط اختبار ثابتًا ودقيقًا.

2. مراقبة بصرية: تسمح الخزانات الشفافة بمراقبة مستويات المياه وظروف الاختبار بسهولة.

3. تحكم مستقل: يمكن التحكم في مدخل الهواء وإمدادات المياه والصرف بشكل مستقل لضمان مرونة التشغيل.

4. إمداد مياه أوتوماتيكي: يُبسط نظام إمداد المياه الأوتوماتيكي عملية التشغيل ويُحسّن كفاءة الاختبار.

5. بنية متينة: توفر وصلات النحاس عالية الجودة ومكونات التحكم الموثوقة عمرًا تشغيليًا طويلًا.

6. الاختبارات المعملية: تصميمها المدمج والعملي يجعلها مناسبة للاختبارات المعملية الروتينية ومراقبة الجودة.
