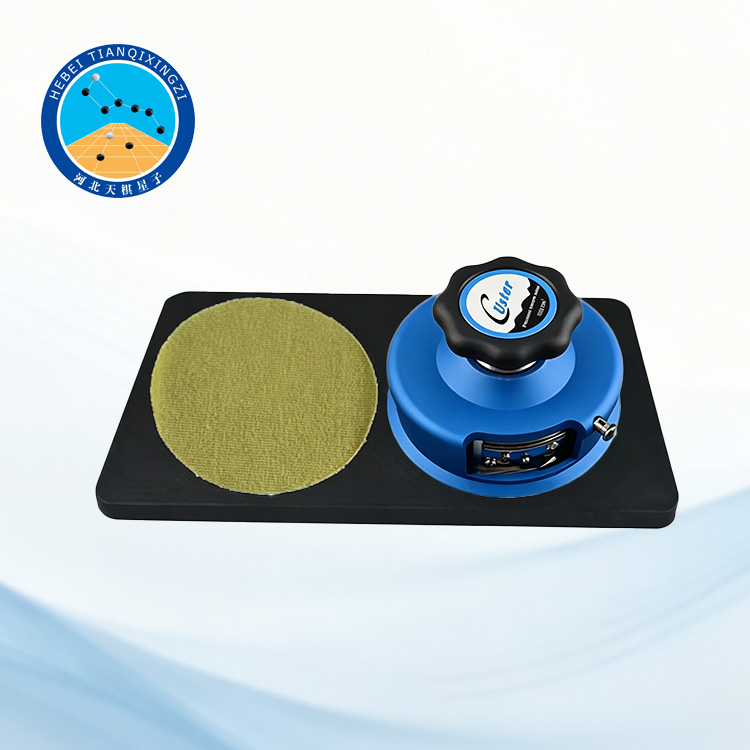

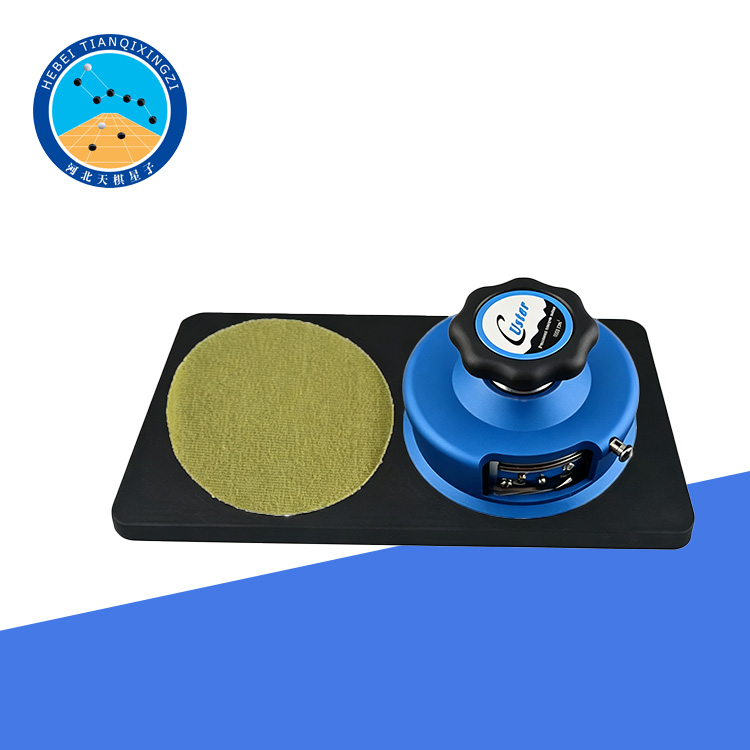

أداة أخذ عينات الأقراص الجيوسينثيتيكية | قاطع الجيوتكستيل GSM هي أداة يدوية لأخذ العينات، مصممة لقطع عينات دائرية دقيقة من الجيوتكستيل والجيوكومبوزيت والمنسوجات. تتميز هذه الأداة بسماكة قطع قابلة للتعديل، وشفرات قابلة للاستبدال، وهيكل متين مصنوع من سبائك الألومنيوم، وتُستخدم عادةً مع ميزان إلكتروني لتحضير العينات لاختبار الكتلة لكل وحدة مساحة (GSM).

قاطع أقراص للمواد الجيوصناعية | قاطع GSM للمنسوجات الأرضية

الموديل: TD1111Q-1

أولاً: مقدمة عن المنتج

صُممت هذه الأداة لأخذ عينات دائرية من المواد الجيوسينثيتيكية المختلفة، بما في ذلك المنسوجات الأرضية والمواد الجيوسكومبوزيتية. وهي مصنوعة من سبائك الألومنيوم المصبوبة، وتتميز بشفرة قطع قابلة لتعديل الارتفاع. تُستخدم هذه الأداة عادةً مع ميزان إلكتروني لتحديد كتلة وحدة المساحة (GSM) للمنسوجات الأرضية.

ثانياً: هيكل المنتج ومبدأ التشغيل

١. شفرات القطع مزدوجة الجوانب، بأربع شفرات موزعة بالتساوي حول المحيط بزوايا ٩٠ درجة. الشفرات قابلة للاستبدال. لاستبدال شفرة، قم بفك البراغي الأربعة من نوع فيليبس الموجودة على كل شفرة، ثم أزل مشبك الشفرة والشفرة، وركّب شفرة جديدة. أعد تركيب مشبك الشفرة، مع التأكد من أن حافة القطع موجهة باتجاه عقارب الساعة وأن جميع حواف القطع الأربعة تقع على نفس المستوى. ثم أحكم ربط البراغي.

٢. يتميز الجزء السفلي من الجهاز بسطح محكم مانع للانزلاق لتثبيت العينة أثناء القطع، مما يُسهّل عملية القطع ويمنع انزلاق العينة.

3. يوجد قرص مدرج مُسنن أسفل عجلة اليد المموجة، ويُستخدم لضبط سُمك القطع. لضبط السُمك، قم بفك برغي التثبيت وأدر القرص المدرج المُسنن باتجاه عقارب الساعة لتقليل سُمك القطع، أو عكس اتجاه عقارب الساعة لزيادته. اضبطه على السُمك المطلوب، ثم أحكم ربط برغي التثبيت.

ثالثًا: استخدامات المنتج

تُستخدم لقص عينات دائرية من مختلف أنواع الصوف، والأقمشة المخلوطة، والألياف الكيميائية، والأقمشة المحبوكة يدويًا.

رابعاً: المعايير الفنية

١. مساحة العينة: ١٠٠ سم²

٢. سُمك القطع: ١٥ مم

٣. الأبعاد الكلية: ١٦٠ × ١١٥ مم

٤. الوزن: ١.٥ كجم

خامساً: تعليمات الاستخدام

١. خذ قطعة القماش المراد قصها، وقِس سُمكها، واضبط قرص العينة كما هو موضح أعلاه.

٢. افرد قطعة القماش على حصيرة من الفلين. ضع قرص العينة على القماش، وامسك الغطاء الخارجي بيد، وامسك عجلة اليد المموجة ١ باليد الأخرى، مع الضغط عليها برفق. ثم أدر عجلة اليد المموجة باتجاه عقارب الساعة (بزاوية أكبر من ٩٠ درجة) لقص العينة الدائرية.

سادساً: المزايا والخصائص

١. سُمك قطع قابل للتعديل: يسمح ارتفاع شفرة القطع القابل للتعديل للجهاز باستيعاب عينات ذات سُمك مختلف، مما يضمن تحضيرًا متسقًا للعينات.

٢. شفرات قابلة للاستبدال: شفرات القطع الأربع ذات الوجهين قابلة للاستبدال، مما يساعد في الحفاظ على أداء قطع حاد وإطالة عمر الجهاز.

٣. قطع عينات ثابت: تساعد القاعدة ذات السطح المحكم والمضاد للانزلاق في تثبيت المادة بإحكام أثناء القطع، مما يقلل من حركة العينة ويحسن دقة القطع.

٤. هيكل متين من سبائك الألومنيوم: صُنعت أداة أخذ العينات من سبائك الألومنيوم المصبوبة، مما يوفر هيكلاً خفيف الوزن ومتيناً ومقاوماً للتآكل للاستخدام المختبري الروتيني.

٥. تشغيل يدوي بسيط: يتميز التصميم اليدوي المدمج بأنه لا يتطلب مصدر طاقة خارجي، ويتيح تحضير عينات دائرية بسرعة وسهولة.

٦. مناسب لاختبار كثافة المواد (GSM): عند استخدامه مع ميزان إلكتروني، يمكن استخدام أداة أخذ العينات لتحضير عينات لتحديد كتلة وحدة المساحة (GSM) للأقمشة الجيوتقنية والأقمشة وغيرها من المواد المرنة.

سابعا. مواد التطبيق

جهاز أخذ عينات الأقراص الجيوسينثيتيكية مناسب لتحضير عينات دائرية من مجموعة واسعة من المواد المرنة، بما في ذلك:

المنسوجات الأرضية؛

المنسوجات الأرضية غير المنسوجة؛

المنسوجات الأرضية المنسوجة؛

المواد المركبة الجيولوجية؛

أقمشة الصوف؛

الأقمشة المخلوطة؛

أقمشة الألياف الاصطناعية؛

الأقمشة المحبوكة؛

وغيرها من المنسوجات والصفائح المرنة.
