جهاز اختبار قوة انفجار المنسوجات الأرضية مصمم لتحديد قوة انفجار المنسوجات الأرضية باستخدام طريقة الحجاب الحاجز المرن. الجهاز مزود بلوحة تحكم LCD، ومستشعر ضغط عالي الدقة، ونظام تحكم أوتوماتيكي في الضغط، ونظام اختبار بمحطتين، ونظام فعال لإمداد المياه، مما يوفر نتائج اختبار دقيقة ومستقرة وسهولة في التشغيل. الجهاز مناسب للمختبرات، وهيئات فحص الجودة، ومعاهد البحث العلمي، ومصنعي المنسوجات الأرضية.

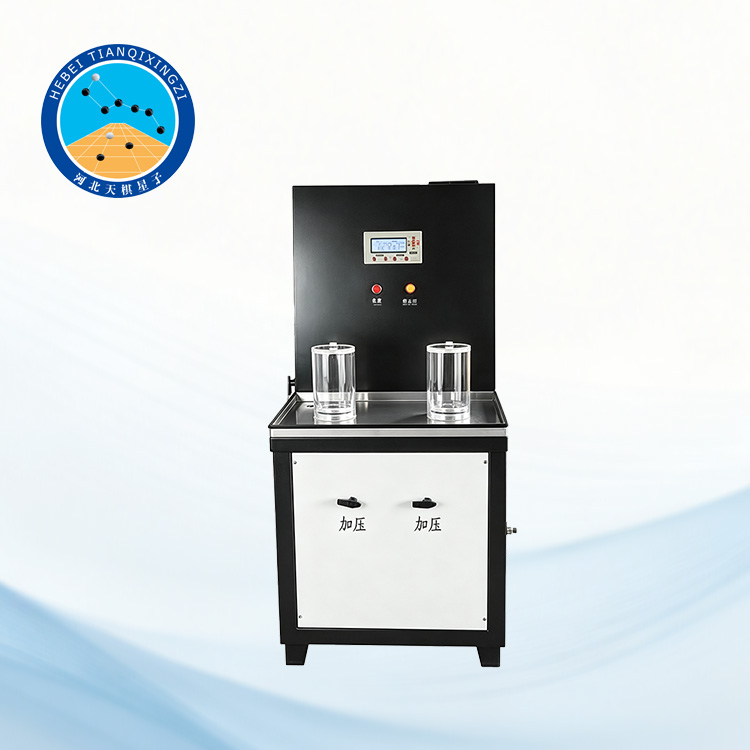

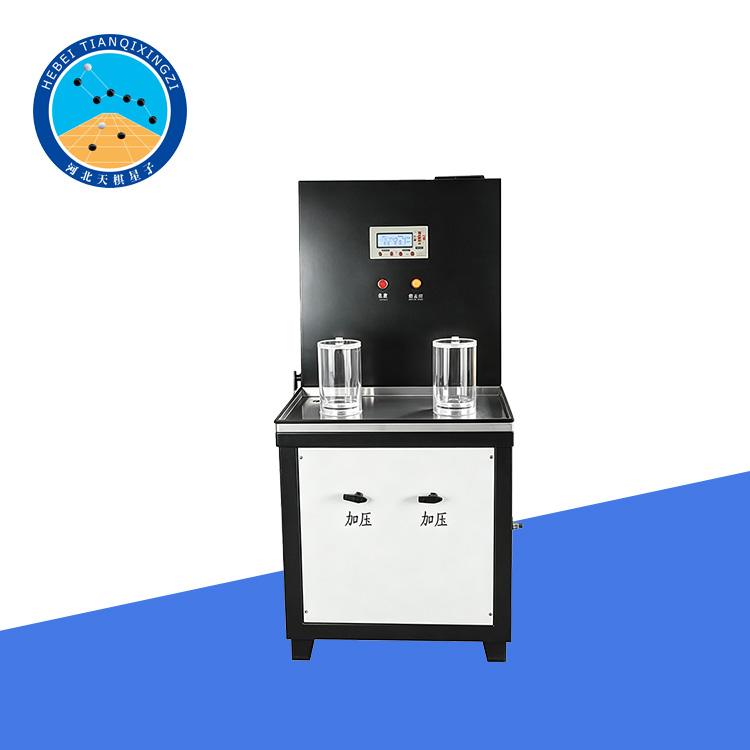

جهاز اختبار قوة انفجار الأغشية الأرضية

الموديل: TD-YT1212

أولاً: مقدمة عن المنتج

تم تصميم هذا الجهاز وفقًا للمعيارين SL/T 235-1999 و GB/T 7742-1987، المنسوجات — تحديد قوة الانفجار والتمدد عند الانفجار — طريقة الحجاب الحاجز المرن. وهو مناسب لتحديد قوة انفجار المنسوجات الأرضية، ويتميز بأداء مستقر، وتشغيل سهل، واستخدام عملي.

المعايير المرجعية: ASTM D3786/D3786M, ISO 13938-1:2019

ثانياً: خصائص المنتج

١. لوحة تحكم LCD

توفر لوحة التحكم LCD وظائف متعددة، منها: ضبط الضغط مسبقًا، والتوقيت التلقائي، والتحكم التلقائي في الضغط الثابت، والتعويض التلقائي للضغط، وتخزين البيانات، وإعادة ضبط الصفر.

٢. طاولة عمل واسعة من الفولاذ المقاوم للصدأ

تتميز طاولة العمل الواسعة المصنوعة من الفولاذ المقاوم للصدأ بمقاومتها للصدأ والتآكل، مما يوفر سطح عمل مريحًا ومتينًا لإجراء الاختبارات.

٣. مستشعر ضغط عالي الدقة

يتميز مستشعر الضغط المدمج عالي الدقة بحساسية عالية ونتائج قياس دقيقة.

٤. مشابك من الألومنيوم المستخدم في صناعة الطيران

توفر مشابك الألومنيوم المستخدمة في صناعة الطيران تثبيتًا محكمًا للعينات، ومقاومة ممتازة للتآكل، وعمرًا تشغيليًا طويلًا.

٥. اختبار محطتين

يُمكن للجهاز إجراء اختبارين على عينتين في وقت واحد، مما يُحسّن كفاءة الاختبار وإنتاجيته.

٦. صمامان للتحكم في الضغط

مزود بصمامين مخصصين للتحكم في الضغط، مما يتيح ضبط الضغط يدويًا بسهولة لكل مجموعة عينات.

٧. وعاء تجميع مياه شفاف من الأكريليك

وعاء تجميع المياه مصنوع من زجاج شبكي شفاف للغاية، مما يسهل الملاحظة التجريبية.

٨. مضخة مياه مدمجة عالية الكفاءة

تتيح مضخة المياه المدمجة عالية الكفاءة إمدادًا تلقائيًا بالمياه عند توصيلها بمصدر مياه.

9. مخرج التصريف

الجهاز مزود بمخرج تصريف مخصص لتسهيل تصريف المياه بعد الاختبار.

ثالثًا: المعايير الفنية

1. دقة القياس: ±0.5%

2. معدل التدفق: 100 مل/دقيقة

3. قطر جامع الماء: 30.5 مم

4. أقصى ضغط: 2.5 ميجا باسكال

5. حجم العينة: 55 مم

6. الأبعاد الكلية: 830 × 830 × 1500 مم

7. مصدر الطاقة: تيار متردد 380 فولت، 50 هرتز

8. الوزن: 80 كجم

رابعاً: مبدأ الاختبار

تُثبّت العينة بإحكام بين مشبكين علوي وسفلي، مع وضع غشاء مرن أسفلها. يُطبّق ضغط الماء تدريجيًا على الغشاء، مما يؤدي إلى تشوّه العينة وانفجارها في النهاية. يُسجّل أقصى ضغط يتم الوصول إليه لحظة انفجار العينة كقوة الانفجار. يمكن استخدام نتائج الاختبار لتقييم المقاومة الميكانيكية وأداء الانفجار للأقمشة الجيوتقنية.

خامساً: التطبيقات

جهاز اختبار قوة انفجار المنسوجات الأرضية مناسب لاختبار المنسوجات الأرضية المنسوجة وغير المنسوجة المستخدمة في الترشيح، والصرف، والفصل، والتدعيم، والتحكم في التعرية، وغيرها من تطبيقات الهندسة المدنية. ويُستخدم على نطاق واسع من قبل مصنعي المنسوجات الأرضية، ومختبرات مواد البناء، ومعاهد البحوث، والجامعات، ومؤسسات الاختبار التابعة لجهات خارجية.

VI. عناصر الاختبار

يمكن استخدام الجهاز لتقييم ما يلي:

قوة تحمل الأقمشة الجيوتقنية للتمزق؛

مقاومة الأقمشة الجيوتقنية للتمزق؛

ضغط التمزق؛

أداء التمزق؛

تمدد التمزق؛

مقاومة الضغط لمواد الأقمشة الجيوتقنية.

سابعاً: التطبيقات النموذجية

يمكن استخدام هذا الجهاز لمراقبة جودة وتقييم أداء المنسوجات الأرضية في المجالات التالية:

هندسة الطرق والسكك الحديدية؛

مشاريع مدافن النفايات وحماية البيئة؛

أنظمة الصرف والترشيح؛

الهندسة الهيدروليكية؛

مكافحة التعرية؛

منشآت التربة المسلحة؛

بحوث وتطوير المواد الجيوسينثيتيكية.
