صُمم جهاز اختبار تدفق المياه المستوي للأقمشة الجيوتقنية لتحديد سعة تدفق المياه المستوي، ومعامل النفاذية، والنفاذية الهيدروليكية للأقمشة الجيوتقنية تحت ضغط عادي محدد وظروف رأس هيدروليكي ثابتة. وهو مناسب لتقييم أداء تصريف المياه ونقلها في الأقمشة الجيوتقنية والمواد الجيوسينثيتيكية، مع أداء مستقر ونتائج اختبار موثوقة.

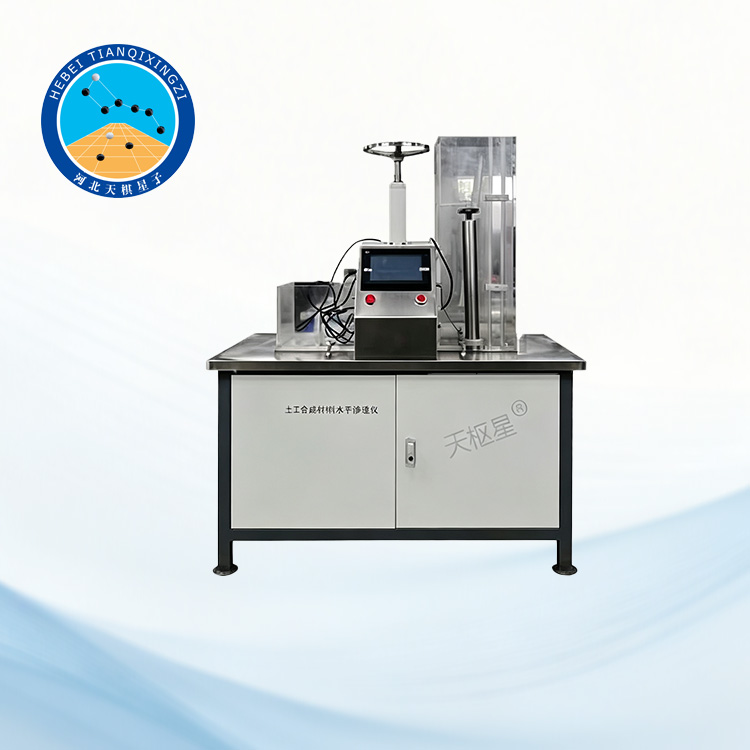

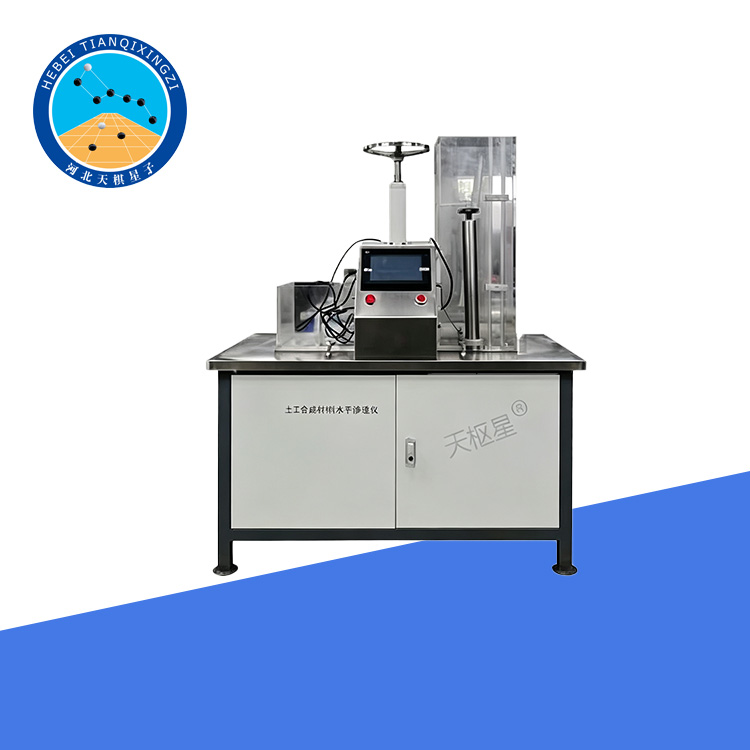

جهاز اختبار تدفق المياه داخل مستوى المنسوجات الأرضية

الموديل: TD17633-1

أولاً: نظرة عامة على المنتج

تم تطوير هذا الجهاز وتصميمه وفقًا للمتطلبات ذات الصلة من المواصفات القياسية GB/T 17633-1998، وSL/T 235-2012، وISO/FDIS 12958-98E، وGB 17642-2008، الخاصة بالمنسوجات الأرضية والمنتجات ذات الصلة - تحديد قدرة تدفق المياه في مستوى النسيج الأرضي.

وهو مناسب لتحديد معامل النفاذية في المستوى والنفاذية الهيدروليكية للمنسوجات الأرضية تحت ضغط عادي محدد ورأس هيدروليكي ثابت. يتميز الجهاز بأداء مستقر، وتشغيل موثوق، وسهولة الاستخدام.

ثانياً: المعايير الفنية

1. حجم العينة: 100 × 200 مم

2. نطاق الضغط الطبيعي المُطبق على العينة: 10-250 كيلو باسكال

3. الأبعاد الكلية: 600 × 1200 × 1500 مم

4. وزن الجهاز: 150 كجم

ثالثًا: إجراءات التشغيل

١.

١) يجب أن يكون ماء الاختبار ماءً منزوع الغازات أو ماءً مقطرًا.

٢) قُصّ ثلاث عينات لكل اتجاه من اتجاهات الحياكة والاتجاه العرضي. إذا كانت العينات رقيقة، فيُفضّل تكديس طبقتين أو ثلاث طبقات منها للاختبار. في هذه الحالة، يجب قص ست أو تسع عينات.

٢.

١) غلّف العينة بغشاء لاتكس أو غلاف مطاطي. يجب أن تكون العينة مسطحة وخالية من التجاعيد،

مع عدم وجود أي تسريب حول محيطها. بالنسبة لأنواع التحميل المباشر، ثبّت وسادتي العينة العلوية والسفلية بعناية لضمان تحملها ضغطًا عموديًا منتظمًا.

٢) طبّق ضغطًا يتراوح بين ٢ و٥ كيلو باسكال لتثبيت العينة. احقن الماء منزوع الغازات فورًا في وعاء مستوى الماء لإزالة فقاعات الهواء من العينة. يجب أن تكون العينة مشبعة بالماء أثناء الاختبار.

٣) اختر التدرج الهيدروليكي وفقًا لظروف الموقع. في حال عدم وضوح الوضع، اختر تدرجًا هيدروليكيًا لا يزيد عن ١.٠.

4) اختر ثلاثة اختبارات ضغط على الأقل بناءً على ظروف الموقع أو متطلبات التصميم، بحيث يكون أحدها أعلى قليلاً من قيمة التصميم والآخر أقل قليلاً منها. طبّق الحد الأدنى للضغط الطبيعي على العينة لمدة 15 دقيقة. ارفع مستوى الماء في الوعاء للوصول إلى التدرج الهيدروليكي المطلوب. بعد استقرار تدفق الماء، قِس الزمن اللازم لتسرب 500 سنتيمتر مكعب من الماء، أو سجّل كمية الماء المتسربة خلال 15 دقيقة. أجرِ ثلاثة قياسات متوازية لكل تدرج هيدروليكي.

٥) كرر الخطوات السابقة مع ميل هيدروليكي مختلف.

٦) ارفع الضغط الطبيعي وكرر الخطوات السابقة لإكمال الاختبارات للضغوط الطبيعية المتبقية.

رابعاً: مبدأ الاختبار

يقيس جهاز اختبار تدفق المياه في مستوى النسيج الأرضي قدرة النسيج الأرضي على تدفق المياه في مستوى المادة تحت ضغط عمودي محدد وتدرج هيدروليكي معين. خلال الاختبار، تُشبع العينة بالماء وتُعرَّض لضغط عمودي مضبوط. ثم يُترك الماء ليتدفق عبر العينة على طول مستواها تحت ضغط هيدروليكي ثابت. يُقاس معدل تدفق الماء بعد استقرار التدفق.

يمكن استخدام نتائج الاختبار لتقييم أداء نقل الماء في المستوى، ومعامل النفاذية، والنفاذية الهيدروليكية للنسيج الأرضي تحت ظروف ضغط عمودي مختلفة.

خامساً: الميزات الرئيسية

1. مصمم لاختبار تدفق المياه داخل المستوى للأقمشة الجيوتقنية والمواد الجيوسينثيتيكية ذات الصلة.

2. يدعم الاختبار تحت نطاق واسع من الضغوط العادية من 10 إلى 250 كيلو باسكال.

3. توفر طريقة الاختبار ذات الضغط الثابت ظروف اختبار مستقرة وقابلة للتكرار.

4. مناسب لتقييم أداء نقل المياه وتصريفها تحت ظروف ضغط مختلفة.

5. يمكن إجراء الاختبارات عند تدرجات هيدروليكية مختلفة وفقًا للمعايير المعمول بها ومتطلبات المشروع.

6. مناسب للبحوث المخبرية، ومراقبة الجودة، وتطوير المنتجات، وتقييم أداء الأقمشة الجيوتقنية.
