يستخدم جهاز اختبار الثقب الديناميكي للأقمشة الجيوتقنية طريقة المخروط الساقط لتقييم مقاومة الثقب الديناميكي للأقمشة الجيوتقنية وغيرها من المواد الجيوسينثيتيكية. أثناء الاختبار، تُثبّت العينة بإحكام بين حلقتي التثبيت، ويُطلق مخروط من الفولاذ المقاوم للصدأ من ارتفاع محدد ليصطدم بالعينة. يخترق المخروط العينة بفعل قوة الصدم، مُحدثًا ثقبًا.

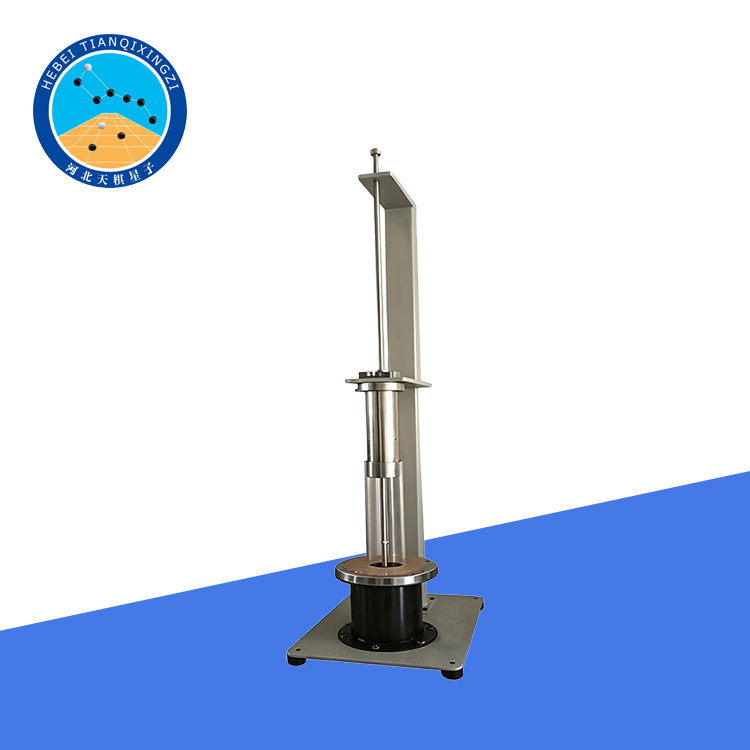

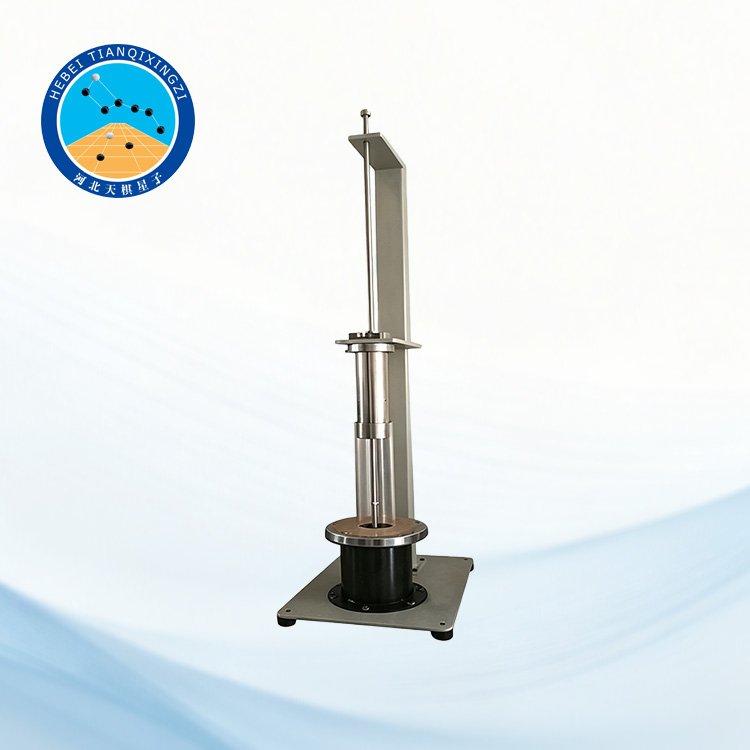

جهاز اختبار الثقب الديناميكي للمنسوجات الأرضية | اختبار المخروط الساقط

الموديل: TDYT-4

أولاً: مقدمة عن المنتج

يُستخدم هذا الاختبار لتقييم مقاومة مختلف المواد الجيوسينثيتيكية لاختراق مخروط فولاذي يُسقط من ارتفاع محدد، وبالتالي تقييم مقاومة هذه المواد للتلف الناتج عن سقوط الصخور.

المعايير المطبقة: JTG E50، ISO/DIS 13433، GB/T 17630

ثانياً: المواصفات الفنية

1. القطر الداخلي لحلقة التثبيت: 150 ± 0.5 مم

2. المسافة من طرف المخروط إلى العينة: 500 ± 2 مم

3. مخروط من الفولاذ المقاوم للصدأ: زاوية المخروط: 45 درجة؛ الكتلة الإجمالية: 1000 ± 5 غ

4. مخروط القياس: الكتلة: 600 ± 5 غ؛ التدريج: 2 مم/قسم

5. الأبعاد الكلية: 435 × 575 × 1600 مم

6. الوزن: 55 كجم

ثالثًا: إجراء الاختبار

١. جهّز عينة النسيج الأرضي أو الجيوسينثيتيكي وفقًا لمعيار الاختبار المطبق.

٢. ضع العينة أفقيًا وثبّتها بإحكام بين حلقتي التثبيت.

٣. اضبط الارتفاع بحيث تكون رأس المخروط المصنوع من الفولاذ المقاوم للصدأ على المسافة المحددة من العينة.

٤. اترك المخروط الفولاذي ليسقط بحرية ويخترق العينة.

٥. أزل المخروط وافحص ثقب الاختراق المتكون في العينة.

٦. أدخل مخروط القياس في ثقب الاختراق وحدد أقصى قطر للاختراق وفقًا للتدريج المحدد.

٧. سجّل نتائج الاختبار وقيم مقاومة العينة للاختراق الديناميكي.

رابعاً: الميزات الرئيسية

مصمم خصيصًا لاختبارات الثقب الديناميكي للأقمشة الجيوتقنية والمواد الجيوسينثيتيكية.

يعتمد على طريقة تأثير المخروط الساقط لضمان اختبار موثوق وقابل للتكرار.

تساعد حلقة التثبيت الدقيقة في الحفاظ على ثبات وضعية العينة أثناء الاختبار.

مخروط من الفولاذ المقاوم للصدأ بزاوية وكتلة قياسيتين.

يُمكّن مخروط القياس من تحديد قطر ثقب الثقب بسهولة.

مناسب لمراقبة الجودة، والاختبارات المعملية، والبحوث، وتقييم أداء المواد.

ينطبق على نطاق واسع من الأقمشة الجيوتقنية المنسوجة وغير المنسوجة، وغيرها من المواد الجيوسينثيتيكية.

سادساً: التطبيقات

يُعدّ هذا الجهاز مناسبًا لاختبار المنسوجات الأرضية والمواد الجيوسينثيتيكية المستخدمة في الطرق والسكك الحديدية ومدافن النفايات وأنظمة الصرف الصحي ومكافحة التعرية وحماية المنحدرات والهندسة الهيدروليكية وغيرها من تطبيقات الهندسة المدنية. وهو مفيد بشكل خاص لتقييم قدرة المواد الجيوسينثيتيكية على تحمّل الصدمات وأضرار الثقب الناتجة عن سقوط الأحجار أو الأجسام الحادة الأخرى أثناء الإنشاء والاستخدام.
