يتم تثبيت العينة بإحكام داخل حجرة الاختبار، ثم يُسمح للماء بالتدفق عموديًا عبر المنسوج الأرضي تحت فرق محدد ومتحكم فيه في الرأس الهيدروليكي. يتم قياس معدل تدفق الماء عبر العينة باستخدام مقاييس التدفق. ومن خلال تسجيل تدفق الماء في ظل ظروف الاختبار المحددة، يمكن تقييم نفاذية الماء الرأسية للمنسوج الأرضي.

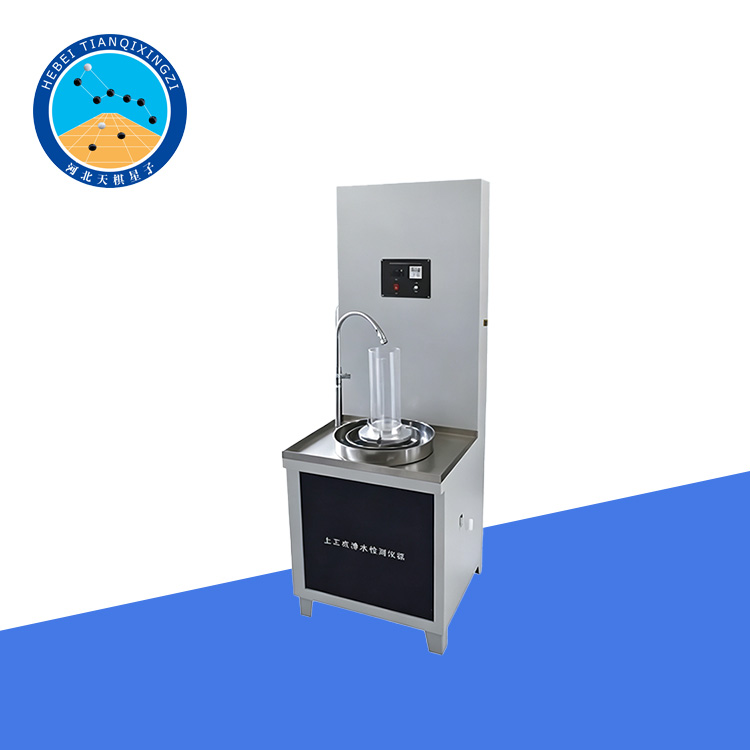

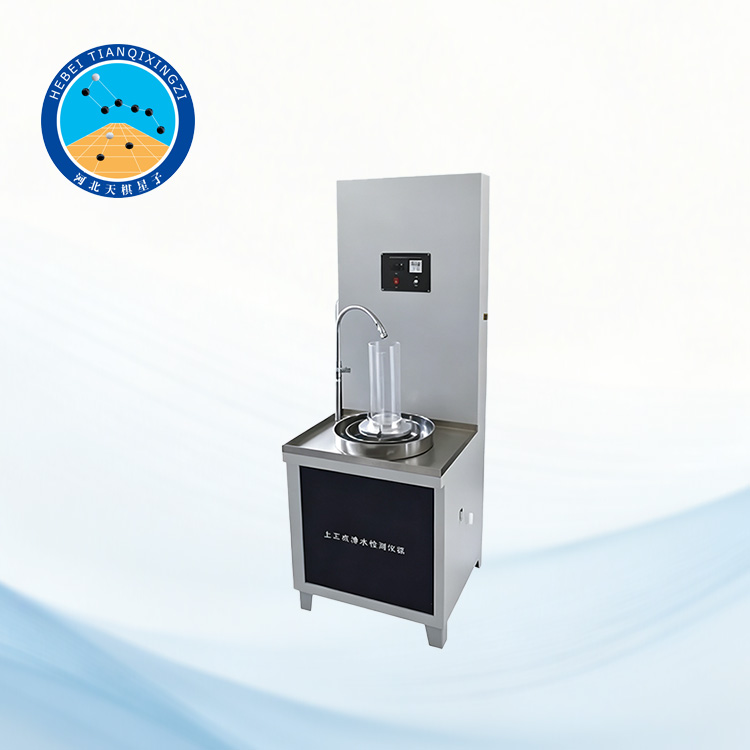

جهاز اختبار النفاذية الرأسية للماء للمنسوجات الأرضية

الموديل: TDYTO20B

أولاً: مقدمة عن المنتج

هذا الجهاز مناسب لتحديد نفاذية الماء لمختلف أنواع المنسوجات الأرضية. وهو جهاز اختبار متخصص مصمم لقياس معدل تدفق الماء عبر المواد الجيوصناعية ومنتجاتها المركبة في الاتجاه العمودي على مستوى العينة. وفي ظل ظروف الاختبار المحددة، يحدد الجهاز حجم الماء الذي يتدفق عموديًا عبر طبقة واحدة من المنسوج الأرضي.

المعايير المرجعية: ISO 11058:2019, ASTM D4491/D4491M-22

ثانياً: ميزات التصميم

1. الجهاز مصنوع بالكامل من الفولاذ المقاوم للصدأ 304 المستورد، بينما طاولة العمل مصنوعة من سبيكة ألومنيوم خاصة مستوردة، خضعت لمعالجة سطحية بالرمل والأنودة، مما يوفر مقاومة ممتازة للصدأ والتآكل مع الحفاظ على وزن الجهاز خفيفًا نسبيًا.

2. يتدفق الماء لأعلى من أسفل العينة، مما يمنع انخفاض مستوى الماء وتكوّن فقاعات الهواء، وبالتالي يضمن دقة نتائج الاختبار.

3. مزود بأربعة عدادات تدفق للتحكم الدقيق في فرق الضغط الهيدروليكي.

4. يمكن التحكم في معدل التدفق الأقصى حتى 5 لتر/دقيقة، مما يتيح قياس نفاذية الماء للأقمشة الجيوتقنية أحادية الطبقة بدقة.

5. تم تركيب خزان ماء في أعلى الجهاز لتلبية متطلبات اختبار العينات ذات معدلات تدفق الماء العالية نسبيًا.

ثالثًا: المعايير الفنية الرئيسية

١. أقصى فرق في الارتفاع: ٢٥٠ مم ماء

٢. أسطوانة القياس: ١٠٠٠ مل (دقة ١٠ مل)

٣. القطر الداخلي للمشبك: ٥٠ ± ٠.٥ مم

٤. مصدر الطاقة: ٢٢٠ فولت

٥. أقصى سُمك للعينة: ٢٠ مم

٦. الأبعاد الكلية: ٨٢٠ × ٧٣٠ × ١٨٥٠ مم

٧. عداد الوقت: من ٠ إلى ٩٩.٩ ثانية

٨. نطاق قياس درجة الحرارة: من ٥ إلى ١٠٠ درجة مئوية

رابعاً: إجراء الاختبار

١. جهّز عينة النسيج الأرضي وفقًا لمتطلبات الاختبار المحددة.

٢. ضع العينة بين المشبكين العلوي والسفلي، مع التأكد من استوائها ووضعها في مكانها الصحيح.

٣. املأ نظام الماء وأزل أي فقاعات هواء من دائرة الاختبار.

٤. اضبط معدل تدفق الماء وفرق الضغط الهيدروليكي وفقًا لظروف الاختبار المطلوبة.

٥. دع الماء يتدفق عموديًا عبر العينة وانتظر حتى يستقر التدفق.

٦. سجّل معدل تدفق الماء وظروف الاختبار المقابلة.

٧. كرّر الاختبار حسب الحاجة واحسب متوسط النتائج.

خامساً: المزايا الرئيسية

مناسب لأنواع مختلفة من المواد الجيوتكستيلية.

يساعد تدفق الماء الصاعد على تقليل تداخل فقاعات الهواء.

أربعة عدادات تدفق توفر قياسًا وتحكمًا مرنًا في التدفق.

أقصى معدل تدفق يصل إلى 5 لتر/دقيقة.

مناسب للعينات ذات النفاذية العالية نسبيًا.

مصنوع من الفولاذ المقاوم للصدأ 304 المتين، ويتميز بمقاومة جيدة للتآكل.

تصميم صغير الحجم وخفيف الوزن نسبيًا لسهولة الاستخدام في المختبر.

تشغيل واضح ومباشر لإجراء اختبارات فعالة.
