تم تصميم جهاز اختبار مقاومة التآكل للمنسوجات الأرضية لتقييم مقاومة التآكل للمنسوجات الأرضية المنسوجة وغير المنسوجة والمنتجات ذات الصلة. يحاكي الجهاز الاحتكاك المتحكم فيه بين العينة والسطح الكاشط تحت ضغط محدد وحركة ترددية. ومن خلال مقارنة قوة الشد قبل وبعد التآكل، يتم تحديد نسبة فقدان قوة الشد، مما يوفر بيانات موثوقة لتقييم متانة ومقاومة التآكل للمواد الجيوتقنية.

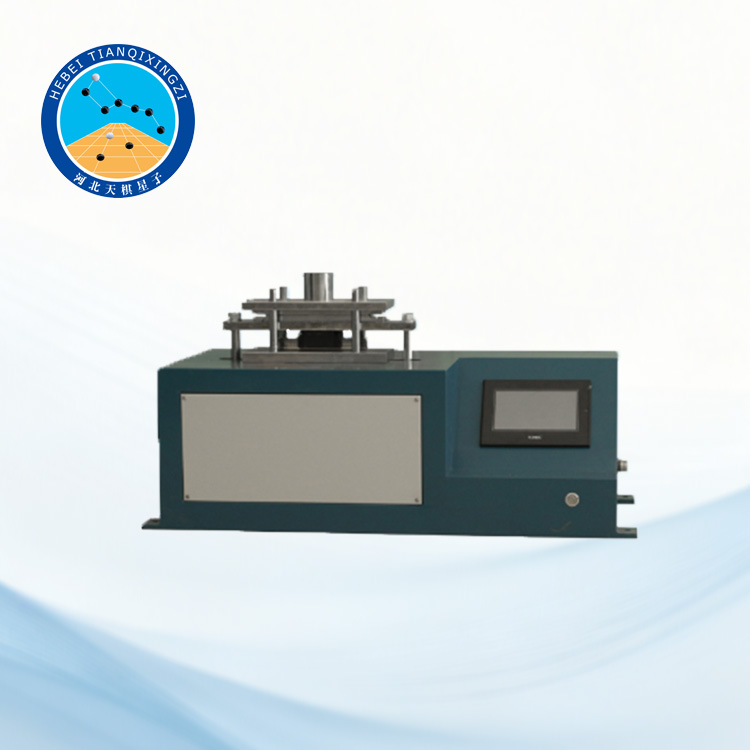

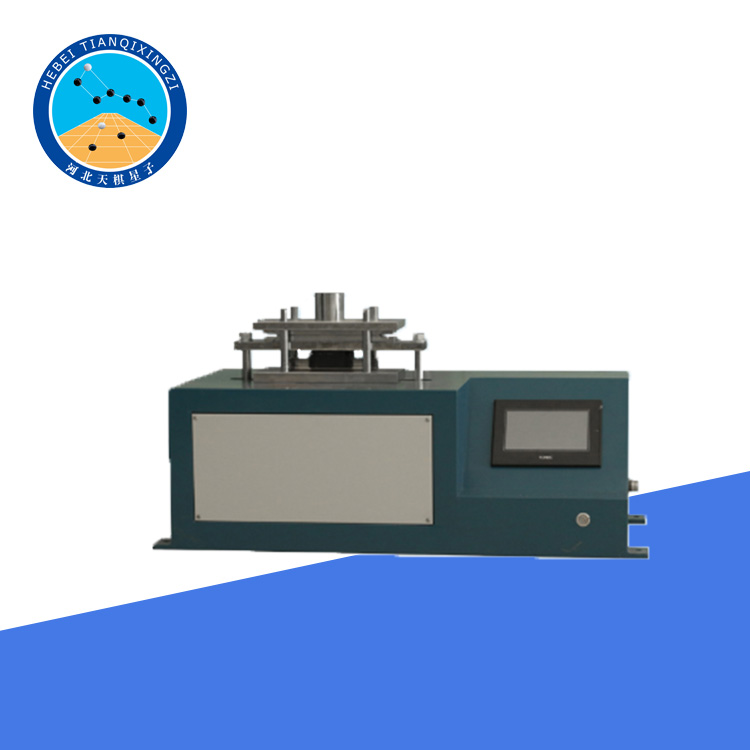

جهاز اختبار مقاومة التآكل للمنسوجات الأرضية

الموديل: TD17636-1

أولاً: نظرة عامة على المنتج

يُستخدم هذا الجهاز لتحديد مقاومة التآكل للأقمشة الجيوتقنية المنسوجة وغير المنسوجة، والمنتجات ذات الصلة. وتتلخص آلية الاختبار فيما يلي: تُثبّت العينة على منصة وتُفرك بمادة كاشطة ذات خصائص سطحية محددة، تحت ضغط وظروف تآكل محددة. يُقاس شد العينة قبل التآكل وبعده، وتُقيّم مقاومتها للتآكل بناءً على النسبة المئوية لفقدان الشد.

المعايير المرجعية: GB/T 17636، ASTM D4886

ثانياً: المواصفات الفنية

1. اللوحة العلوية: 50 مم × 200 مم

2. اللوحة السفلية: أ) الأبعاد: 50 مم × 200 مم

ب) الشوط: 25±1 مم؛ التردد: 90 مرة/دقيقة

3. وزن عينة المحمل: 6±0.01 كجم

4. عدد دورات الاحتكاك: من 2 إلى 99999 مرة، قابل للضبط حسب الرغبة.

5. الأبعاد الكلية: 935×275×350 مم

ثالثًا: إجراء الاختبار

★ قبل إجراء الاختبار، قم بتكييف العينات المُجهزة في الظروف الجوية القياسية المحددة في المواصفة القياسية GB/T 6529.

★ ضع العينة المُجهزة على اللوح العلوي الثابت، وثبّت طرفيها باستخدام المشابك. ضع مادة الكشط على اللوح السفلي المتحرك، وثبّت طرفيها باستخدام المشابك.

★ ضع اللوح العلوي فوق اللوح السفلي، مع التأكد من محاذاة العينة ومادة الكشط بشكل صحيح.

★ قم بتطبيق حمل إجمالي قدره (6 ± 0.01) كجم، بما في ذلك وزن اللوحة العلوية، على اللوحة العلوية.

★ شغّل مفتاح الطاقة واضبط عدد دورات الاحتكاك المطلوبة. ابدأ اختبار الاحتكاك. يعمل الجهاز بتردد 90 دورة في الدقيقة، ويقوم باحتكاك العينة لمدة 750 دورة بالتردد المحدد، أو حتى تتآكل العينة تمامًا. إذا تآكلت العينة قبل إكمال عدد الدورات المحدد، فسجّل ذلك مع ذكر عدد الدورات التي حدث عندها التآكل. في حال حدوث أي خلل أثناء الاختبار، اضغط على زر الإيقاف لإيقاف الجهاز. قبل بدء الاختبار التالي، اضغط على زر إعادة ضبط العداد لإعادة ضبط عداد الدورات إلى الصفر.

★ في حال انزلاق العينة أو المادة الكاشطة من المشبك، تخلص من العينة، واضبطها، ثم اختبر عينة أخرى. غيّر المادة الكاشطة بعد كل اختبار، وأجرِ اختبارات الشد على العينة المرجعية وعينة التآكل على التوالي وفقًا للمعيار CB/T3923.1.

رابعاً: حساب النتائج وعرضها

احسب النسبة المئوية لفقدان قوة الشد لكل عينة، وقرّب النتيجة لأقرب 1%:

فقدان قوة الشد (%) = [(FA − FB) ÷ FA] × 100

حيث:

FA — قوة كسر العينة المرجعية، نيوتن؛

FB — قوة كسر العينة المتآكلة، نيوتن.

احسب متوسط النسبة المئوية لفقدان قوة الشد ومعامل التباين (CV) للعينات الخمس.

خامساً: تقرير الاختبار

يجب أن يتضمن تقرير الاختبار المعلومات التالية:

أ) رقم هذه المواصفة القياسية؛

ب) تعريف العينة وفقًا للمواصفة القياسية GB 14798؛

ج) اتجاه الاختبار ووجه العينة المختبرة؛

د) متوسط النسبة المئوية لفقدان قوة الشد؛

هـ) معامل التباين لفقدان قوة الشد؛

و) أي تفاصيل تخالف متطلبات هذه المواصفة القياسية، مثل عدد دورات الاحتكاك، والحمل المطبق، وما إلى ذلك؛

ز) أي ظروف غير طبيعية لوحظت أثناء الاختبار، مثل تآكل العينة.
