جهاز اختبار الحماية من الأشعة فوق البنفسجية ومعامل UPF للمنسوجات هو جهاز اختبار متخصص مصمم لتقييم أداء الحماية من الأشعة فوق البنفسجية للمنسوجات والأقمشة. يقيس نفاذية الأشعة فوق البنفسجية ويحدد معامل الحماية من الأشعة فوق البنفسجية (UPF)، بالإضافة إلى نفاذية أشعة UVA وUVB، مما يوفر بيانات موثوقة لتقييم أداء الحماية من الأشعة فوق البنفسجية للملابس والأقمشة وغيرها من المواد النسيجية.

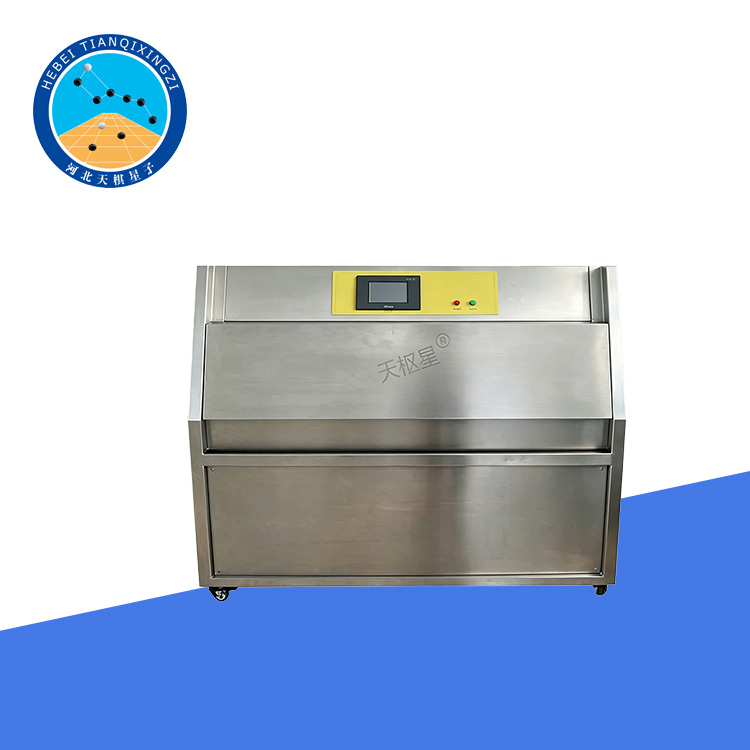

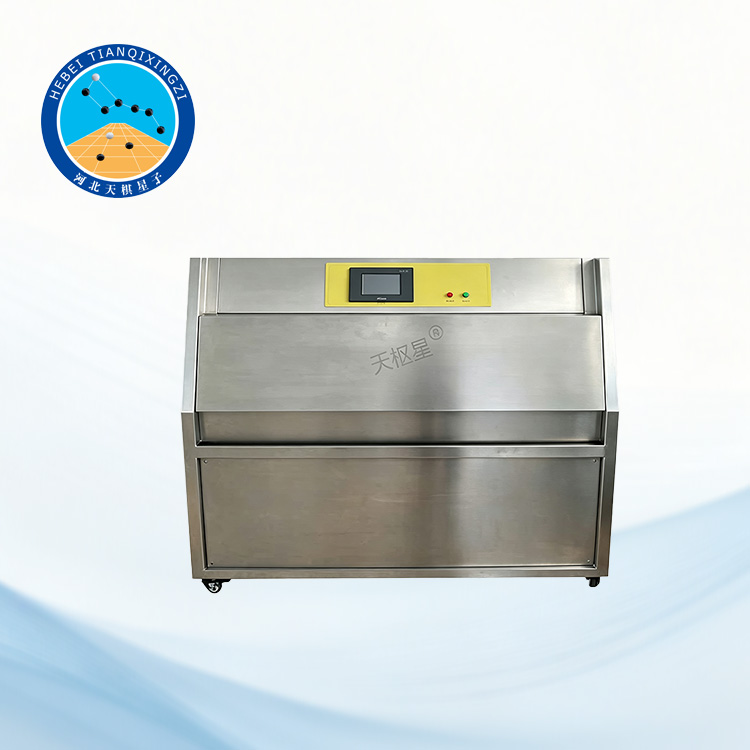

جهاز اختبار الحماية من الأشعة فوق البنفسجية ومعامل UPF للمنسوجات

الموديل: TD1164-2

أولاً: نطاق التطبيق

جهاز اختبار مقاومة الأشعة فوق البنفسجية (طريقة مصباح الأشعة فوق البنفسجية الفلوري)، المعروف أيضًا باسم جهاز اختبار حماية المنسوجات من الأشعة فوق البنفسجية، هو أداة متخصصة مصممة لتحديد نفاذية الأشعة فوق البنفسجية وأداء الحماية منها في المنسوجات. يقيس الجهاز مباشرةً عامل الحماية من الأشعة فوق البنفسجية (UPF)، بالإضافة إلى نفاذية الأشعة فوق البنفسجية من النوعين UVA وUVB.

المعايير المرجعية: AATCC TM183، ASTM D6544

ثانياً: المواصفات الفنية

1. نطاق الطول الموجي ودقته: 280-400 نانومتر، 1 نانومتر

2. نطاق النفاذية ودقتها: 0-100%، 0.01%

3. نطاق عامل الحماية من الأشعة فوق البنفسجية ودقته: 0-50، 0.1؛ >100، 0.5

4. ارتفاع منفذ العينة: 12 مم

5. الأبعاد الكلية: 500 × 310 × 300 مم (الطول × العرض × الارتفاع)

ثالثًا: هيكل الحجرة

1. الغلاف الخارجي للحجرة:

صفيحة من الفولاذ المقاوم للصدأ (SUS) مطلية بمسحوق الطلاء؛ الحجرة الداخلية: صفيحة من الفولاذ المقاوم للصدأ (SUS).

2. غطاء الحجرة:

صفيحة من الفولاذ المقاوم للصدأ (SUS) مطلية بمسحوق الطلاء.

يحتوي كل جانب من جوانب حجرة العمل على 8 مصابيح فلورية للأشعة فوق البنفسجية من نوع UV-A أو UV-B.

يستخدم نظام التسخين طريقة التسخين بحمام مائي في الحجرة الداخلية، مما يوفر ارتفاعًا سريعًا في درجة الحرارة وتوزيعًا متجانسًا لها.

يتميز غطاء الحجرة بتصميم مفصلي مزدوج الجوانب لسهولة الفتح والإغلاق بسلاسة.

يُعاد ملء مستوى الماء في الحجرة الداخلية تلقائيًا لمنع تلف أنابيب التسخين الناتج عن التسخين الجاف.

حامل العينات مصنوع من الفولاذ المقاوم للصدأ أو سبائك الألومنيوم.

قاعدة حجرة الاختبار مزودة بعجلات من البولي يوريثان عالية الجودة قابلة للقفل.

يستخدم نظام التصريف أجهزة تجميع رواسب حلزونية الشكل وعلى شكل حرف U لتصريف فعال.

سطح العينة موازٍ لمستوى مصابيح الأشعة فوق البنفسجية.

في النموذج الرذاذي، تُركّب فوهات رش أوتوماتيكية داخل الحجرة، مع إمكانية ضبط ضغط الماء.

حماية مصابيح الأشعة فوق البنفسجية: عند تشغيل مصابيح الأشعة فوق البنفسجية، وفي حال فتح باب الحجرة، يقوم النظام تلقائيًا بفصل التيار الكهربائي عن المصابيح والدخول في وضع التبريد المتوازن لمنع أي إصابات ناتجة عن التعرض للأشعة.

حماية من ارتفاع درجة الحرارة: في حال ارتفاع درجة الحرارة داخل الحجرة بشكل مفرط، يقوم النظام تلقائيًا بفصل التيار الكهربائي والدخول في وضع التبريد المتوازن.

3. نظام تحكم لغرفة اختبار التعرض للأشعة فوق البنفسجية/التقادم

وحدة تحكم في درجة الحرارة والرطوبة: مزودة بوحدة تحكم رقمية دقيقة متكاملة، مستوردة من كوريا الجنوبية.

دقة عرض درجة الحرارة: 0.1 درجة مئوية

دقة قياس درجة الحرارة: ±0.1 درجة مئوية

مستشعر درجة الحرارة: مستشعر مقاومة بلاتينية PT100.

رابعاً: طريقة التحكم

نظام تحكم متوازن حراريًا في درجة الحرارة والرطوبة؛

يعتمد نظام التحكم في درجة الحرارة والرطوبة على نظام PID + SSR للتحكم المنسق على نفس القناة؛

مفتاح حماية بدون صمامات؛ حماية من ارتفاع درجة الحرارة، وانخفاض مستوى الماء، والحمل الزائد، وتيار التسرب؛ أطراف توصيل مغلفة بالكامل؛ إيقاف تشغيل تلقائي، وغيرها من وسائل الحماية؛

خامساً: المواصفات الفنية

أبعاد حجرة العمل: 450 × 1170 × 500 مم

الأبعاد الكلية: 580 × 1280 × 1450 مم

نطاق درجة الحرارة: من درجة حرارة الغرفة + 10 درجة مئوية إلى 70 درجة مئوية

نطاق الرطوبة النسبية: 90-98%

تجانس الرطوبة: ±2%

تجانس درجة الحرارة: ±2 درجة مئوية

تذبذب درجة الحرارة: ±0.5 درجة مئوية

تذبذب الرطوبة: ±2% رطوبة نسبية

أبعاد العينة القياسية: 75 × 150 مم أو 75 × 300 مم (يجب تحديد الأبعاد الخاصة في العقد).

عمق خزان الماء: 25 مم، يتم التحكم فيه تلقائيًا

مساحة الإشعاع الفعّالة: 900 × 210 مم

طول موجة الأشعة فوق البنفسجية: الأشعة فوق البنفسجية أ: 315-400 نانومتر؛ الأشعة فوق البنفسجية ب: 280-315 نانومتر

مدة الاختبار: من 0 إلى 999 ساعة، قابلة للتعديل

درجة حرارة اللوحة السوداء: 40-65 درجة مئوية

مدة التعرض للأشعة فوق البنفسجية والتكثيف: قابلة للتعديل

سادساً: إجراء الاختبار

١. ضع حامل العينة بحيث يكون سطحها المكشوف مواجهًا لمصدر الضوء. إذا لزم الأمر، املأ جميع الفراغات بلوحة سوداء لضمان تعريض موحد للضوء.

٢. أجرِ الاختبار بشكل متواصل وفقًا للشروط والإجراءات المختارة وعدد الدورات المطلوبة. يجب تقليل فترات التوقف لصيانة المعدات وفحص العينة إلى أدنى حد.

سابعاً: تقرير الاختبار

يجب أن يتضمن تقرير الاختبار ما يلي:

١- اسم العينة ومواصفاتها ووصف حالتها؛

٢- طريقة الاختبار؛

٣- وصف تفصيلي لطراز غرفة الاختبار، والمصابيح، ونظام الترشيح، بما في ذلك جدول الاستبدال وجدول مواقع الاستبدال، وكثافة الإشعاع على سطح العينة؛

٤- طراز وطريقة تركيب مقياس الحرارة القياسي الأسود أو مقياس الحرارة ذي اللوحة السوداء.

⑸ متوسط وقيم الانحراف لدرجة حرارة اللوح الأسود القياسية أو درجة حرارة اللوح الأسود والرطوبة النسبية، ودورات رش المياه والتكثيف؛

⑹ خصائص اللوح الخلفي للعينة، وإطار الدعم والملحقات، وظروف تدوير العينة؛

⑺ طريقة تحديد مرحلة التعرض؛ وفي حال استخدام شدة الإشعاع، يجب وصف جهاز القياس المستخدم؛

⑻ في حال قياس عينة مرجعية، صف التغيرات التي طرأت عليها؛

⑼ نتائج الاختبار، اسم القائمين على الاختبار، التاريخ، ومعلومات أخرى.
