توفر غرفة اختبار التجوية بالقوس الزينوني هذه عدة برامج للدورات، وإعدادات لدرجة حرارة اللوح الأسود، بالإضافة إلى إمكانية اختيار درجات حرارة ورطوبة هواء مختلفة داخل غرفة الاختبار، مما يتيح برمجة ومحاكاة مختلف الظروف البيئية. أثناء اختبار التعرض، يتم حساب درجة الحرارة والتحكم فيها تلقائيًا بواسطة وحدة تحكم ذكية في درجة الحرارة تعتمد على حاسوب دقيق، ومزودة بوظيفة الضبط الذاتي PID ولوحة مفاتيح غشائية، مما يضمن سهولة التشغيل وسرعته وكفاءته.

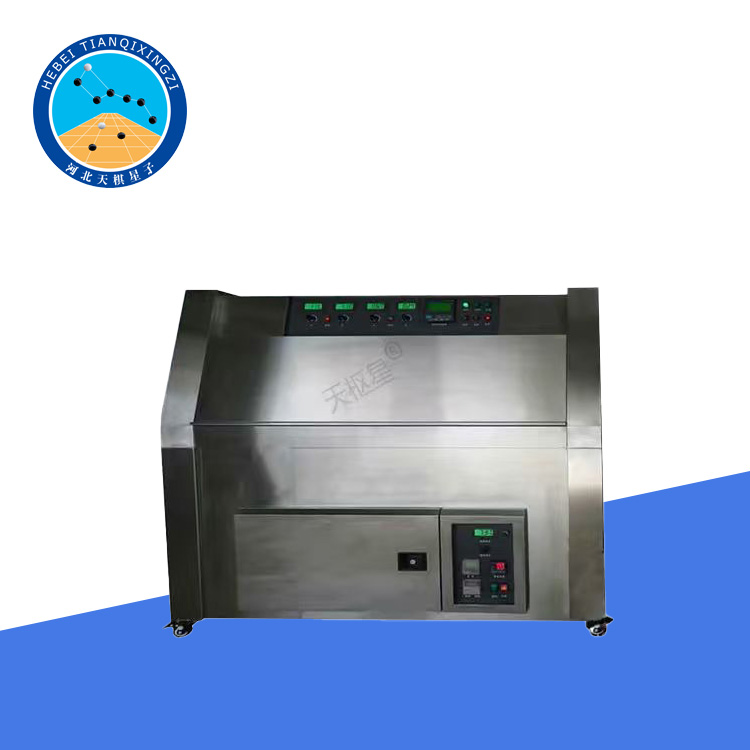

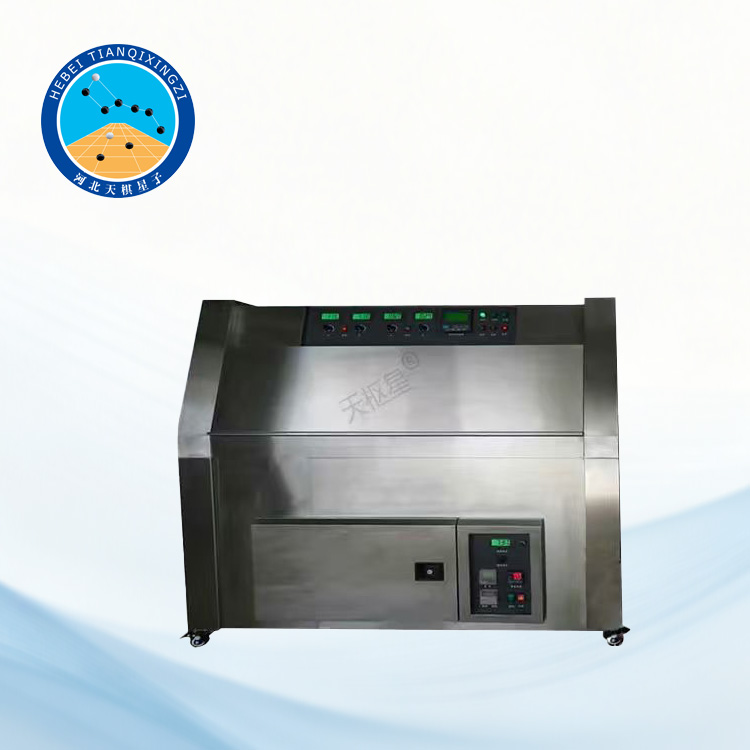

جهاز اختبار التجوية بالقوس الزينوني

النموذج: TD1163-2

أولاً: التصميم الإنشائي

يتكون الجهاز بشكل أساسي من الهيكل الرئيسي، ونظام التدفئة والترطيب، ونظام التبريد وإزالة الرطوبة، ونظام العرض والتحكم، ونظام تهوية الهواء، ونظام الحماية، وملحقات أخرى.

يتميز الجهاز بصينية عرض عينات مصممة خصيصًا لسهولة الاستخدام. تميل الصينية بزاوية 10 درجات عن المستوى الأفقي، وتستوعب عينات مسطحة أو ثلاثية الأبعاد بأشكال وأحجام مختلفة، مثل الأجزاء والمكونات والزجاجات وأنابيب الاختبار. كما يمكن استخدام الصينية لاختبار المواد التي قد تسيل في درجات الحرارة العالية، والمواد المعرضة للعوامل الجوية في أطباق بتري، ومواد العزل المائي المستخدمة في الأسطح.

صُنع الغلاف الخارجي من صفائح فولاذية A3 عالية الجودة باستخدام تقنية التصنيع باستخدام الحاسوب (CNC)، وتم تشطيب سطحه بطلاء مسحوقي. أما الحجرة الداخلية، فهي مصنوعة من الفولاذ المقاوم للصدأ SUS304 عالي الجودة والمستورد. يعتمد نظام تدوير الهواء على محرك مروحة ذي عمود طويل ومروحة متعددة الشفرات مصنوعة من الفولاذ المقاوم للصدأ، مقاومة لدرجات الحرارة العالية والمنخفضة، لتحقيق حمل حراري قسري قوي وتدفق هواء رأسي متجانس.

تم تركيب شريط مانع للتسرب مزدوج الطبقات، مقاوم لدرجات الحرارة العالية وذو قوة شد عالية، بين الباب والحجرة لضمان إحكام إغلاق منطقة الاختبار. يتميز الجهاز بمقبض باب غير قابل للارتداد لسهولة التشغيل. كما تم تركيب عجلات PU عالية الجودة قابلة للقفل في الأسفل، مما يسمح بنقل الجهاز بسهولة إلى الموقع المطلوب وتثبيته بإحكام بعد التركيب.

كما تم تجهيز الجهاز بنافذة مراقبة بصرية مصنوعة من زجاج مقسى مجوف متعدد الطبقات، مما يوفر رؤية واضحة لعملية الاختبار أثناء التشغيل.

ثانياً: المعايير المطبقة

تم تصميم هذا المنتج وتصنيعه وفقًا للمتطلبات الفنية الصارمة للمعيار GB/T 16422.2-1999. كما أنه يتوافق مع متطلبات المعايير GB/T 2423.24-1995 وASTM G155 وISO 105-B02/B04 وSAE J2527 وSAE J2421 وغيرها من المعايير ذات الصلة.

ثالثًا: المواصفات التفصيلية

١. الموديل: TD1163-2، الوحدة: مم

٢. أبعاد الحجرة: عمق ٥٠٠ × عرض ٧٦٠ × ارتفاع ٥٠٠ مم

٣. أبعاد صينية العينة: ٤٥٠ × ٧٢٠ مم

٤. نطاق درجة الحرارة: قابل للتعديل من درجة حرارة الغرفة إلى ١١٠ درجة مئوية

٥. نطاق الرطوبة: أقل من ٦٥٪ رطوبة نسبية

٦. درجة حرارة اللوحة السوداء: ٦٠-١١٠ درجة مئوية ±٣ درجات مئوية

٧. تذبذب درجة الحرارة: ±٠.٥ درجة مئوية

٨. تجانس درجة الحرارة: ±٢.٠ درجة مئوية

٩. فلاتر النوافذ الزجاجية: ٣ قطع

١٠. مصدر الإضاءة: مصابيح زينون مستوردة مبردة بالهواء

١١. عدد مصابيح الزينون: ٤

١٢. قدرة مصباح الزينون: ١.٨ كيلوواط لكل مصباح

١٣. القدرة: ٢ كيلوواط

١٤. قدرة الترطيب: ١.٠ كيلوواط

١٥. المسافة بين حامل العينة والمصباح: ٢٣٠-٢٨٠ مم

١٦. الطول الموجي: ٢٩٠-٨٠٠ نانومتر

١٧. فترة الإشعاع قابلة للتعديل باستمرار، المدة: ١-٩٩٩ ساعة، دقيقة، ثانية

١٨. الإشعاع: متوسط الإشعاع بين الطولين الموجيين ٢٩٠ نانومتر و٨٠٠ نانومتر هو ٥٥٠ واط/م²

رابعاً: للمعدات الوظائف التالية

اختبار ثبات الألوان للمواد الداخلية

بيئة مناخية محاكاة

التحكم في الرطوبة النسبية

مصباح زينون كامل الطيف؛

التحكم في الإشعاع الشمسي؛

التحكم في الرطوبة النسبية؛

نظام التحكم بدرجة حرارة الهواء في السبورة/غرفة الاختبار؛

طرق الاختبار المطلوبة؛

قوس تثبيت غير منتظم الشكل؛

أنابيب مصابيح زينون بأسعار معقولة وقابلة للاستبدال.

مصدر ضوء يحاكي طيف الشمس الكامل

التحكم في شدة الإضاءة

تأثير تآكل مياه الأمطار والرطوبة

خامساً: نظام الحماية

1. حماية من ارتفاع درجة حرارة المروحة؛

2. حماية من فقدان/انعكاس طور التيار الكهربائي في الجهاز بالكامل؛

3. حماية من ارتفاع درجة الحرارة؛

4. تشمل وسائل الحماية الأخرى الحماية من التسرب؛

5. مؤشر نقص المياه؛

6. إيقاف التشغيل التلقائي بعد إنذار العطل.

سادساً: ظروف تشغيل المعدات

1. درجة حرارة التشغيل: من 5 درجات مئوية إلى أكثر من 28 درجة مئوية (متوسط درجة الحرارة ≤ 28 درجة مئوية خلال 24 ساعة)؛

2. رطوبة التشغيل: ≤ 85%؛

3. متطلبات الطاقة: تيار متردد 380 فولت (± 10%) / 50 هرتز، نظام ثلاثي الأطوار بخمسة أسلاك؛

4. القدرة المركبة مسبقًا: 12 كيلوواط.

سابعاً: نظام التحكم الكهربائي

توفر غرفة اختبار التجوية بقوس الزينون برامج دورات متعددة، وإعدادات لدرجة حرارة اللوحة السوداء، وظروف درجة حرارة ورطوبة هواء الغرفة، مما يسمح للمستخدمين ببرمجة ومحاكاة ظروف بيئية مختلفة.

أثناء اختبار التعرض، تُحسب درجة الحرارة وتُضبط تلقائيًا بواسطة وحدة تحكم ذكية في درجة الحرارة تعتمد على معالج دقيق، وتتميز بضبط ذاتي PID ولوحة مفاتيح غشائية، مما يجعل التشغيل بسيطًا ومريحًا وفعالًا.

يمكن ضبط وقت الاختبار بشكل منفصل لكل من إجمالي وقت الاختبار، ووقت التعرض للضوء، ووقت الرش، وفترة الرش. بمجرد إتمام الإعدادات، يعمل الجهاز تلقائيًا وفقًا للمعايير المبرمجة.

يعرض مؤشر شدة الإضاءة باستمرار شدة الإضاءة الحالية أثناء الاختبار. في حال حدوث أي خلل أثناء الاختبار أو عند اكتماله، يُفعّل الجهاز إنذارًا فوريًا ويوقف الاختبار تلقائيًا.
