يُحدد جهاز الاختبار نفاذية الماء للأقمشة الجيوتقنية بقياس حجم الماء المتدفق عموديًا عبر العينة تحت ضغط هيدروليكي ثابت ومحدد. خلال الاختبار، يُضخ الماء باستمرار للحفاظ على فرق ضغط هيدروليكي ثابت عبر العينة. تُقاس كمية الماء المتدفقة عبر العينة خلال فترة زمنية محددة، وتُستخدم لتقييم خصائص نفاذية الماء فيها.

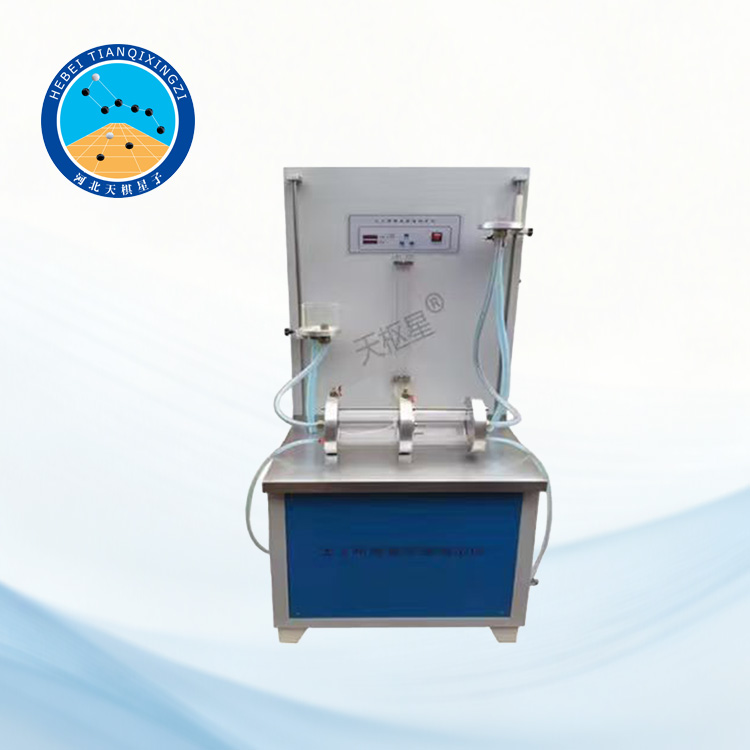

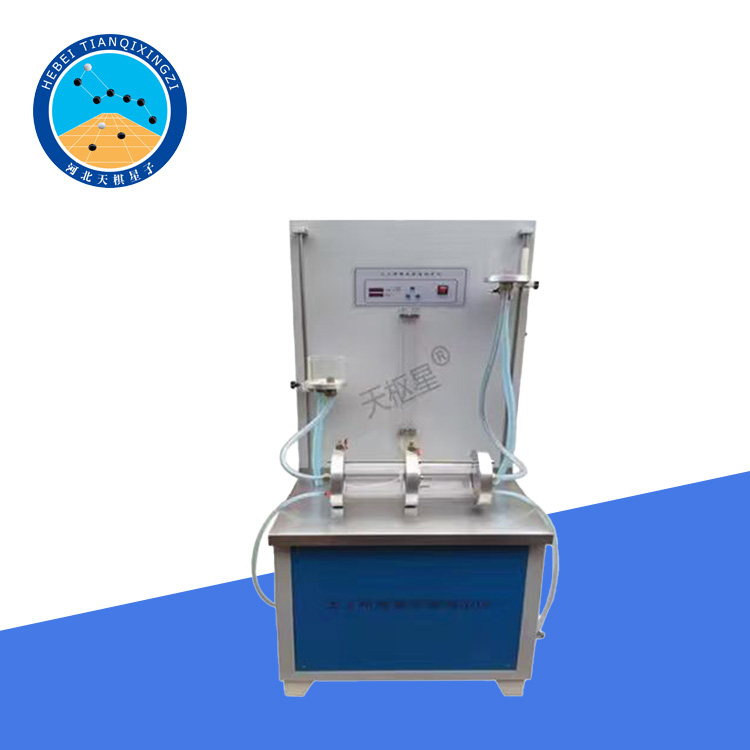

جهاز اختبار النفاذية الأفقية للمياه للمواد الجيوصناعية

الموديل: TD1141-2

أولاً: مقدمة عن المنتج

صُمم جهاز اختبار نفاذية المياه الرأسية للأقمشة الجيوتقنية لتحديد نفاذية المياه الرأسية لمختلف أنواع الأقمشة الجيوتقنية النفاذة للمياه والأقمشة الجيوتقنية المركبة تحت ضغط هيدروليكي ثابت. صُمم الجهاز وصُنع وفقًا للمعيار JTG E50-2006، الخاص بطرق اختبار المواد الجيوتقنية المستخدمة في هندسة الطرق السريعة، مع الإشارة إلى المعيارين ISO 11058 و ASTM D4491/D4491M. يعتمد الجهاز على تكوين اختبار أفقي بضغط ثابت لضمان دقة وموثوقية اختبار النفاذية.

ثانياً: المواصفات الفنية

1. أقصى فرق في الضغط الهيدروليكي: 250 مم ماء (2450 باسكال)

2. القطر الداخلي لحامل العينة: 50 مم ± 0.5 مم

3. أقصى سُمك للعينة: 20 مم

4. المؤقت: من 0 إلى 99.99 ثانية

٥. نطاق قياس الحرارة: ٠-٥٠ درجة مئوية (الدقة: ٠.١ درجة مئوية)

٦. أسطوانة مدرجة: ١٠٠٠ مل (الدقة: ١٠ مل)

٧. مصدر الطاقة: تيار متردد ٢٢٠ فولت ± ١٠٪، ٥٠ هرتز

٨. الأبعاد الكلية: ٨٣٠ × ٧٣٠ × ١٨٣٠ مم

٩. الوزن: ٩٥ كجم

ثالثًا: خصائص الجهاز

1. تصميم شفاف: يتيح سهولة مراقبة عملية الاختبار.

2. توافق واسع مع المعايير: يتوافق مع معايير الاختبار المحلية والدولية الرئيسية.

3. هيكل صندوقي: يقلل من فقدان الضغط الهيدروليكي أثناء الاختبار.

4. نظام إعادة تدوير المياه: مزود بنظام تدوير المياه ونظام تحكم في التدفق بتردد متغير.

٥. قطران لحوامل العينات: متوفر بقطرين ٥٢ مم و١٠٠ مم لحوامل العينات لتقليل تباين العينات وضمان التوافق مع أجهزة الاختبار السابقة.

٦. حوامل عينات قابلة للتخصيص: يمكن تخصيص حوامل العينات وفقًا لمتطلبات العميل.

رابعاً: التطبيقات

جهاز اختبار نفاذية المياه الأفقي للمواد الجيوسينثيتيكية مناسب لاختبار أنواع مختلفة من المنسوجات الجيوتقنية النفاذة للمياه، والمنسوجات الجيوتقنية المركبة، وغيرها من المواد الجيوسينثيتيكية. ويمكن استخدامه على نطاق واسع في:

مختبرات الهندسة الجيوتقنية؛

إنشاء الطرق السريعة والسكك الحديدية؛

مشاريع مدافن النفايات والصرف الصحي؛

هندسة الري والهندسة الهيدروليكية؛

الهندسة البيئية؛

معاهد البحث العلمي؛

فحص الجودة ومصنعي المواد.

خامساً: مزايا الاختبار

1. تحكم مستقر في الضغط الهيدروليكي: يُساعد النظام على الحفاظ على ضغط هيدروليكي مستقر نسبيًا أثناء الاختبار، مما يُحسّن دقة القياسات.

2. سهولة التشغيل: يُسهّل التصميم الشفاف على المشغلين مراقبة تدفق المياه وحالة العينات طوال فترة الاختبار.

3. تدوير فعال للمياه: يُقلل نظام إعادة تدوير المياه المُدمج من استهلاك المياه ويُسهّل إجراء الاختبارات بشكل متواصل.

4. نتائج اختبار موثوقة: يُساهم هيكل الاختبار المتين والتحكم في تدفق المياه في تحسين قابلية تكرار نتائج الاختبار وموثوقيتها.

5. تكوين مرن: يُمكن توفير حوامل عينات مختلفة وفقًا لأبعاد العينات ومتطلبات اختبار العميل.
