صُمم هذا الجهاز لاختبار سلوك الزحف الشدّي وسلوك تمزق الزحف الشدّي للأقمشة الجيوتقنية والمنتجات الجيوتقنية ذات الصلة. وهو مناسب لتقييم المنتجات التي قد يؤدي فشلها المبكر أو تشوهها الزحفي إلى تقليل أدائها التعزيزي، مما قد يتسبب في عدم استقرار الهيكل أو انهياره.

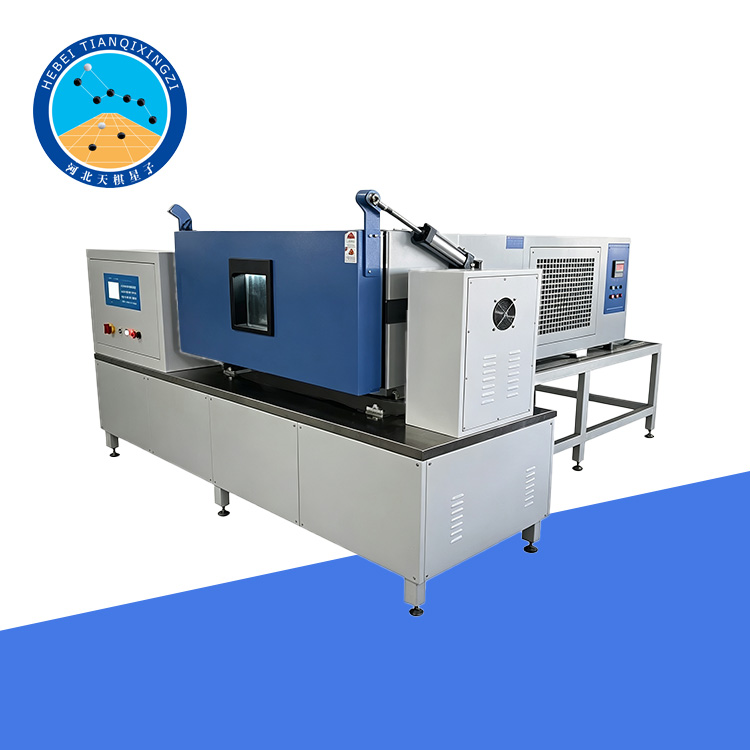

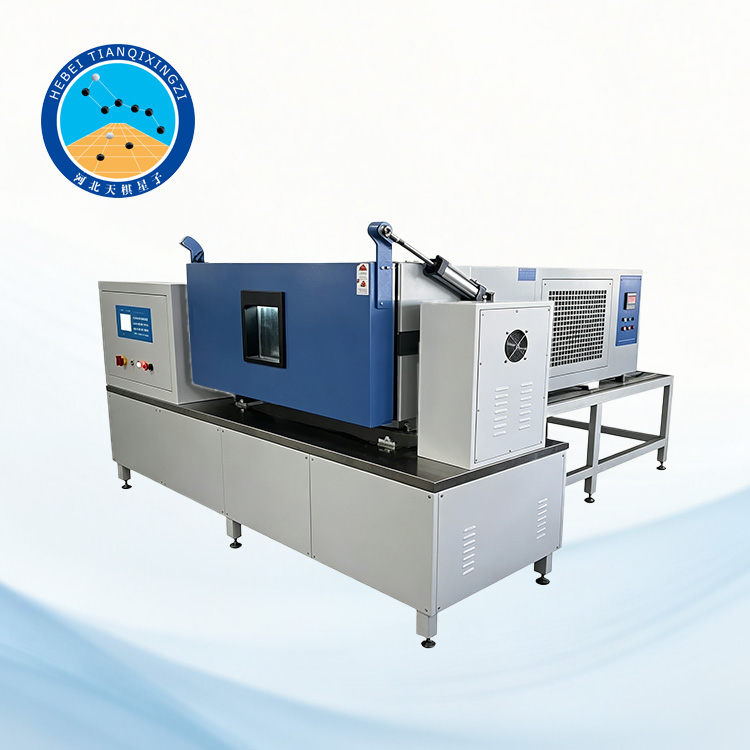

جهاز اختبار الزحف والانقطاع بالشد للمواد الجيوتركيبية

الموديل: TD1131-4

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار الزحف والتمزق الجيوسينثيتيكي وفقًا لمعيار الصناعة الصيني **JTG E50-2006 *طرق اختبار المواد الجيوسينثيتيكية لهندسة الطرق السريعة، وتحديدًا **T 1121-2006 *طريقة اختبار سلوك الزحف والتمزق الزحفي.

المعايير المرجعية: ISO 13431:2024، ASTM D5262-21 (2026)

يتكون النظام من ثلاثة أجزاء رئيسية: وحدة جمع البيانات ومعالجتها، ونظام تحميل بالرافعة والوزن، وإطار التحميل الرئيسي. يدعم النظام كلاً من الاختبارات الآلية بالكامل والمُتحكَّم بها حاسوبيًا مع جمع البيانات المُجدول، وجمع البيانات يدويًا. يمكن ربط النظام بجهاز حاسوب شخصي للمراقبة الآنية، وتحليل البيانات، وطباعة تقارير الاختبار فورًا.

ثانياً: الوظائف الرئيسية

يمكن استخدام جهاز الاختبار لتقييم سلوك الزحف، وسلوك استرخاء الإجهاد، ومقاومة الإجهاد الدوري، وسلوك الزحف والإجهاد للمواد الجيوسينثيتيكية في ظل ظروف قوة اختبار ثابتة، وتشوه ثابت، ومعدل قوة اختبار ثابت، ومعدل تشوه ثابت.

كما يمكنه قياس التغيرات في معايير مثل حجم الفتحة الفعال، والسماكة، والنفاذية المنخفضة، وخشونة السطح أثناء عملية الزحف.

استنادًا إلى مبدأ الرافعة، يتم إطالة ذراع التحميل لزيادة الحمل المُطبق. وهذا يسمح بقياس سماكة العينة تحت ضغوط 2 كيلو باسكال، و20 كيلو باسكال، و200 كيلو باسكال، مع استخدام مساحة محدودة وكتلة محدودة من الأوزان القياسية.

ثالثًا: المعايير الفنية

1. أقصى حمولة: 180 كيلو نيوتن

2. دقة قياس الحمولة: ±1% ≤

3. عرض المشبك: 50 مم و200 مم (اختياري)

4. مساحة الزحف الفعالة: 900 مم

5. عرض الاختبار الفعال: 350 مم

6. دقة قياس الإزاحة: 0.03 مم

٧. هامش خطأ قياس الوقت ≤ ±١٪

٨. السعة: ١٠ مم

٩. عدد دورات الاهتزاز: ٢٢٠ مرة/دقيقة

١٠. عدد الصدمات: ١٥٠ مرة/دقيقة

١١. نصف قطر الدوران: ١٢ مم

١٢. ضغط المرحلة الثانية: ٢٠ كيلو باسكال ± ٠.١ كيلو باسكال

١٣. ضغط المرحلة الثالثة: ٢٠٠ كيلو باسكال ± ١ كيلو باسكال

١٤. مؤشر قياس إلكتروني: ٠-٢٤ مم (الحد الأدنى للتدريج: ٠.٠١ مم)

15. مؤشر قياس ميكانيكي: 0-1 مم (الحد الأدنى للتدريج: 0.001 مم)

16. ساعة إيقاف إلكترونية: الحد الأدنى للتدريج: 0.01 ثانية

رابعاً: السمات الرئيسية

1. جمع البيانات تلقائيًا: يقوم النظام بجمع وتسجيل بيانات الاختبار تلقائيًا على فترات زمنية محددة مسبقًا، مما يقلل من التدخل اليدوي ويحسن كفاءة الاختبار.

2. أوضاع اختبار متعددة: يدعم جهاز الاختبار اختبار الزحف في ظل ظروف تحميل وتشوه مختلفة، مما يوفر خيارات اختبار مرنة لتلبية متطلبات البحث المختلفة.

3. قياس عالي الدقة: تضمن أنظمة قياس الحمل والإزاحة عالية الدقة نتائج اختبار دقيقة وموثوقة.

4. نظام تحميل بالرافعة والوزن: توفر آلية التحميل بالرافعة تحميلًا ثابتًا ومتجانسًا مع تقليل المساحة والوزن المطلوبين لنظام التحميل.

٥. مراقبة البيانات في الوقت الفعلي: يمكن مراقبة معايير الاختبار وبيانات القياس في الوقت الفعلي عبر نظام الحاسوب، مما يُسهّل ملاحظة أي تغييرات في سلوك العينة أثناء الاختبار.

٦. إعداد تقارير الاختبار: يُمكن معالجة بيانات الاختبار وتحليلها بواسطة البرنامج، كما يُمكن إعداد تقارير الاختبار وطباعتها مباشرةً.

٧. التشغيل اليدوي والآلي: يدعم النظام كلاً من الاختبار الآلي المُتحكم به بواسطة الحاسوب، وجمع البيانات يدويًا، لتلبية متطلبات الاختبار المختلفة.

خامساً: التطبيقات

يُعد جهاز اختبار الزحف والتمزق الشدّي للمواد الجيوسينثيتيكية مناسبًا للاختبارات المعملية والبحوث المتعلقة بالسلوك الميكانيكي طويل الأمد لمختلف المواد الجيوسينثيتيكية، بما في ذلك:

المنسوجات الأرضية

الشبكات الأرضية

الأغشية الأرضية

المواد المركبة الأرضية

بطانات الطين الجيوسينثيتيكية

مواد التقوية الجيوسينثيتيكية الأخرى

يُستخدم على نطاق واسع في هندسة الطرق السريعة، وهندسة السكك الحديدية، والهندسة الهيدروليكية، وهندسة مدافن النفايات، والهندسة البيئية، والهندسة الجيوتقنية، والمؤسسات البحثية العلمية، والجامعات.
