صُمم جهاز اختبار حجم الفتحة الظاهرية للأقمشة الجيوتقنية (طريقة الغربلة الجافة) لتحديد حجم الفتحة الظاهرية للأقمشة الجيوتقنية والمواد الجيوسينثيتيكية ذات الصلة باستخدام طريقة الغربلة الجافة. يوفر الجهاز نتائج اختبار موثوقة وقابلة للتكرار، وهو مناسب لمراقبة الجودة في المختبرات، وتقييم المواد، وتطبيقات الهندسة الجيوتقنية.

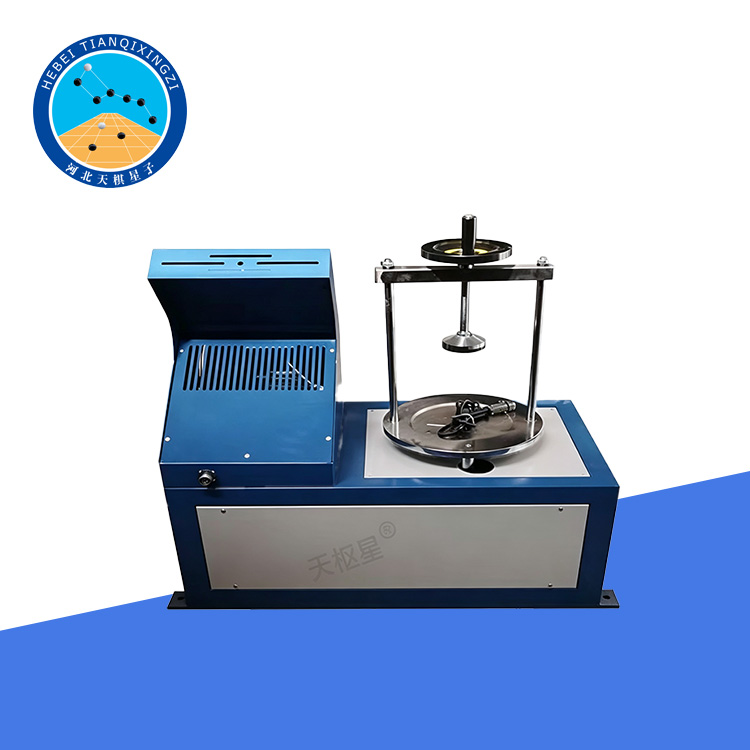

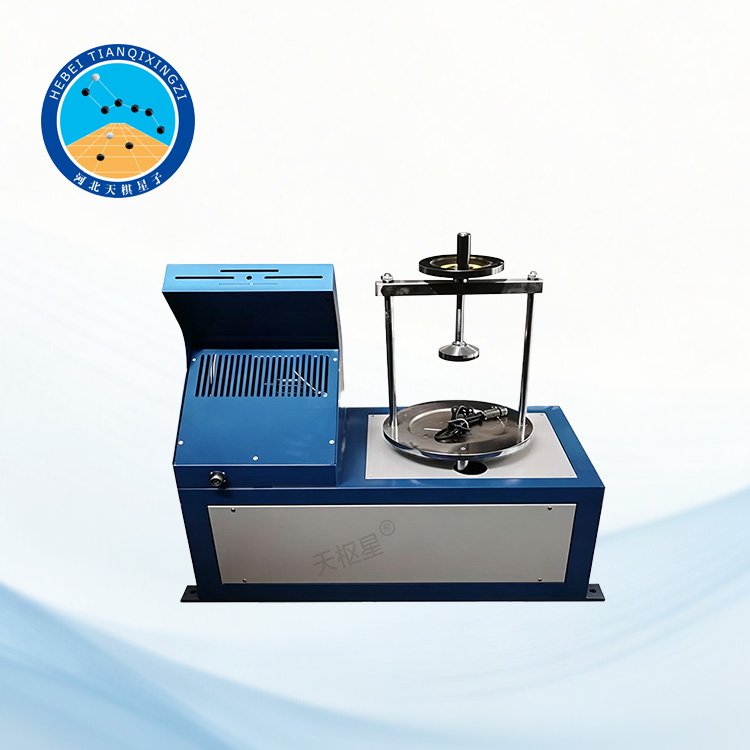

جهاز اختبار الحجم الظاهري لفتحات الجيوتكستيل

الموديل: TD1144-1

أولاً: نظرة عامة على المنتج

تم تطوير وتصنيع جهاز اختبار حجم الفتحة الظاهرية للأقمشة الجيوتكستايلية في مصنعنا بناءً على طلب المركز الوطني لفحص جودة مواد البناء. بعد إجراء اختبارات تشغيلية من قبل المركز، ثبت أن الجهاز يتمتع بتصميم مناسب، حيث استوفت جميع مؤشرات الأداء متطلبات التصميم المحددة. يُناسب هذا الجهاز تحديد حجم الفتحة الظاهرية (AOS) لأنواع مختلفة من منتجات الأقمشة الجيوتكستايلية.

المعايير المرجعية: JTGE50، GB/T17634، ASTM D4751/D4751M، ISO 12956:2019

ثانياً: المواصفات الفنية

1. قطر الشاشة الداعمة: 200 مم

2. تردد التذبذب الأفقي: 221 دورة/دقيقة

3. نصف قطر الدوران: 12.5 مم

4. تردد الاهتزاز: 147 دورة/دقيقة

5. سعة الاهتزاز الرأسي: 8 مم

٦. نطاق ودقة ساعة الإيقاف: ٦٠ دقيقة ± ٠.١ ثانية

٧. أحجام خرزات الزجاج الكروية: ٠٫٠٥٥ مم، ٠٫٠٦٨ مم، ٠٫٠٧٨ مم، ٠٫٠٩٨ مم، ٠٫١٢٥ مم، ٠٫٢٠٠ مم، ٠٫٢٦٠ مم، ٠٫٣٠٠ مم، ٠٫٤٥٠ مم، و٠٫٦٨٠ مم، وزن كل منها ٣٠٠ غرام

٨. ميزان اختياري: سعة ٢٠٠ غرام، دقة قراءة ٠٫٠١ غرام

٩. الأبعاد الكلية: ٦٨٠ × ٤٢٠ × ٧٥٠ مم

١٠. الوزن: ١٠٠ كجم

ثالثًا: الوصف الهيكلي الرئيسي

تتكون الآلة بشكل أساسي من قاعدة، وغطاء علوي، وآلية دوارة، وآلية اهتزاز، وآلية تثبيت، ومناخل خاصة لاختبار حجم الفتحة الظاهرية. وفيما يلي وصف للمكونات الهيكلية الرئيسية:

1. الآلية الدوارة

يقوم المحرك بتدوير عمود النقل والترس الموجود على جلبة الدوران لآلية القابض. ومن خلال نقل الحركة بالتروس، يدور الترس المخروطي الصغير الموجود على عمود التروس. ثم يقوم الترس الصغير بتدوير الترس الكبير، مما يؤدي إلى دوران العمود اللامركزي الرئيسي المجوف المتصل به بواسطة مفتاح. وهذا بدوره يُدير الأعمدة اللامركزية المساعدة الثلاثة الموزعة بالتساوي على الغطاء العلوي بزوايا 120 درجة، مما يجعل الإطار المتحرك بأكمله يقوم بحركة تذبذبية دائرية مستوية بنصف قطر يساوي اللامركزية.

٢. آلية الاهتزاز

عندما يقوم الإطار المتحرك بحركة اهتزازية دائرية مستوية، يقوم الغطاء العلوي اللامركزي الرئيسي، المثبت بالإطار بواسطة براغي، بتدوير عمود الصدم. يؤدي ذلك إلى دوران الكامة العلوية على عمود الصدم. في الوقت نفسه، يقوم الترس الموجود على عمود التروس بتدوير الترس الصغير عبر ناقل الحركة، والذي بدوره يقوم بتدوير الترس المخروطي الكبير. تدور الكامة السفلية المتصلة بالترس المخروطي بواسطة مفتاح ببطء.

تدور الكامات العلوية والسفلية في نفس الاتجاه، مما يُولّد إزاحة محورية ويؤدي إلى تحرك عمود الصدم للأعلى. عندما يصل العمود إلى الفجوة بين الكامات العلوية والسفلية، يهبط للأسفل، مُنتجًا بذلك الحركة الاهتزازية المطلوبة. يُستخدم نابض الضغط لزيادة قوة الصدم.

3. آلية التثبيت

عند تدوير البرغي وشدّه، تتحرك الصامولة القابلة للسحب محوريًا، مما يؤدي إلى امتداد قضيب دفع تثبيت غطاء الشاشة للخارج. ثم يضغط قضيب الدفع بقوة على قضيب توجيه غطاء الشاشة، مُثبّتًا بذلك غطاء الشاشة في مكانه.

٤. نظام التشحيم

يتميز نظام التشحيم بتصميم بسيط. تُشحّم جميع المحامل بالشحم. أما التروس وجلبات النحاس الملامسة للعمودين اللامركزيين الرئيسي والمساعد، فتُشحّم بالرش.

يُوصى باستخدام زيت المغزل كزيت تشحيم. كما يُمكن إضافة زيت التشحيم عبر فوهة الزيت الموجودة على العمود اللامركزي لضمان التشحيم الكافي ومنع نقص تغطية الزيت الناتج عن الرش.

رابعاً: إجراءات التشغيل

١. أزل حامل العينة (٦) وضع العينة بشكل مسطح ومتساوٍ على الشاشة الداعمة (١٨) دون الضغط عليها بقوة زائدة. ثبّت العينة بإحكام باستخدام حامل العينة، مع التأكد من بقائها أفقية.

٢. وزّع مادة الجسيمات المختارة وفقًا للمعيار المطبق بالتساوي على سطح العينة.

٣. وصّل مصدر الطاقة وشغّل مفتاح التشغيل (١٥).

٤. اضبط مدة الاختبار على المؤقت (١٧). وفقًا للمعيار GB/T 17634-1998، يمكن ضبط مدة الاختبار على ٦٠٠ ثانية. يحتوي المؤقت على نطاقين زمنيين: من ٠ إلى ٩٩.٩٩ ثانية، ومن ٠ إلى ٩٩ دقيقة و٥٩ ثانية.

٥. وصّل مدخل الماء (١٤) بمصدر ماء مضغوط وثابت. ضع رأس الدش (١٠) داخل الغطاء الشفاف (٨)، وأغلق الغطاء المقاوم للرذاذ، وثبّت المشبك (٧). افتح صمام التحكم في التدفق (١٣) لرش الماء على العينة.

٦. اضغط زر البدء (١٦) لبدء الاختبار.

٧. اجمع الجزيئات التي تمر عبر العينة أثناء تدفقها عبر حوض التجميع (٣).

٨. عند انتهاء وقت الاختبار المحدد مسبقًا، أوقف اهتزاز الجهاز.

٩. اجمع المادة الجزيئية التي لم تمر عبر العينة، مع العينة نفسها.

١٠. عالج نتائج الاختبار وفقًا للمعيار GB/T 17634-1998.

١١. بعد إتمام الاختبار، افصل الطاقة ونظف الجهاز.

خامساً: جهاز ركن السيارات التلقائي

بعد تشغيل مفتاح الطاقة لجهاز ركن السيارة الدوار الأوتوماتيكي، يتحكم المؤقت في المحرك ليعمل باستمرار أو يتوقف على فترات زمنية محددة عبر مرحل وسيط. ولضمان التشغيل الآمن، تم تجهيز صينية المحرك بمسمار تأريض؛ ويجب على المستخدم تأريض المحرك وفقًا للوائح.

سادساً: التشغيل والاستخدام والصيانة

قبل تشغيل الجهاز، أزل سدادة الزيت العلوية واملأ زيت التشحيم حتى مستوى الفتحة الملولبة. يُنصح باستخدام زيت المغزل.

عند تركيب المناخل المكدسة، أدر أولًا مسمار التثبيت عكس اتجاه عقارب الساعة لتحرير قضيب دفع تثبيت غطاء الشاشة. ثم ارفع غطاء الشاشة مع قضيب الدفع. أدر المسمار باتجاه عقارب الساعة لتثبيته، وضع المناخل المكدسة على الصينية، ثم أرخِ مسمار التثبيت، واضغط على غطاء الشاشة للأسفل، وأدر المسمار باتجاه عقارب الساعة لتثبيت المناخل بإحكام قبل التشغيل.

وفقًا لمتطلبات التشغيل، أدر مقبض التحكم إلى وضع التشغيل المستمر عند الحاجة إلى تشغيل مستمر. للتشغيل المؤقت، أدر المقبض إلى وضع التوقيت المطلوب. إذا لزم إيقاف الجهاز أثناء التشغيل، افصل التيار الكهربائي واترك المؤقت يعود تلقائيًا إلى وضع الإيقاف. لا تُجبر مقبض المؤقت على العودة يدويًا.

الجهاز سهل الصيانة. يُنصح بتغيير زيت المغزل كل 3 إلى 6 أشهر. أثناء التشغيل، يجب الحرص على منع تشوه قضيبَي التوجيه الموجودين على غطاء الجهاز.

يجب حماية الجهاز من الرطوبة والتآكل. بعد حوالي سنتين من الاستخدام، يُنصح بتنظيف الجهاز وتزييته جيدًا.

سابعاً: الاحتياطات

١. يعمل هذا الجهاز بتردد معين؛ لذا يجب عزل طاولة العمل عن الأجهزة الأخرى.

٢. في حال استخدام الرمل كجسيمات اختبار، يُرجى التأكد من نظافة الجهاز.

٣. بعد الاختبار، يُرجى تصريف جميع المياه والشوائب من الجهاز.

٤. يجب تشحيم العمود اللامركزي، والنابض الداعم، والأجزاء المتحركة الأخرى بانتظام.
