يُستخدم جهاز الاختبار بشكل أساسي لتحديد خصائص القص المباشر والاحتكاك لمختلف المواد الجيوسينثيتيكية، بما في ذلك المنسوجات الجيولوجية والأغشية الجيولوجية والشبكات الجيولوجية وغيرها من المواد ذات الصلة. ويمكنه توفير تحليل مفصل لتغيرات البيانات في مختلف مراحل عملية الاختبار.

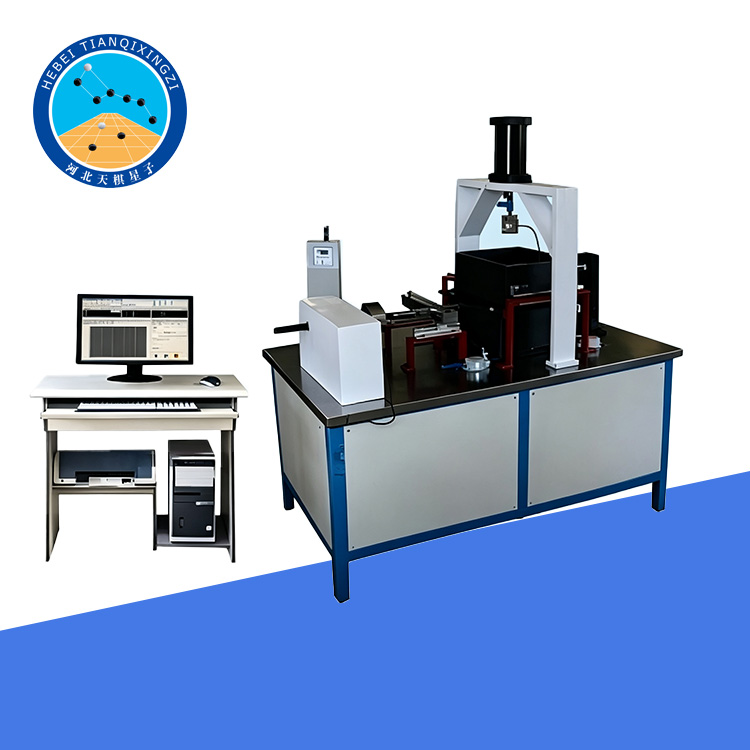

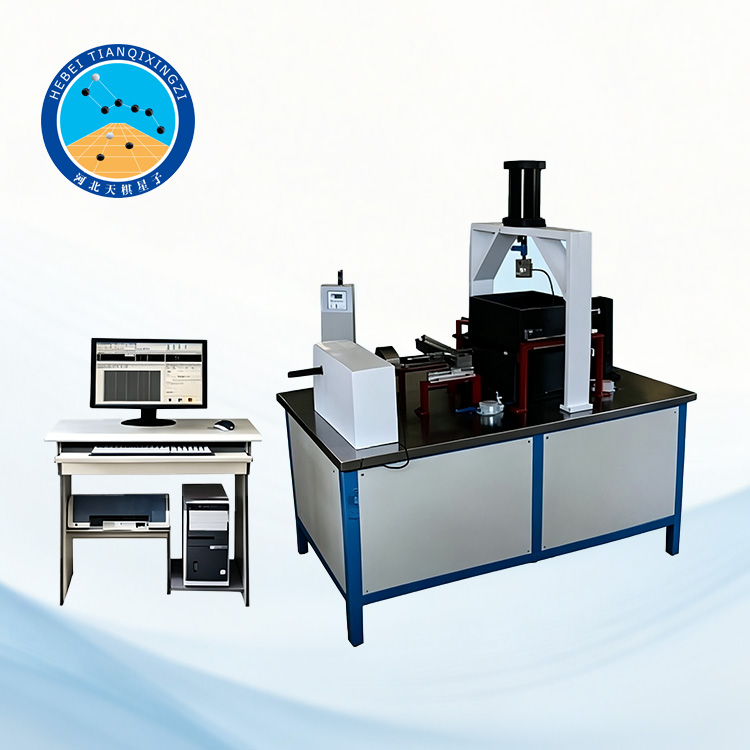

جهاز اختبار القص المباشر والاقتلاع للمواد الجيوتركيبية

الموديل: TD1130-2

أولاً: مقدمة عن المنتج

جهاز اختبار خصائص الاحتكاك بالسحب، المعروف أيضًا باسم جهاز اختبار الاحتكاك بالسحب للمواد الجيوسينثيتيكية، هو أداة اختبار متخصصة للمواد الجيوسينثيتيكية، طورتها شركة خبي تيانكيشينغزي لمعدات الفحص المحدودة، وفقًا لمتطلبات الاختبار الوطنية للمواد الجيوسينثيتيكية، بالرجوع إلى معايير ISO 12957-1 وASTM D5321/D5321M وASTM D6706-01.

باعتباره أداة اختبار متطورة للمواد الجيوسينثيتيكية، يُعد هذا الجهاز خيارًا مثاليًا لمؤسسات البحث العلمي، وشركات الإنشاءات، والمؤسسات التعليمية.

ثانياً: المعايير الفنية

1. جهد التغذية: 220 فولت (50 هرتز ± 1%)

2. نطاق الضغط: 10 كيلو نيوتن

3. أبعاد صندوق القص: 300 × 300 مم

4. شوط الإزاحة: 50 مم

٥. دقة الإزاحة: ٠٫١ مم

٦. دقة قياس إجهاد القص: ١ كيلو باسكال

٧. نطاق القوة العمودية: ٦٠٠ كيلو باسكال

٨. دقة قياس القوة العمودية: ١٠ كيلو باسكال

٩. تنظيم السرعة المتدرج: من ٠٫١ إلى ٥ مم/دقيقة

ثالثًا: طريقة الاختبار

١. ضع العينة بشكل مسطح على قاعدة أفقية صلبة داخل الجزء السفلي من صندوق القص، مع تثبيت طرفها الأمامي أمام منطقة القص. استخدم مادة لاصقة لربط العينة بالقاعدة (لا يلزم استخدام مادة لاصقة في حال استخدام قاعدة احتكاك قياسية من الألومينا P80). بعد الربط، يجب أن تكون العينة مسطحة تمامًا، دون أي طيات أو تجاعيد. يُمنع منعًا باتًا أي انزلاق نسبي بين العينة والقاعدة أثناء الاختبار.

٢. تركيب صندوق القص العلوي: املأ صندوق القص العلوي برمل معياري مُوزن مسبقًا (ملاحظة: الرمل المعياري يُوفره المستخدم) حتى سُمك تعبئة ٥٠ مم. يجب توزيع الرمل بالتساوي، ويجب أن تكون الكثافة الجافة بعد الدمك ١٧٥٠ كجم/م³.

٣. تركيب جهاز التحميل الأفقي وتطبيق ضغط عادي مقداره ٥٠ كيلو باسكال على العينة (يوفر الوزن المرجعي ضغطًا مقداره ٥٠ كيلو باسكال؛ ويتم توفير ثلاثة أوزان معيارية إضافية، يزيد كل وزن إضافي الضغط بمقدار ٥٠ كيلو باسكال).

٤. قم بتطبيق حمل أفقي لإحداث إزاحة نسبية بين صندوقي القص العلوي والسفلي بمعدل ١ مم/دقيقة ± ٠.٢ مم/دقيقة. قِس قوة القص T بشكل مستمر أو متقطع مع تسجيل الإزاحة النسبية المقابلة ΔL على فترات زمنية مدتها ١٢ ثانية. يمكن تقصير فترة القياس في بداية الاختبار إذا لزم الأمر. استمر في الاختبار حتى تصل الإزاحة النسبية إلى ١٦.٥٪ من طول مستوى القص، ثم أوقف الاختبار.

٥. خطوات تشغيل شاشة LCD

١. شغّل الجهاز.

٢. اضغط على زر الوظائف لبدء اختبار جديد.

٣. أدخل سرعة الاختبار المطلوبة، ثم اضغط على زر التأكيد.

معلمات العرض: قوة القص، إجهاد القص، القيمة القصوى، والإزاحة.

٤. اضغط على زر البدء لبدء الاختبار. يتم تطبيق الإجهاد العمودي تدريجيًا. يُجرى الاختبار الأول عند ٥٠ كيلو باسكال، وإذا كانت النتيجة صحيحة، ينتقل النظام تلقائيًا إلى مستويات الإجهاد العمودي التالية: ١٠٠ كيلو باسكال، ١٥٠ كيلو باسكال، و٢٠٠ كيلو باسكال.

٥. يبدأ قياس الإزاحة تلقائيًا. عندما تصل الإزاحة إلى ١٦.٥٪ من إجمالي طول سطح التلامس، يكتمل الاختبار ويتوقف الجهاز تلقائيًا. تُعرض نتائج الاختبار على الشاشة. إذا كانت نتيجة الاختبار صحيحة، اضغط على زر التأكيد.

٦. اضغط على مفتاح الوظائف لفتح وظيفة الاستعلام عن النتائج. ستظهر نتائج الاختبار على الشاشة.

٧. اضغط على مفتاح التأكيد/الطباعة لطباعة نتائج الاختبار. ستبدأ الطابعة بالطباعة تلقائيًا.

رابعاً: السمات الرئيسية

1. التشغيل المُتحكم به بواسطة الحاسوب الصغير: يعتمد جهاز الاختبار على نظام تحكم دقيق مزود بشاشة LCD لتسهيل التشغيل ومراقبة بيانات الاختبار في الوقت الفعلي.

2. نطاق استخدام واسع: يُناسب هذا الجهاز اختبارات القص والاحتكاك المباشرة للمنسوجات الأرضية، والأغشية الأرضية، والشبكات الأرضية، والمركبات الأرضية، وغيرها من المواد الجيوسينثيتيكية.

3. التحميل والاختبار التلقائي: يُمكن للنظام تطبيق الإجهاد العمودي المُحدد مسبقًا تلقائيًا وإجراء اختبار القص وفقًا لسرعة الاختبار المُختارة.

٤. مراقبة البيانات في الوقت الفعلي: يمكن عرض ومراقبة قوة القص، وإجهاد القص، والقيمة القصوى، والإزاحة، وغيرها من معايير الاختبار أثناء الاختبار.

٥. تسجيل البيانات تلقائيًا: يمكن تسجيل بيانات الاختبار تلقائيًا طوال عملية الاختبار، مما يُسهّل تحليلها وتقييم نتائجها لاحقًا.

٦. تسلسل الاختبار التلقائي: يمكن للجهاز إجراء الاختبارات تلقائيًا تحت مستويات إجهاد عمودي مختلفة، مما يقلل التدخل اليدوي ويُحسّن كفاءة الاختبار.

٧. طباعة البيانات: تتيح وظيفة الطباعة المدمجة طباعة نتائج الاختبار مباشرةً بعد اكتماله.
