صُمم جهاز اختبار السقوط المخروطي الديناميكي للمواد الجيوسينثيتيكية لتقييم مقاومة الاختراق الديناميكي للأقمشة الجيوتقنية والمواد الجيوسينثيتيكية ذات الصلة. يُسقط مخروط من الفولاذ المقاوم للصدأ من ارتفاع محدد على العينة لمحاكاة تأثير الأجسام الحادة وتحديد مدى الاختراق الناتج. يُناسب هذا الجهاز الاختبارات المعملية للأقمشة الجيوتقنية وغيرها من المواد الجيوسينثيتيكية وفقًا للمعيار ISO 13433 وطرق الاختبار ذات الصلة.

جهاز اختبار السقوط الديناميكي للمخروط للمواد الج

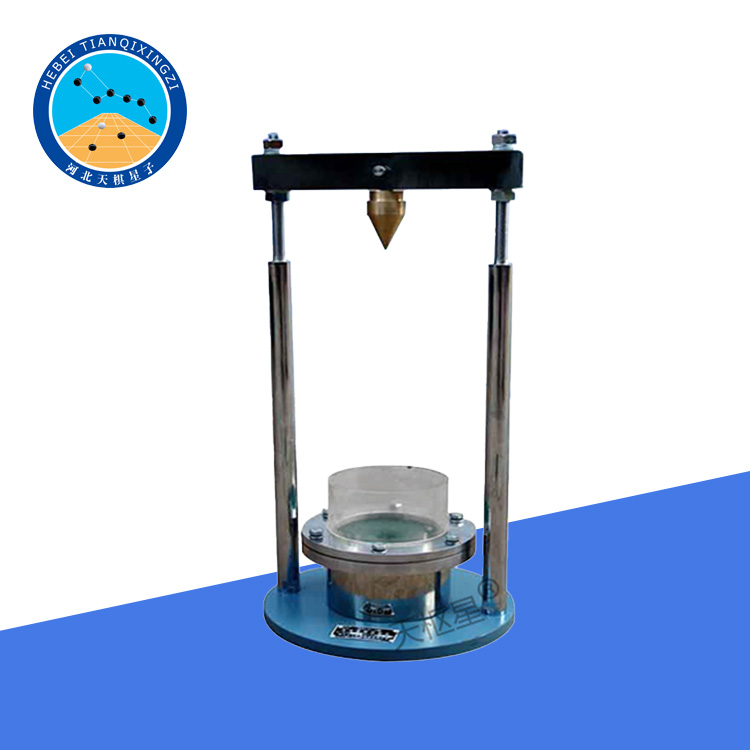

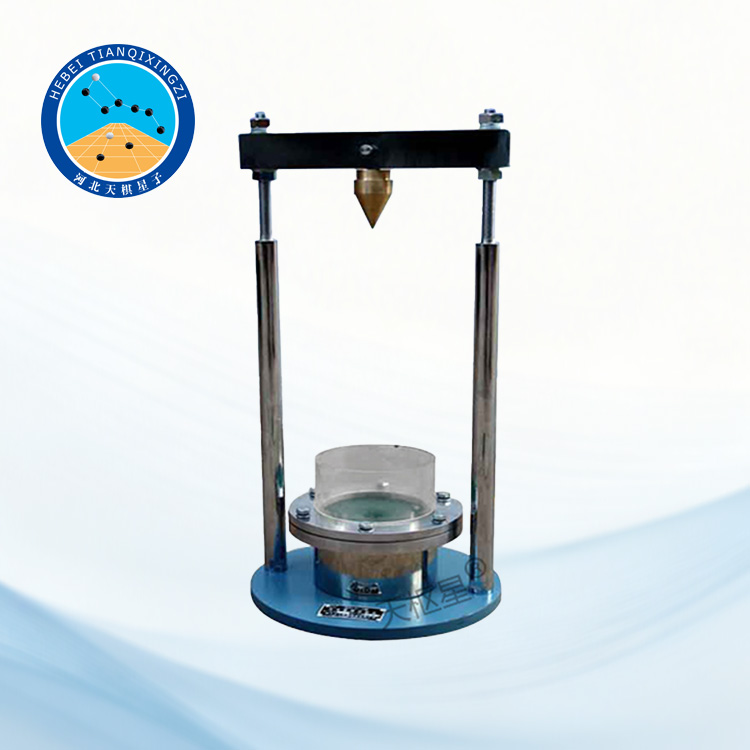

الموديل: TD1128-1

أولاً: نظرة عامة على المنتج

صُمم هذا الجهاز لتحديد مقاومة المنسوجات الأرضية والمنتجات ذات الصلة للاختراق بواسطة مخروط فولاذي يُسقط من ارتفاع محدد. ويُقيّم درجة الضرر الذي يلحق بالمنسوجات الأرضية عند اصطدام أحجار حادة أو أجسام مماثلة بسطحها. ويتوافق أداء الجهاز مع متطلبات المواصفة القياسية GB/T 17630-1998، الخاصة بالمنسوجات الأرضية والمنتجات ذات الصلة - اختبار الاختراق الديناميكي - طريقة إسقاط المخروط، وذلك بالرجوع إلى متطلبات الجهاز المحددة في المواصفة القياسية ISO 13433.

ثانياً: مبدأ الاختبار

تُثبّت عينة النسيج الأرضي أفقيًا بين حلقتي التثبيت. يُسقط مخروط من الفولاذ المقاوم للصدأ ذو كتلة محددة على العينة من ارتفاع 500 مم. يُحدث سقوط المخروط ثقبًا في العينة. ثم يُدخل مخروط قياس صغير مدرج في الثقب لتحديد مدى الاختراق.

ثالثًا: المعايير الفنية الرئيسية

1. القطر الداخلي لحلقة التثبيت: 150 ± 0.5 مم

2. المسافة من طرف المخروط إلى العينة: 500 ± 2 مم

3. مخروط من الفولاذ المقاوم للصدأ: أقصى قطر 50 مم؛ زاوية المخروط 45 درجة؛ الكتلة الإجمالية 1000 ± 5 غرام (بما في ذلك قضيب التوجيه)

4. مخروط قياس مدرج: الكتلة 600 ± 5 غرام؛ قيمة التدريج 2 مم/قسم

5. الأبعاد الكلية: 435 × 575 × 1600 مم

6. وزن الجهاز: 55 كجم

رابعاً: بنية الجهاز

يتكون الجهاز بشكل أساسي من هيكل، وآلية سقوط حر للمخروط الفولاذي، وحلقة تثبيت.

1. الهيكل: مُثبّت بإحكام بواسطة مكونات تشمل: 1) قاعدة، 2) عمود، 3) صفيحة علوية، وعارضة مركزية.

2. تحتوي القاعدة على أربعة أرجل قابلة للتعديل. من خلال تعديل هذه الأرجل، يتم توسيط فقاعة التسوية، مما يضمن استواء الجهاز.

3. حلقة التثبيت: حلقة تثبيت من نوع الشفة، مثبتة بثمانية براغي لتثبيت العينة.

٤. جهاز المخروط الفولاذي للسقوط الحر

يُوصل طرف المخروط الفولاذي بقضيب توجيه ويُثبّت على الجهاز. توجد فتحات توجيه في كلٍّ من العارضة الوسطى واللوحة العلوية للإطار لضمان سقوط المخروط بحرية دون التأثير على سرعة سقوطه. كما زُوّدت العارضة الوسطى بمقبض قفل.

يُرفع المخروط الفولاذي إلى ارتفاع ٥٠٠ مم فوق العينة، ثم يُترك ليسقط سقوطًا حرًا، مُحدثًا ثقبًا فيها. يُركّب غطاء معدني واقٍ ودرع خارجي شفاف أسفل العارضة الوسيطة. بعد تثبيت العينة بإحكام، يُسحب الدرع الخارجي الشفاف إلى الأسفل، ثم يُحرّك المقبض لتحرير المخروط الفولاذي.

بعد سقوط المخروط الفولاذي، يُمكن دفع الدرع الخارجي الشفاف إلى الأعلى حتى يصل إلى مزلاج الغطاء الواقي، حيث يُغلق تلقائيًا في مكانه لسهولة الاستخدام.

خامساً: إجراءات التشغيل

١. ثبّت الجهاز على قاعدة ثابتة وصلبة، واضبط مستوى الجهاز وفقًا للقسم ٤.١.

٢. ارفع المخروط الفولاذي إلى أعلى موضع له وثبّته في وضع القفل.

٣. ادفع الغطاء الواقي الشفاف لأعلى وثبّت العينة بإحكام في حلقة التثبيت، مع التأكد من خلوّها من أي تجاعيد.

٤. أنزل الغطاء الواقي الشفاف وحرّر مقبض القفل. سيسقط المخروط الفولاذي بعد ذلك سقوطًا حرًا من ارتفاع ٥٠٠ مم على العينة.

١. ثبّت الجهاز على قاعدة ثابتة وصلبة، واضبط مستوى الجهاز وفقًا للقسم ٤.١.

٢. ارفع المخروط الفولاذي إلى أعلى موضع له وثبّته في وضع القفل.

٣. ادفع الغطاء الواقي الشفاف لأعلى وثبّت العينة بإحكام في حلقة التثبيت، مع التأكد من خلوّها من أي تجاعيد.

٤. أنزل الغطاء الواقي الشفاف وحرّر مقبض القفل. سيسقط المخروط الفولاذي بعد ذلك سقوطًا حرًا من ارتفاع ٥٠٠ مم على العينة.

VI. Precautions

١. لضمان السلامة، تأكد من تثبيت المخروط الفولاذي بإحكام في كل مرة يكون فيها في الوضع العلوي.

٢. لضمان سقوط المخروط الفولاذي بسلاسة، يجب أن تكون فتحة التوجيه خالية من أي شوائب.

٣. أنزل الغطاء الواقي الشفاف قبل إسقاط المخروط الفولاذي.

٤. لتجنب تلف طرف المخروط الفولاذي، لا تختبره على أجسام صلبة.
