يُمكن لجهاز قياس الطيف الضوئي ذي الكرة التكاملية قياس الانعكاس الطيفي وحساب معايير لونية متنوعة، مما يجعله مناسبًا لمطابقة الألوان، والتواصل اللوني، وفحص الجودة، وتطوير المنتجات. ويُستخدم على نطاق واسع لتقييم ألوان الألواح الخشبية، والطلاءات، والبلاستيك، والمنسوجات، والورق، والسيراميك، ومواد السيارات، وغيرها من المنتجات.

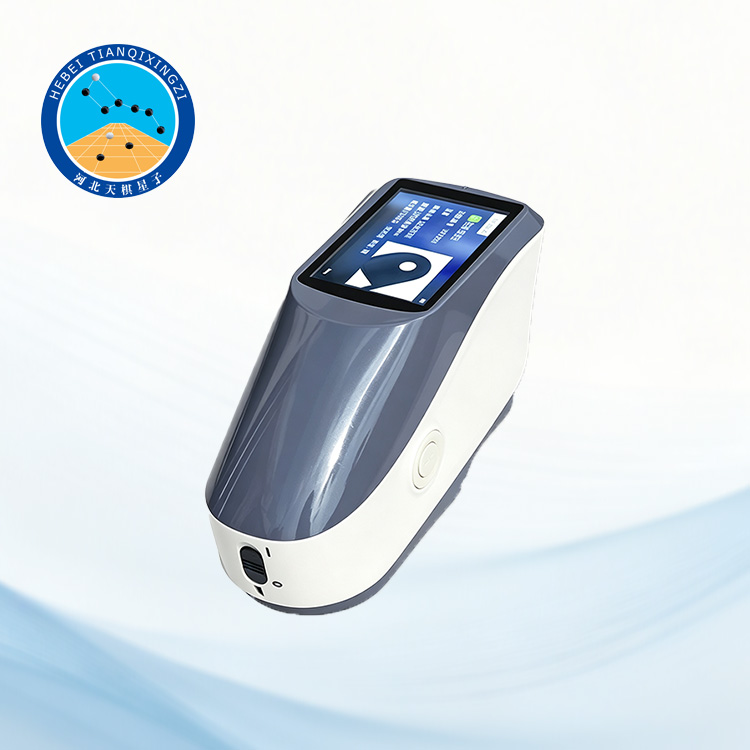

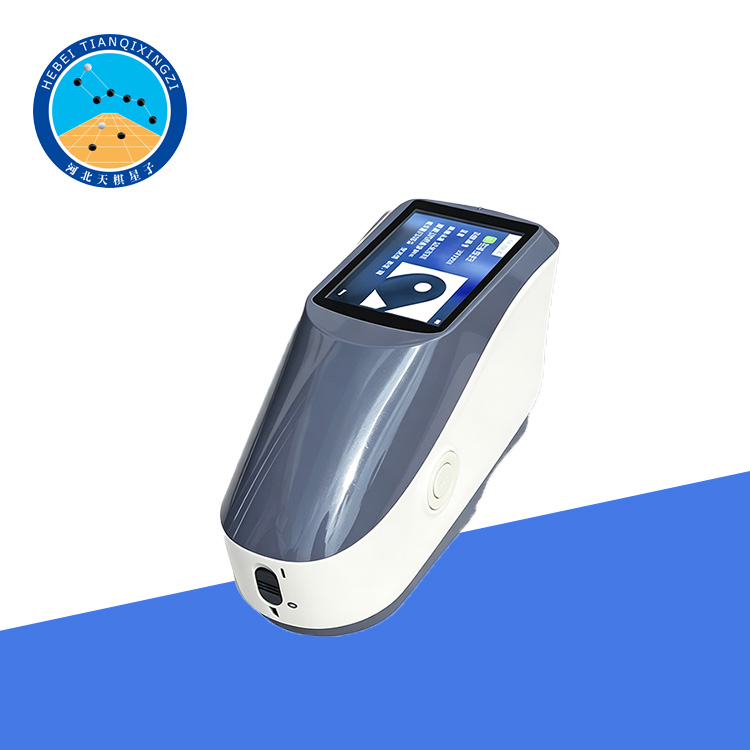

مطياف ضوئي مخبري مزود بكرة تكاملية

الموديل: TDCS-200

أولاً: نظرة عامة على المنتج

جهاز قياس الطيف الضوئي ذو الكرة التكاملية المختبرية هو أداة عالية الدقة لقياس الألوان، مصممة لتحليل الألوان بدقة، وتقييم فروق الألوان، والقياس الطيفي لمختلف المواد. بفضل هندسته البصرية المتقدمة للكرة التكاملية d/8°، وفتحات القياس المزدوجة، وأنماط قياس SCI/SCE، يوفر هذا الجهاز بيانات لونية موثوقة وقابلة للتكرار للمختبرات، وأقسام مراقبة الجودة، والمؤسسات البحثية، والصناعات التحويلية.

ثانيًا: نظام بصري للكرة التكاملية d/8°

يعتمد الجهاز إضاءة منتشرة بزاوية 8 درجات وهندسة رؤية بزاوية 8 درجات، ما يفي بمتطلبات معايير قياس الألوان الدولية، بما في ذلك:

CIE رقم 15، GB/T 3978، GB 2893، GB/T 18833، ISO 7724-1، ASTM E1164، DIN 5033-7

يُقلل تصميم كرة التكامل من تأثير نسيج السطح ويُحسّن استقرار القياس لمختلف المواد.

ثالثًا: خصائص المنتج

1. فتحات قياس قابلة للتبديل بقطر 8 مم / 4 مم لتناسب أنواعًا مختلفة من العينات؛ تدعم قياسات SCI وSCE المتزامنة.

2. تقيس البيانات الطيفية للعينات وتوفر دعمًا موثوقًا لمطابقة الألوان والتواصل اللوني.

3. مزود بلوحة معايرة بيضاء قياسية عالية المتانة ومقاومة للبقع لضمان استقرار القياسات على المدى الطويل.

4. سعة تخزين بيانات كبيرة قادرة على استيعاب أكثر من 20,000 سجل قياس.

٥. يوفر زاويتي مراقبة قياسيتين، وخيارات إضاءة متعددة، ومساحات لونية متنوعة، بما يلبي معايير قياس الألوان الدولية المختلفة ومتطلبات العملاء.

٦. وظيفة تحديد موضع الكاميرا المدمجة لضمان دقة استهداف العينة ومحاذاة القياس.

7. برنامج كمبيوتر قوي مزود بوظائف موسعة لتحليل البيانات المتقدم، ومراقبة الجودة، وإدارة الألوان، وإنشاء تقارير القياس.

رابعاً: المواصفات الفنية

طريقة الإضاءة: D/8

فتحة القياس: 8 مم / 4 مم

نطاق الطول الموجي: 400-700 مم

مصدر الإضاءة: مصدر ضوء LED مدمج، ومصدر ضوء فوق بنفسجي

حجم كرة التكامل: 48 مم

الكاشف: مستشعر صور CMOS ثنائي المصفوفة مكون من 256 عنصرًا

فاصل الطول الموجي: ١٠ نانومتر

عرض النطاق الطيفي: ١٠ نانومتر

نطاق قياس الانعكاسية: ٠-٢٠٠٪

الشاشة: شاشة لمس TFT ملونة حقيقية مقاس 3.5 بوصة مع تحكم باللمس السعوي

مساحات الألوان: CIELAB، XYZ، Yxy، LCH، CIELUV، HunterLAB

صيغ حساب فرق اللون: ΔEab، ΔEuv، ΔE94، ΔECMC (2:1)، ΔECMC (1:1)، ΔE00، ΔE (هانتر)

مؤشرات قياس الألوان: WI (مؤشر البياض)، YI (مؤشر الاصفرار)، TI (مؤشر الصبغة)، MI (مؤشر التباين اللوني)، ثبات اللون، ثبات تغير اللون، قوة اللون، قدرة التغطية

مصادر الإضاءة: A، C، D50، D55، D65، D75، F1، F2، F3، F4، F5، F6، F7، F8، F9، F10، F11، F12، TL83، TL84، U30، CWF، U35

زوايا الرصد: CIE 2° / 10° (الرصد القياسي)

أوضاع العرض: منحنى/بيانات الطيف، قيم ألوان العينة، قيم/رسوم بيانية لفرق اللون، نتائج النجاح/الفشل، وانحراف اللون

زمن القياس: حوالي 1.0 ثانية (حوالي 2.6 ثانية للقياس المتزامن لـ SCI/SCE)

دقة قياس الانعكاس الطيفي: MAV/SC100، الانحراف المعياري ≤ 0.08%

أنماط القياس: قياس فردي ومتوسط القياسات (من 2 إلى 99 قياسًا)

الأبعاد: 184 × 77 × 105 مم

الوزن: 600 غرام

سعة البطارية: بطارية ليثيوم قابلة للشحن بسعة 3200 مللي أمبير/ساعة؛ تدعم ما يصل إلى 5000 قياس خلال 8 ساعات

عمر مصدر الضوء: أكثر من 3 ملايين قياس خلال 5 سنوات

واجهة البيانات: واجهة USB-to-TTL وتقنية بلوتوث 4.0 ثنائية الوضع (متوافقة مع بلوتوث 2.1)

سعة تخزين البيانات: تخزن ما يصل إلى 1000 عينة قياسية و28000 عينة اختبار

اللغات: الصينية المبسطة والإنجليزية

بيئة التشغيل: من 0 إلى 40 درجة مئوية، من 0 إلى 85% رطوبة نسبية (بدون تكثف)، على ارتفاع أقل من 2000 متر

بيئة التخزين: من -20 إلى 50 درجة مئوية، من 0 إلى 85% رطوبة نسبية (بدون تكثف)

برامج إدارة الألوان: برنامج SQCX لمراقبة جودة الألوان (مجاني)؛ برنامج MachColor لقياس الألوان ومطابقتها (اختياري، مدفوع)

دقة تكرار القيم اللونية: MAV/SCI، ΔE*ab ≤ 0.03

خامساً: لماذا تختار جهاز قياس الطيف الضوئي المختبري هذا؟

بفضل تقنياته البصرية المتطورة، وبرمجياته الذكية، وأدائه الموثوق في القياس، يوفر جهاز قياس الطيف الضوئي الكروي المتكامل للمختبر حلاً فعالاً لقياس الألوان بدقة وفحص الجودة.

وهو الخيار الأمثل للمختبرات، والمصانع، والجامعات، ومراكز الأبحاث التي تتطلب تحليلاً دقيقاً وقابلاً للتكرار للألوان.
