صُمم جهاز اختبار معامل الاحتكاك الانزلاقي للألواح الخشبية لقياس نسبة مقاومة الاحتكاك الانزلاقي لسطح الألواح الخشبية والألواح الخشبية المزخرفة إلى الضغط العمودي المُطبق. يُعد هذا الجهاز أداة اختبار مثالية لمصنعي الألواح الخشبية، ومعاهد البحوث، وهيئات فحص الجودة، والدراسات المختبرية.

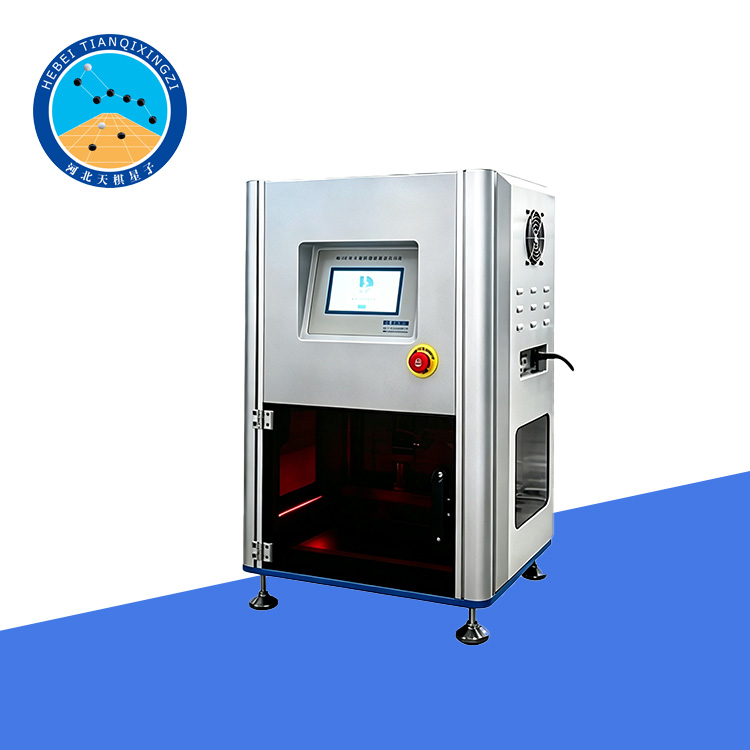

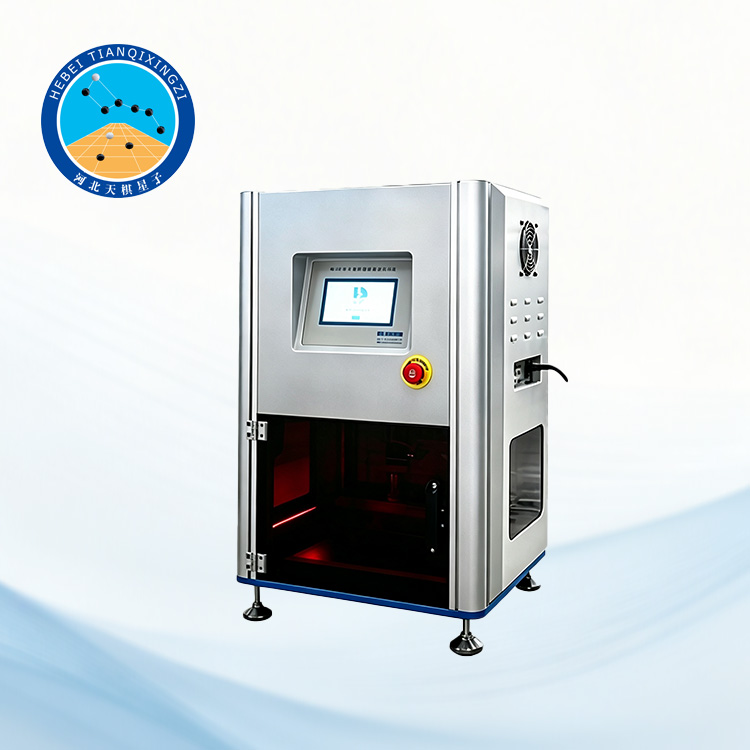

جهاز اختبار معامل الاحتكاك الانزلاقي للألواح الخشبية

الموديل: TD17657-HM

أولاً: نظرة عامة على الجهاز

جهاز اختبار معامل الاحتكاك الانزلاقي للألواح الخشبية هو أداة اختبار وتحليل ذكية طورتها شركتنا وفقًا لمتطلبات البند 4.28 من المواصفة القياسية GB/T 17657-2022 "طرق اختبار تقييم خصائص الألواح الخشبية والألواح الخشبية المزخرفة".

يعتمد الجهاز على تشغيل سهل بلمسة واحدة عبر برنامج حاسوبي، وهو مزود بنظام تحكم بمحرك سيرفو عالي الدقة. يتميز الجهاز بدقة تحكم عالية، وسهولة التشغيل، وأداء موثوق.

ثانياً: مبدأ المعدات

يقوم جهاز اختبار معامل الاحتكاك الانزلاقي ذو القاعدة الخشبية بتطبيق عزم دوران ثابت على العمود الدوار من خلال جهاز نقل القوة، مما يؤدي إلى تحريك قاعدة منصة الاختبار. ويقوم البرنامج تلقائيًا بجمع بيانات الاختبار لقياس وحساب معامل الاحتكاك الانزلاقي.

يتكون الجهاز من جزأين رئيسيين: وحدة الاختبار الرئيسية ونظام التحكم الذكي. تتم عملية الاختبار من خلال نظام التحكم الحاسوبي العلوي. أثناء عملية الاختبار، يعرض النظام في آنٍ واحد قيم الاختبار، ومنحنيات عزم الدوران مع الزمن، وبيانات الاختبار الأخرى.

يمكن تحديد عدد دورات الاختبار وفقًا للمتطلبات. يعرض النظام قيم الاختبار الحالية في الوقت الفعلي، وهو مزود بواجهة لنقل البيانات، مما يسمح بالطباعة التلقائية لتقارير الاختبار القياسية التي تحتوي على المنحنيات والجداول وبيانات الاختبار الأخرى المطلوبة.

ثالثًا: المواصفات الفنية الرئيسية

1. طريقة التشغيل: يقوم محرك سيرفو مستورد بتشغيل عمود الدوران الخاص بالاحتكاك.

2. التحكم والتشغيل: تحكم برمجي عبر وحدة تحكم منطقية قابلة للبرمجة (PLC) مع شاشة لمس TFT LCD.

3. مدة قوة التثبيت: من 0 إلى 9999 دقيقة (قابلة للتعديل).

٤. مدة الاختبار: من ٠ إلى ٩٩٩٩ دقيقة (قابلة للتعديل).

٥. نطاق عزم الدوران: من ٠.١ نيوتن متر إلى ٦٠ نيوتن متر (قابل للتعديل).

٦. دقة عزم الدوران: ±١٠ نيوتن سنتيمتر.

٧. اتجاه عزم الدوران: دوران باتجاه عقارب الساعة وعكس اتجاه عقارب الساعة.

٨. قطر عمود الدوران: ٢٠ مم.

٩. قطر أسطوانة لف السلك: ٥٤ مم.

١٠. ارتفاع رفع القرص الدوار: من ١٠ مم إلى ٤٠٠٠ مم (قابل للتعديل).

١١. أوزان التحميل الدوارة: وزن واحد ٢٫٥ كجم، ووزن واحد ٥ كجم، ووزن واحد ١٠ كجم.

١٢. قطر القرص الدوار: ١٠٠ مم.

١٣. مواصفات وسادة الاحتكاك للقرص الدوار: وسادة الاحتكاك مصنوعة من مطاط صلب بصلابة ٦٠ على مقياس شور D. أبعادها ٢ مم (طول) × ٢ مم (عرض) × ٥ مم (سُمك)، بكثافة ١.٠٤ جم/سم³.

١٤. أبعاد عينة الاختبار: الطول (ل) = (٤٥٠ ± ٥) مم؛ العرض (ب) = (٤٥٠ ± ٥) مم. يمكن وصل العينات في اتجاه العرض.

١٥. أبعاد الجهاز: حوالي ٨٥٠ × ٧٢٠ × ١٥٥٠ مم (الطول × العمق × الارتفاع).

16. مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز؛ استهلاك الطاقة: حوالي 800 واط.

رابعاً: مكونات الجهاز

يتكون الجهاز من منصة اختبار، ومحرك سيرفو لعزم الدوران، وعمود دوار، وقرص دوار، ومستشعر عزم الدوران، ووسادة احتكاك، وجهاز تحميل دوار، وأوزان موازنة، وجهاز تثبيت العينة، ووحدة تحكم، وبرنامج تشغيل.

خامساً: خصائص المنتج

1. نظام محرك سيرفو عالي الدقة

تم تجهيز جهاز الاختبار بنظام محرك سيرفو عالي الدقة، مما يوفر عزم دوران ثابت وتحكمًا دقيقًا أثناء اختبار الاحتكاك.

٢. نظام تشغيل ذكي

يوفر نظام التحكم PLC المدمج مع شاشة اللمس TFT LCD سهولة في التشغيل. يمكن ضبط معايير الاختبار بسهولة، كما يمكن جمع بيانات الاختبار وتحليلها تلقائيًا عبر البرنامج.

3. مراقبة وتحليل البيانات في الوقت الفعلي

أثناء الاختبار، يعرض النظام قيم الاختبار في الوقت الفعلي، ومنحنيات عزم الدوران مع الزمن، ومعلومات حالة الاختبار، مما يتيح للمستخدمين مراقبة عملية الاختبار بسهولة.

٤. أداء اختبار موثوق

يعتمد الجهاز على بنية ميكانيكية ثابتة ونظام قياس عزم دوران دقيق لضمان تكرار نتائج الاختبار ودقتها.

٥. إنشاء تقارير اختبار تلقائي

يدعم نظام إدارة البيانات المدمج نقل البيانات وإنشاء تقارير اختبار تلقائية تتضمن منحنيات وجداول ونتائج الاختبار، مما يُحسّن كفاءة المختبر.
