غرفة اختبار التكييف بالغمر المائي الذكية الأوتوماتيكية بالكامل للألواح الخشبية هي نظام اختبار متكامل للغاية وآليّ بالكامل، مصمم خصيصًا لاختبار مقاومة الماء للألواح الخشبية. وهي توفر دعمًا موثوقًا لتقييم أداء امتصاص الماء، والاستقرار الأبعاد، ومتانة الألواح الخشبية.

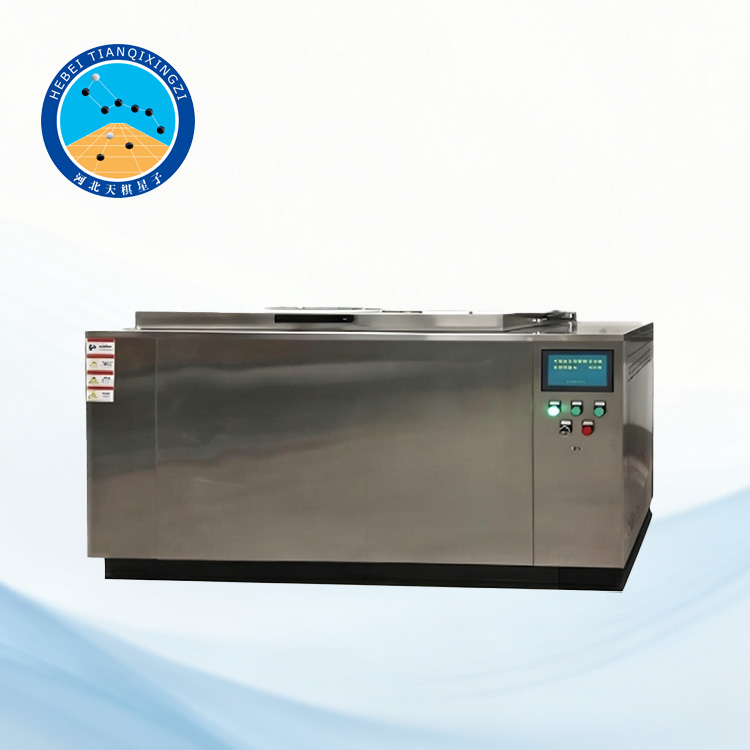

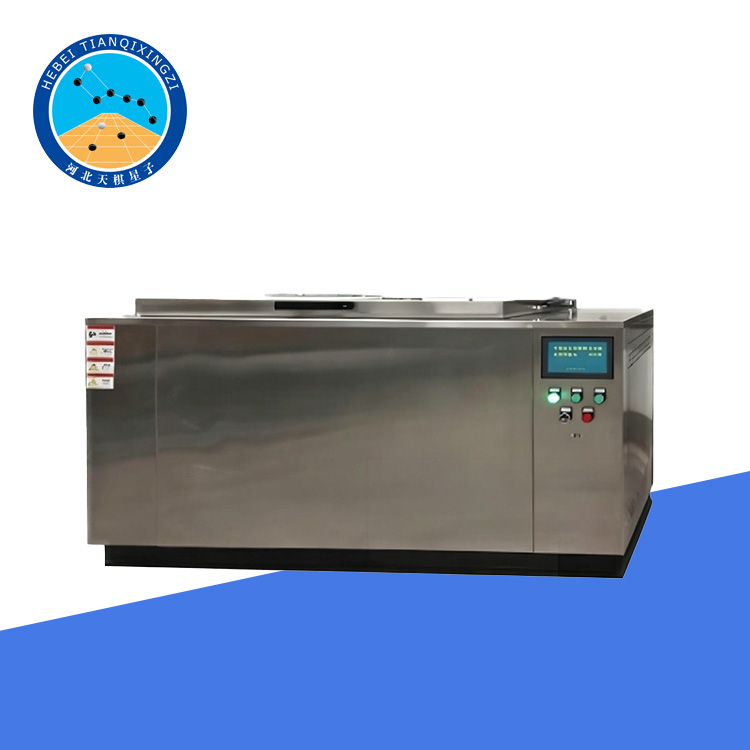

غرفة اختبار الغمر في الماء للألواح الخشبية

الموديل: TD17657-SJ3

أولاً: نظرة عامة على المنتج

يُمكن للجهاز تنفيذ أربع طرق مُعايرة قياسية (أ-د) بشكل مُستقل في وحدة واحدة. وهو مُتوافق تمامًا مع معايير الاختبار ذات الصلة، مثل GB/T 17657، مما يضمن دقة عالية وقابلية تكرار مُماثلة لمعالجة العينات في ظل ظروف مُختلفة من حيث درجة الحرارة والرطوبة والغمر. المعايير المرجعية أو المُطبقة: EN 317، EN 321، ASTM D1037، ISO 16983.

ثانيًا: الميزات الوظيفية الأساسية

1. معالجة أولية أوتوماتيكية بالكامل متعددة الأوضاع

• تتضمن أربع وحدات وظيفية: الماء البارد، والماء الساخن، والماء المغلي، والتجفيف. من خلال التحكم الذكي بالبرنامج، يمكنها بدء أربع عمليات معالجة أولية قياسية (أ)، ب)، ج)، د) بنقرة واحدة، دون الحاجة إلى تشغيل المعدات يدويًا أو التدخل اليدوي في المعايير الأساسية (مثل درجة الحرارة، والوقت، وحالة الغمر/التجفيف).

٢. نظام تحكم بيئي عالي الدقة

• التحكم في درجة الحرارة:

يعتمد النظام تقنية التحكم التناسبي التكاملي التفاضلي (PID) لتحقيق دقة عالية في ضبط درجة الحرارة تصل إلى ±١ درجة مئوية.

يدعم النظام ظروف اختبار متعددة، تشمل الماء البارد (٢٠±٣ درجة مئوية)، والماء الساخن (٦٣±٣ درجة مئوية)، والماء المغلي (حالة الغليان الخفيف)، وظروف التجفيف (٦٠±٣ درجة مئوية)، مما يضمن توافق بيئات الغمر والتجفيف تمامًا مع المتطلبات القياسية.

• إدارة الوقت:

يُمكّن المؤقت المدمج عالي الدقة من ضبط الوقت بدقة تصل إلى الدقائق (مثلاً، التبريد لمدة 10 دقائق، والتجفيف لمدة 16-20 ساعة)، مع هامش خطأ لا يتجاوز ±1 دقيقة، مما يُزيل الانحرافات الناتجة عن التوقيت اليدوي.

3. التبديل الذكي بين العمليات

• يقوم النظام تلقائيًا بإجراء انتقالات سلسة بين إجراءات الاختبار المعقدة، مثل الغمر - الإزالة - التبريد - التجفيف - إعادة الغمر. ويدعم العمليات الدورية، مثل تسلسل "الغلي - التجفيف - الغلي" الموضح في الطريقة (ج).

تراقب المستشعرات المدمجة درجة الحرارة ومستوى السائل وحالة العينة باستمرار في الوقت الفعلي، وتُفعّل الخطوة التالية تلقائيًا (على سبيل المثال، بعد اكتمال التجفيف، يُعيد النظام العينات تلقائيًا إلى خزان الماء المغلي).

٤. تصميم الحماية والسلامة

• النظام مزود بوظائف حماية متعددة، تشمل الحماية من ارتفاع درجة الحرارة (إيقاف التشغيل التلقائي عند اكتشاف درجة حرارة غير طبيعية في خزان الماء المغلي)، ومراقبة مستوى السائل (إنذار نقص الماء مع إيقاف التسخين تلقائيًا)، ورفوف تثبيت العينات لمنعها من الطفو أو الميلان أثناء الغمر. تضمن هذه الميزات تشغيلًا آمنًا ومستقرًا للجهاز على المدى الطويل.

رابعاً: إجراءات تنفيذ أربع طرق قياسية للتكييف المسبق

يمكن تشغيل الجهاز بضغطة زر واحدة عبر برامج مُعدة مسبقًا، ويُكمل تلقائيًا الإجراءات التالية. تم تحسين تفاصيل التشغيل بناءً على المتطلبات القياسية ووظائف النظام.

أ) غمر في الماء البارد لمدة ٢٤ ساعة

إعداد المعلمات:

اختر البرنامج المُعد مسبقًا "أ - غمر في الماء البارد"، واضبط درجة الحرارة على (٢٠ ± ٣) درجة مئوية، والمدة على ٢٤ ساعة.

عملية التنفيذ:

• يقوم النظام تلقائيًا بملء خزان الغمر بالماء المحيط، ويضبط درجة الحرارة إلى (20 ± 3) درجة مئوية عبر وحدة التبريد/التسخين.

• بعد تثبيت العينات على الحوامل المخصصة، تُغمر في الماء، ويُفعّل المؤقت لضمان غمرها لمدة 24 ساعة متواصلة.

• عند الانتهاء، يُصدر النظام إشارة إنذار، ويقوم المشغل بإزالة العينات يدويًا لإجراء الاختبارات اللاحقة.

ب) الغمر بالماء الساخن

١. ضبط الإعدادات:

اختر البرنامج المُعد مسبقًا "ب - الغمر بالماء الساخن" واضبط درجة الحرارة على (٦٣ ± ٣) درجة مئوية والمدة على ٣ ساعات.

٢. عملية التنفيذ:

• يقوم النظام بتسخين الماء إلى (٦٣ ± ٣) درجة مئوية، وتُغمر العينات في خزان الماء الساخن لمدة ٣ ساعات.

• عند الانتهاء، تُرفع العينات تلقائيًا إلى منطقة التبريد وتُبرد لمدة ١٠ دقائق في درجة حرارة الغرفة (٢٠-٢٥ درجة مئوية)، بمساعدة مروحة تبريد مدمجة.

• بعد اكتمال التبريد، يُصدر النظام إشارة إنذار، ويقوم المشغل بإزالة العينات يدويًا.

ج) الغمر في الماء المغلي - التجفيف - الغمر في الماء المغلي (غلي - تجفيف - غلي)

1. ضبط الإعدادات:

اختر البرنامج المُعد مسبقًا "ج - غلي - تجفيف - غلي"، واضبط درجة غليان الماء (غليان خفيف)، ودرجة حرارة التجفيف على (60 ± 3) درجة مئوية، ومدة التجفيف على 16-20 ساعة.

2. عملية التنفيذ:

• الغمر الأول في الماء المغلي: يقوم النظام بتسخين الماء إلى درجة غليان خفيفة (حوالي 98-100 درجة مئوية)، وتُغمر العينات لمدة 4 ساعات.

• مرحلة التجفيف: تُرفع العينات تلقائيًا إلى حجرة التجفيف بالهواء القسري وتُجفف عند (60 ± 3) درجة مئوية لمدة 16-20 ساعة. ويقوم مستشعر الرطوبة المدمج بمراقبة عملية التجفيف باستمرار.

• الغمر الثاني في الماء المغلي: بعد اكتمال التجفيف، تُعاد العينات تلقائيًا إلى خزان الماء المغلي لغمرها مرة أخرى لمدة 4 ساعات.

مرحلة التبريد: بعد اكتمال الغمر الثاني، تُنقل العينات تلقائيًا إلى خزان الماء البارد (≤30 درجة مئوية) وتُغمر لمدة ساعة على الأقل.

تشغيل آلي بالكامل: تتم دورة الغلي والتجفيف والغلي بالكامل تلقائيًا دون أي تدخل يدوي، مما يضمن دقة واتساقًا وقابلية تكرار إجراءات الاختبار.

د) غمر لمدة 72 ساعة في الماء المغلي

1. ضبط الإعدادات:

اختر البرنامج المُعد مسبقًا "د - غمر لمدة 72 ساعة في الماء المغلي"، واضبط درجة حرارة الماء على درجة غليان خفيفة لمدة اختبار (72 ± 1) ساعة.

٢. العملية:

• يقوم النظام بتسخين الماء باستمرار للحفاظ على درجة غليان خفيفة، بينما تبقى العينات مغمورة لمدة ٧٢ ساعة. يوفر المؤقت المدمج دقة زمنية تصل إلى ±١ دقيقة.

• عند انتهاء فترة الغمر، تُنقل العينات تلقائيًا إلى خزان الماء البارد (≤٣٠ درجة مئوية) وتُغمر لمدة ساعة على الأقل، وبذلك تكتمل عملية التكييف المسبق.

خامساً: الاحتياطات التشغيلية

1. تحضير العينات: يجب أن يتوافق حجم العينات وعددها مع المتطلبات القياسية (مثل تلك المحددة في GB/T 17657). ينبغي تثبيت العينات على دعامة التثبيت المخصصة لها في الجهاز، مع ضمان غمرها بالكامل ومنع تلامسها أثناء الغمر.

2. المتطلبات البيئية: يجب وضع الجهاز في بيئة مختبرية جيدة التهوية ومستقرة، مع تجنب تعريضه لأشعة الشمس المباشرة أو تيارات الهواء القوية التي قد تؤثر على نظام التحكم في درجة الحرارة.

3. متطلبات الصيانة

• نظّف خزان الغمر وغرفة التجفيف بعد كل اختبار لمنع تآكل المعدات الناتج عن الرواسب. يُنصح باستخدام مُنظف مُحايد.

• افحص عناصر التسخين، ومجسات الحرارة، ومفاتيح مستوى السائل بانتظام لضمان دقة التحكم في درجة الحرارة ومستوى السائل. يجب إجراء الصيانة الدورية وفقًا لدليل الصيانة السنوي للمعدات.

٤. تحذيرات السلامة

• لا تفتح باب خزان الغمر أو باب حجرة التجفيف أثناء تشغيل الجهاز، فقد يؤدي ذلك إلى التعرض لدرجات حرارة عالية ومخاطر أخرى محتملة.

• في حال صدور إنذار غير طبيعي (مثل ارتفاع درجة الحرارة أو انخفاض مستوى الماء)، افصل التيار الكهربائي فورًا واتصل بفني صيانة مؤهل لإجراء الفحص وتشخيص العطل.

سادساً: المواصفات الفنية (جزئية)

1. نطاق درجة حرارة التشغيل: الماء البارد: (20 ± 3) درجة مئوية؛ الماء الساخن: (63 ± 3) درجة مئوية؛ الماء المغلي: غليان خفيف؛ التجفيف: (60 ± 3) درجة مئوية

2. سعة خزان الغمر: ≥ 50 لترًا (يستوعب عدة عينات اختبار قياسية في آن واحد)

3. سعة حجرة التجفيف: ≥ 30 لترًا (مناسبة لأبعاد العينات القياسية)

4. دقة التحكم في درجة الحرارة: ±1 درجة مئوية

5. دقة التحكم في الوقت: ±1 دقيقة

6. مصدر الطاقة: تيار متردد 220 فولت، 50 هرتز؛ استهلاك الطاقة: ≤5 كيلوواط
